2-12um MCT中紅外 三級TE冷卻 光浸式多結光伏探測器 PVMI-3TE系列


響應波長范圍 2-12μm;最佳波長 8μm;相對響應強度≥3×10^9cm×Hz^(1/2)/w@8μm;光敏面大小 1mm×1mm

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : E80040153
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

 華北西南東北 Moli
13061644116 同微信 可掃碼
 info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼
 info@microphotons.com
文檔下載  ?

產品總覽

PVMI-3TE-8及PVMI-3TE-10.6等系列是基于復雜的HgCdTe異質結構的三級TE冷卻紅外多結光伏探測器,采用光學浸沒的方式改善器件的參數,以達到優秀的性能和穩定性。探測器在λopt入射時性能佳。這是一款te別適用于在2 ~ 12 μm光譜范圍內工作的大感光面探測器。3°楔狀硒化鋅抗反射涂層(wZnSeAR)窗口,防止不必要的干擾效應。

型號參數

產品特點

● 可探測中紅外波段范圍2-12μm

● 帶有三級TE冷卻,顯著提高探測器性能

● 可配專用前置放大器

● 帶有抗反射涂層窗口鏡


產品應用

● 醫學熱成像

● 紅外光譜分析

● 中紅外氣體吸收檢測

● 中紅外激光探測



參數

探測器型號

PVMI-3TE-8

PVMI-3TE-10.6

有源元件材料

外延MCT異質結構

z佳波長λopt(μm)

8

10.6

相對響應強度D* (λpeak),cm·Hz1/2/W

≥4×109

≥2×109

相對響應強度D* (λopt),cm·Hz1/2/W

≥3×109

≥1.5×109

電流響應度-光敏面長度乘積Ri(λopt)·L,A·mm/W

≥0.15

≥0.1

時間常數T,ns

≤4

≤3

電阻R,Ω

200-1500

100-400

元件工作溫度Tdet,K

~210

感光面尺寸A,mm×mm

1×1

封裝

TO8,TO66

接收角Φ

~36°

窗口

wZnSeAR


TO8封裝外形及尺寸


4TE-TO8引腳定義

功能

PIN號

探測器

1,3

熱敏電阻

7,9

TE冷卻器供應

2(+),8(-)

底板接地

11

未使用

4,5,6,10,12


4TE-TO66封裝外形及尺寸


4TE-TO66引腳定義

功能

引腳編號

探測器

7,8

熱敏電阻

5,6

TE致冷供給

1(+),9(-)

未使用

2,3,4

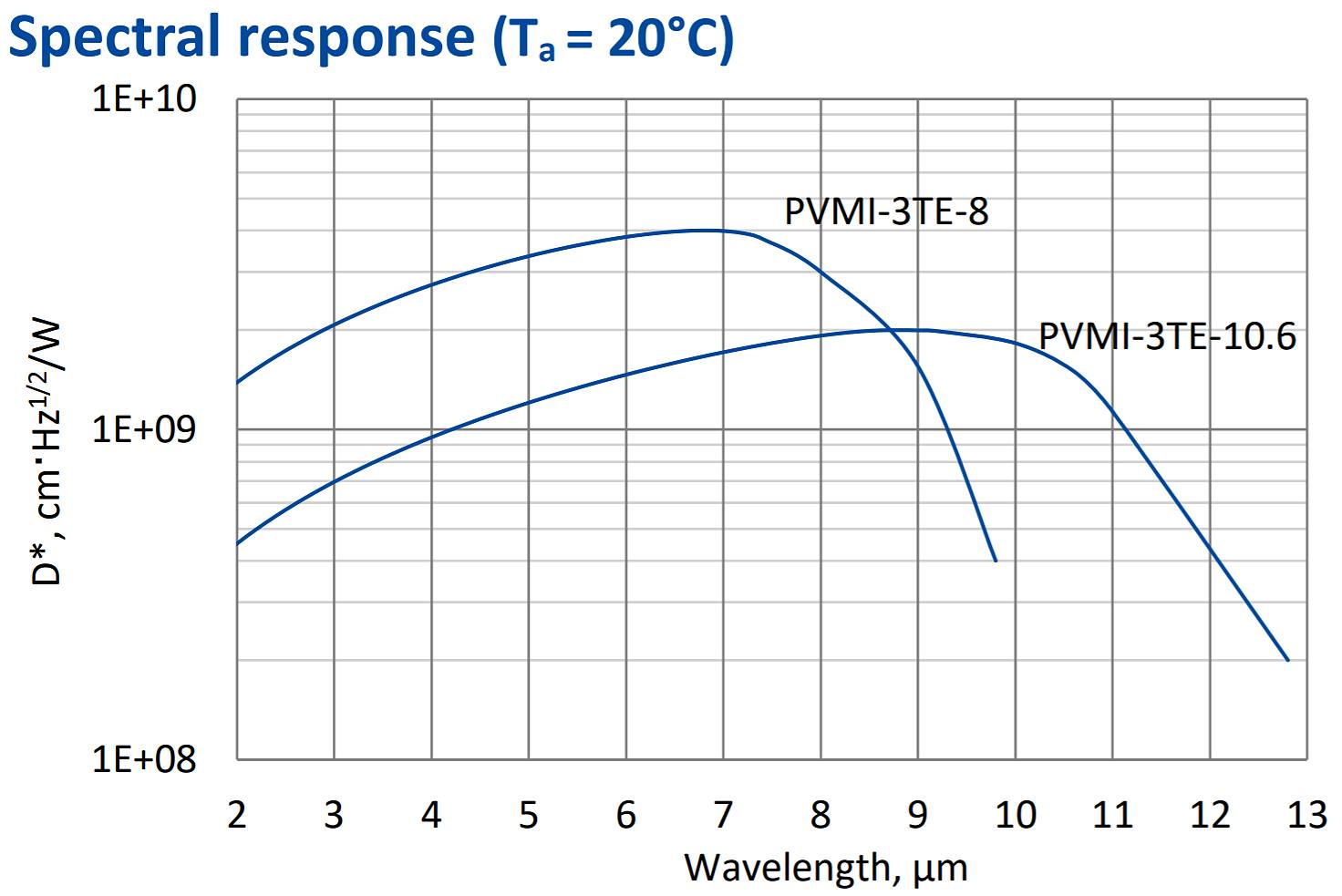

探測器光譜響應特性曲線


熱敏電阻特性曲線


三級TE冷卻參數表

參量

數值

Tdet , K

~210

Vmax , V

3.6

Imax , A

0.45

Qmax , W

0.27


抗反射涂層窗口光譜透過率曲線
