PVM-2TE系列是基于復雜的HgCdTe異質結構的兩級TE冷卻紅外多結光電探測器，具有優秀的性能和穩定性。探測器在λopt入射時性能佳。它們在2 ~ 12 μm光譜范圍內工作的大型有源區域探測器中效率很高。3°楔狀硒化鋅抗反射涂層(wZnSeAR)窗口，防止不必要的干擾效應。
產品特點
● 含有兩級TE制冷以提高探測器性能
● 可探測中紅外波長范圍2-12μm
● 可配專用前置放大器
● 帶有抗反射涂層窗口鏡
產品應用
● 醫學熱成像
● 紅外光譜分析
● 中紅外氣體吸收檢測
● 中紅外激光探測
參數 | 探測器型號 | |
PVM-2TE-8 | PVM-2TE-10.6 | |
有源元件材料 | 外延MCT異質結構 | |
z佳波長λopt（μm） | 8 | 10.6 |
相對響應強度D* (λpeak),cm·Hz1/2/W | ≥6×108 | ≥2×108 |
相對響應強度D* (λopt),cm·Hz1/2/W | ≥3×108 | ≥1×108 |
電流響應度-光敏面長度乘積Ri(λopt)·L,A·mm/W | ≥0.015 | ≥0.01 |
時間常數T，ns | ≤4 | ≤4 |
電阻R,Ω | 150-1200 | 90-350 |
元件工作溫度Tdet,K | ~230 | |
感光面尺寸A,mm×mm | 1×1,2×2,3×3 | |
封裝 | TO8，TO66 | |
接收角Φ | ～70° | |
窗口 | wZnSeAR | |
TO8型封裝外形尺寸圖
2TE-TO8引腳定義
功能 | PIN號 |
探測器 | 1,3 |
反向偏壓（可選） | 1（-）,3（+） |
熱敏電阻 | 7,9 |
TE冷卻器供應 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4，5，6，10，12 |
2TE-TO66封裝尺寸圖
2TE-TO66引腳定義
功能 | PIN號 |
探測器 | 7，8 |
反向偏壓（可選） | 7（-）,8（+） |
熱敏電阻 | 5,6 |
TE冷卻器供應 | 1（+），9（-） |
未使用 | 2，3，4 |

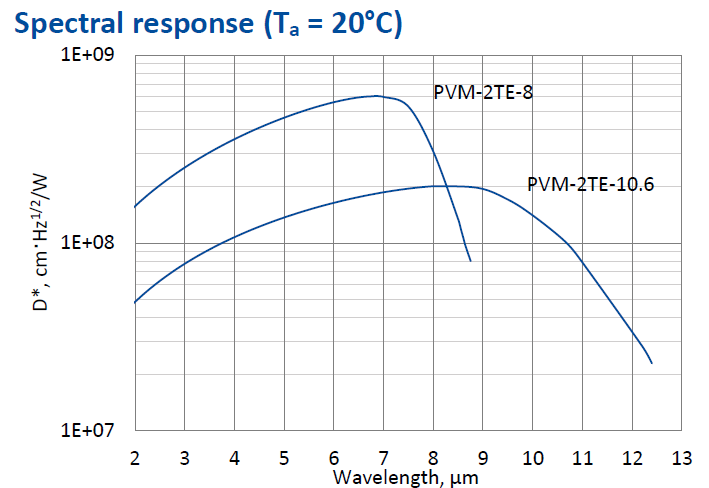

探測器光譜響應特性曲線
熱敏電阻特性曲線
兩級TE冷卻參數表
參量 | 數值 |
Tdet , K | ~230 |
Vmax , V | 1.3 |
Imax , A | 1.2 |
Qmax , W | 0.36 |
抗反射涂層窗口光譜透過率曲線
