2-12um MCT中紅外 非冷卻 光浸式多結光伏探測器 PVMI系列


響應波長范圍 2-12μm;最佳波長 8μm;相對響應強度≥6×10^7cm×Hz^(1/2)/w@8μm;光敏面大小 1mm×1mm;

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : E80040142
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

 華北西南東北 Moli
13061644116 同微信 可掃碼
 info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼
 info@microphotons.com
文檔下載  ?

產品總覽

PVMI系列(PVMI-8/PVMI-10.6)是基于復雜的HgCdTe異質結構的非冷卻紅外多結光探測器,采用光學浸沒的方式改善器件的參數,以達到優秀的性能和穩定性。探測器在λopt入射時性能佳。這是一款te別適用于在2 ~ 12 μm光譜范圍內工作的大感光面探測器。

型號參數

產品特點

● 可探測中紅外波長范圍2-12μm

● 可配專用前置放大器

● 2mm×2mm大尺寸光敏面

● 帶有超半球微型砷化鎵透鏡實現光學浸沒,有效提升探測效率


產品應用

● 醫學熱成像

● 紅外光譜分析

● 中紅外氣體吸收檢測

● 中紅外激光探測


技術參數

參數

探測器型號

PVMI-8

PVMI-10.6

有源元件材料

外延MCT異質結構

z佳波長λopt(μm)

810.6

相對響應強度D* (λpeak),cm·Hz1/2/W

≥6×108

≥2×108

相對響應強度D* (λopt),cm·Hz1/2/W

≥3×108

≥1×108

電流響應度-光敏面長度乘積Ri(λopt)·L,A·mm/W

≥0.04

≥0.01

時間常數T,ns

≤4

≤1.5

電阻R,Ω

50-300

20-150

感光面尺寸A,mm×mm

1×1

1×1,2×2

封裝

TO39,BNC

接收角?

~36°

窗口

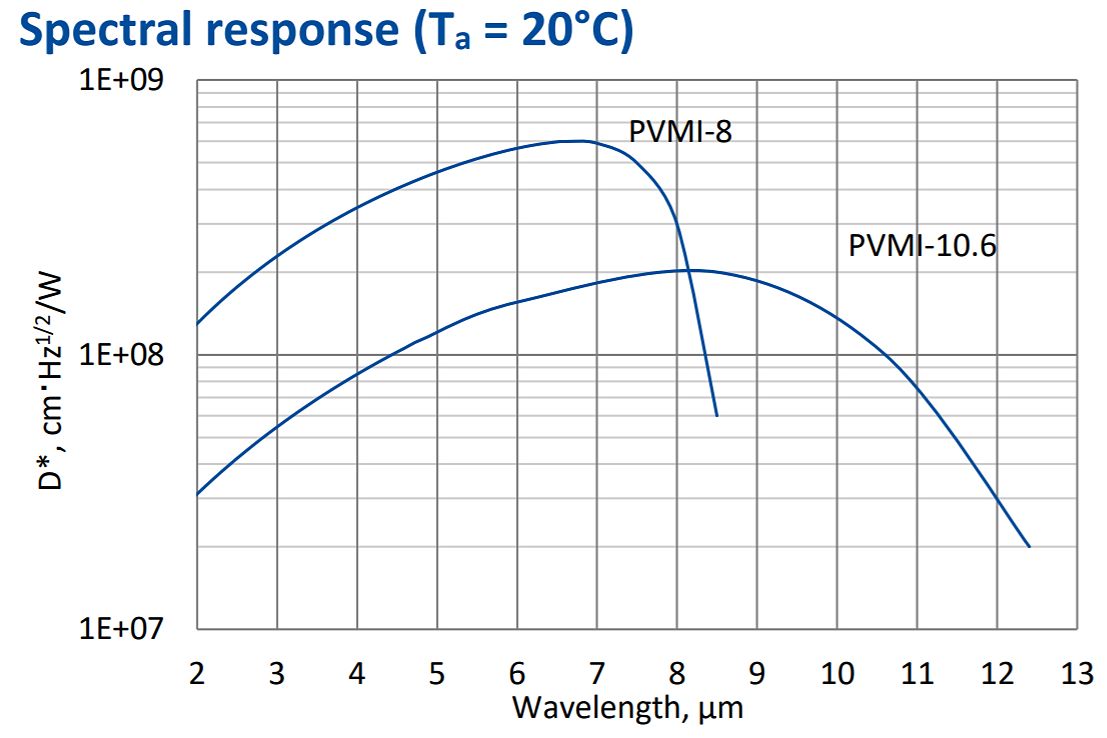

探測器光譜響應特性曲線

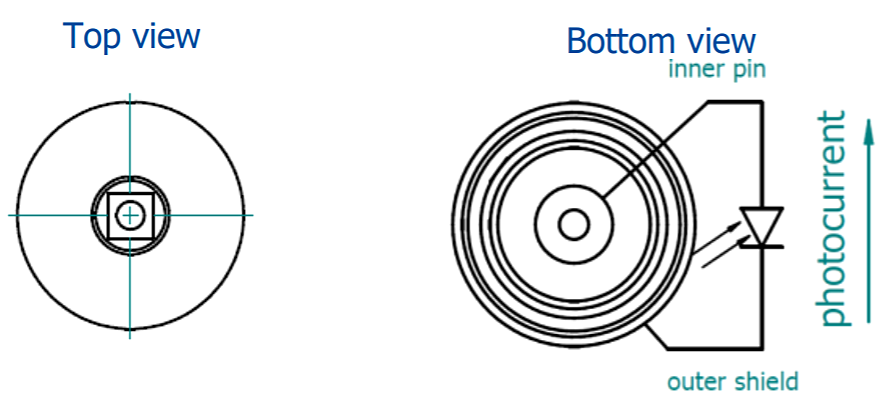

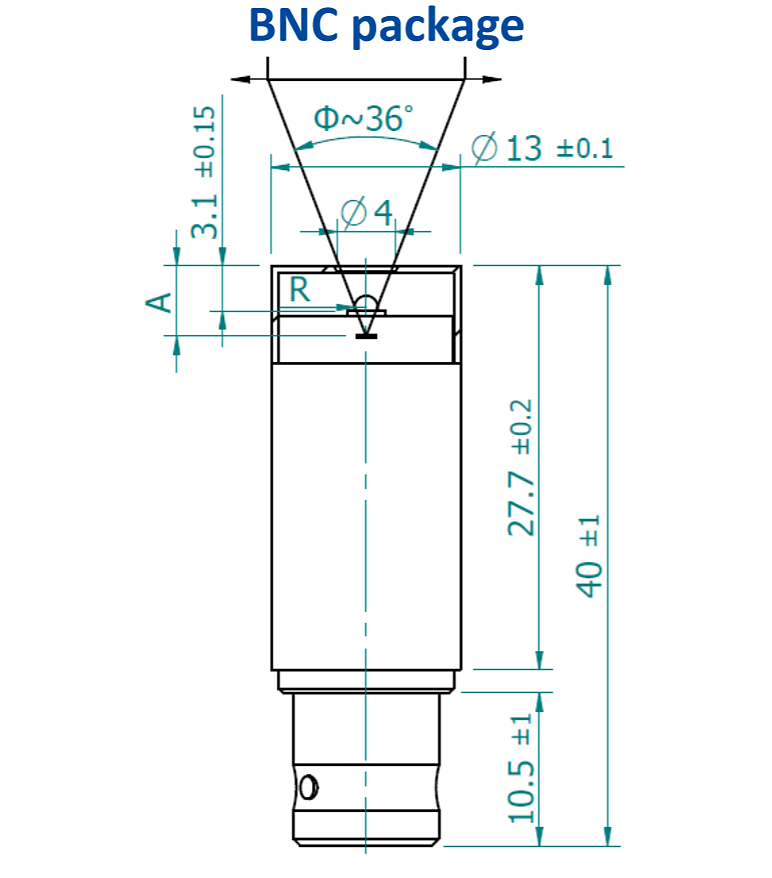

BNC型封裝及尺寸

參量

數值

浸沒微型透鏡形狀

超半球形

光學區域面積AOmm×mm

1×1

2×2

R,mm

0.8

1.25

A,mm

5.5±0.30

6.85±0.30

備注:

?—接收角度;

R—超半球微型透鏡半徑

A—BNC型封裝頂部與焦平面的距離

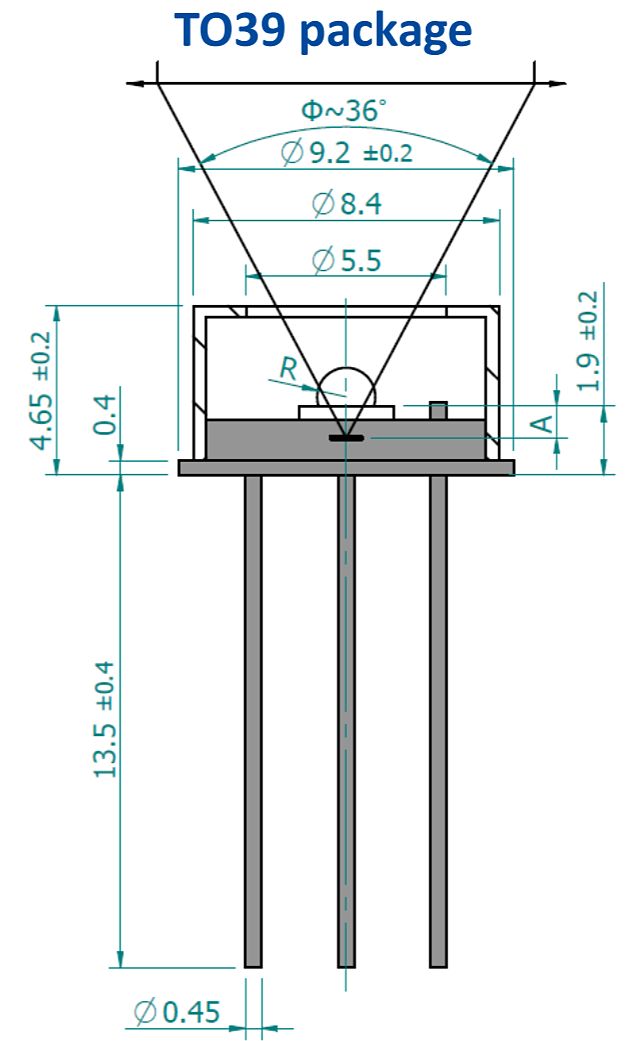

TO39型封裝及尺寸

參量

數值

浸沒微型透鏡形狀

超半球形

光學區域面積AO;mm×mm

1×1

2×2

R,mm

0.8

1.25

A,mm

2.4±0.20

3.75±0.20

備注:

?—接收角度;

R—超半球微型透鏡半徑

A—TO39型封裝頂部與焦平面的距離

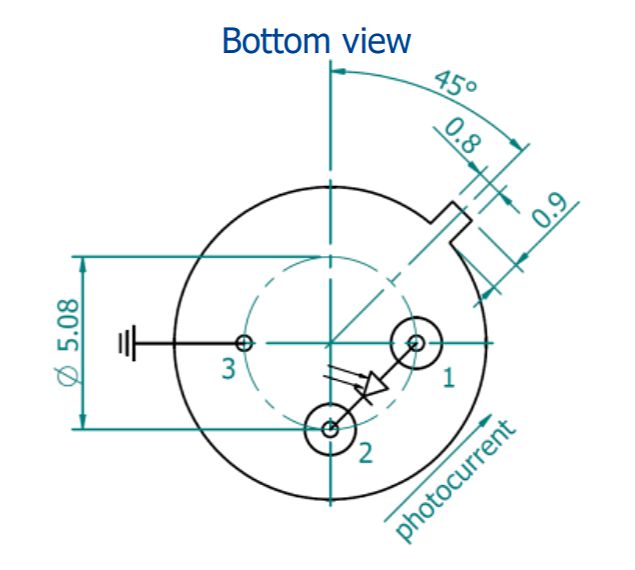

TO39-引腳定義

引腳定義

功能

引腳號

探測器

1(-),2(+)

接地

3
