FBG-LASERS-14引腳蝶形光纖耦合FBG激光二極管

波長：1130nm，輸出功率：300mW，正向電流：700mA，頻譜帶寬(3dB)：0.06nm

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 :
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

 西北華中華東華南 Daisy
18602170419 同微信 可掃碼
 info@microphotons.com
 華北西南東北 Moli
13061644116 同微信 可掃碼
 info@microphotons.com
文檔下載  ?

產品總覽

光纖布拉格光柵（FBG）耦合二極管激光器是一種將激光二極管與光纖布拉格光柵相結合的激光系統。FBG是嵌入光纖中的一種無源光學元件，用作波長選擇濾波器。這種選擇可以有效地縮小并穩定了激光器的輸出光譜。當與激光二極管耦合時，該系統能夠實現精確的波長控制、光譜帶寬和激光發射的穩定性，使其非常適合一系列要求苛刻的應用。


產品特點：

高輸出功率

低至+/-0.15nm波長精度

靈活的光譜帶寬

高穩定性


產品應用：

醫療設備

工業材料加工

科研
型號參數
型號
波長
輸出功率(mW)正向電流(mA)
正向電壓(V)閾值電流(mA)頻譜帶寬(3dB)  nm偏振消光比(dB)
FBA102YB08PM400MXXXX
1018 - 1022
400
800
1.7
70
0.08
17
FBA106YB08PM400MXXXX
1055 - 1066
400
800
1.7
80
0.08
17
FBA110YB10PM400MXXXX
1095 - 1105
400
800
1.7
60
0.1
17
FBB1130B06PM300MXXXX
1130
300
700
1.6
40
0.06
17
FBA119YB40PM350MXXXX
1180 - 1195
350
1000
1.6
150
0.4
18
FBA122YB40PM500MXXXX
1215 - 1225
500
1200
1.7
150
0.4
18
FBA128YB40PM500MXXXX
1275 - 1285
500
1500
1.8
100
0.4
18
FBA134YB40PM500MXXXX
1325 - 1345
500
1800
1.9
150
0.4
17

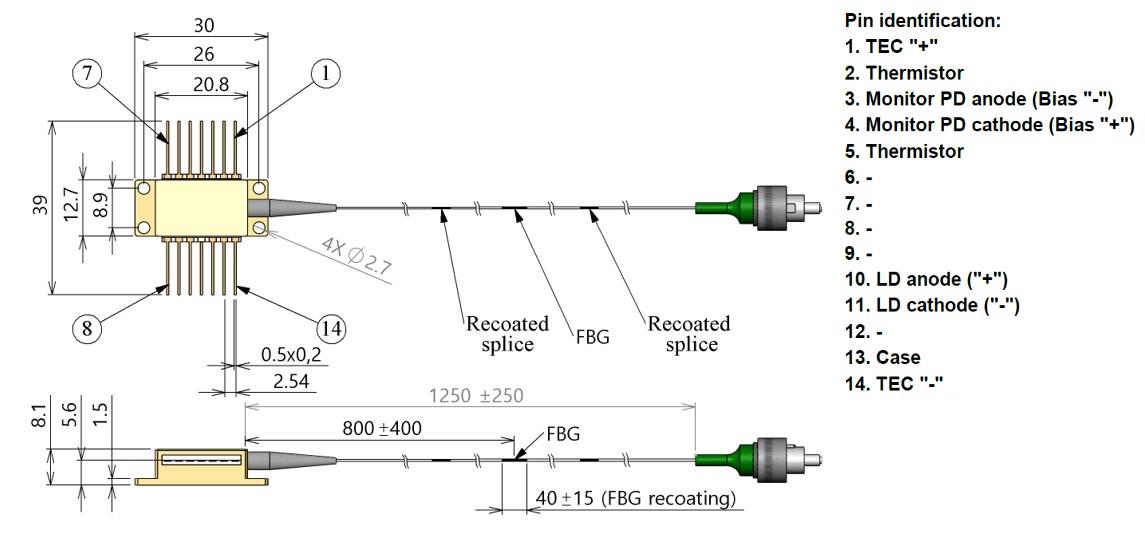

尺寸圖


特性曲線

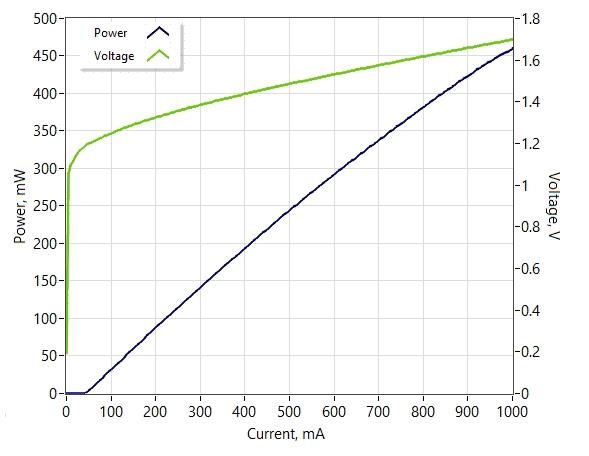

光電流電壓特性

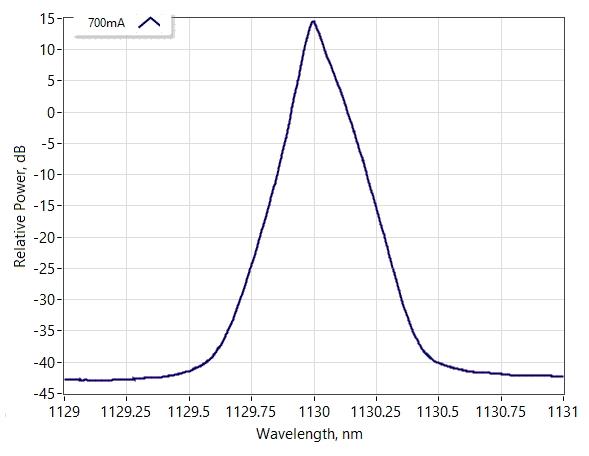

光譜(res. 50pm)


安全和操作說明

這種設備發出的光是看不見的，可能對人眼有害。設備運行時，避免直視光纖連接器。在連接器打開的情況下操作時，必須佩戴合適的激光安全眼鏡。

jue對Max. 額定值只能在短時間內應用于設備。長時間暴露于Max. 額定值或暴露于一個以上的Max. 額定值可能會導致設備損壞或影響設備的可靠性。在Max. 額定值之外操作設備可能會導致設備故障或安全隱患。與部件一起使用的電源必須確保不能超過Max. 正向電流。

需要為散熱器上的設備配備合適的散熱器。該裝置必須使用4個螺釘（以X型方式擰緊，初始扭矩設置為0.075Nm，最終X型螺栓擰緊為0.15Nm）或夾具安裝在散熱器上。散熱器表面與平面度的偏差必須小于0.05mm。建議在外殼底部和散熱器之間使用銦箔或導熱軟材料作為熱接口。不希望為此使用導熱油脂。

避免設備背面反射。它可能會在頻譜和功率穩定性方面對設備性能產生影響。

它也可能造成致命的小關節損傷。強烈建議使用光學隔離器來阻擋背面反射。

不要拉動光纖。不要彎曲半徑小于3厘米的光纖。在安裝過程中，應始終保護光纖頂部免受任何污染或損壞。取下覆蓋在光纖頂部的防塵帽后，使用光學透鏡清潔紙或棉簽蘸取異丙醇或乙醇向一個方向擦拭，仔細清潔光纖頂部。僅使用干凈的光纖連接器操作設備。

靜電放電是導致產品意外失效的主要原因。采取極端預防措施，防止ESD。在設備安裝過程中，必須保持ESD保護——在處理產品時使用腕帶、接地工作表面和嚴格的防靜電技術。


通用參數

C-mount與Submount封裝型號參考

部件號

散熱片 封裝

平均波長

輸出功率

工作電流

閾值電流

斜率效率

Slope efficiency

頻譜帶寬
FWHM

波長
溫度
可調性

慢軸
光束
發散

快速軸
光束
發散

臺面寬度

Mesa width




mn

W

A

A

W/A

mn

nm/°C

deg

deg

um

BA-1020-XX-6W

C-mount接口

Submount接口

1020

6

7

0.6

0.84

4

0.4

6

16

90

BA-1064-XX-6W

C-mount接口

Submount接口

1064

6

7

0.4

0.86

4

0.4

6

35

90

BA-1064-XX-8W

C-mount接口

Submount接口

1064

8

10

0.5

0.86

4

0.4

7

35

130

BA-1064-XX-12W

C-mount接口

Submount接口

1064

12

14

0.7

0.93

4

0.4

8

35

250

BA-1064-XX-15W

C-mount接口

Submount接口

1064

15

18

0.7

0.91

4

0.4

10

34

250

BA-1120-XX-6W

C-mount接口

Submount接口

1120

6

8

0.7

0.81

4

0.5

6

34

90

BA-1120-XX-8W

C-mount接口

Submount接口

1120

8

11

1

0.79

4

0.4

7

36

130

BA-1150-XX-4W

C-mount接口

Submount接口

1150

4

8

0.4

0.52

10

0.5

8

40

90

BA-1160-XX-7W

C-mount接口

Submount接口

1160

7

14

1

0.53

10

0.5

10

35

250

BA-1180-XX-3W

C-mount接口

Submount接口

1180

3

6

0.5

0.39

10

0.5

7

38

90

BA-1190-XX-6W

C-mount接口

Submount接口

1190

6

14

1.1

0.49

10

0.5

8

40

250

BA-1210-XX-4W

C-mount接口

Submount接口

1210

4

7.5

0.5

0.56

10

0.5

8

34

90

BA-1210-XX-5W

C-mount接口

Submount接口

1210

5

9.5

0.6

0.57

11

0.5

8

33

130

BA-1210-XX-9W

C-mount接口

Submount接口

1210

9

17

1.0

0.57

8

0.5

9

27

250

BA-1240-XX-9W

C-mount接口

Submount接口

1240

9

17

1.5

0.59

10

0.5

9

29

250

BA-1280-XX-4W

C-mount接口

Submount接口

1280

4

7.5

0.5

0.58

9

0.5

7

30

90

BA-1280-XX-5W

C-mount接口

Submount接口

1280

5

10

0.7

0.55

11

0.5

7

30

130

BA-1290-XX-9W

C-mount接口

Submount接口

1290

9

20

1.8

0.52

9

0.5

11

31

250

BA-1310-XX-5W

C-mount接口

Submount接口

1310

5

11

1.0

0.50

11

0.5

8

30

130

BA-1320-XX-2W

C-mount接口

Submount接口

1320

2

3

0.6

0.59

6

0.5

4

28

30

BA-1320-XX-3W

C-mount接口

Submount接口

1320

3

7

0.3

0.47

10

0.5

8

40

90


光纖耦合封裝功率參考

Broad-area大面積激光二極管(2-pin封裝)

波長，nm

單發射器

2-pin 封裝

105um光纖

400um光纖

678



785*



808



1030

6W

11W

1060

6W

11W

1100

6W

11W

1120

6W

11W

1150

3.2W


1180

3.2W


1200

3.2W


1210

3.2W


1270

3.2W


1310

3.2W
