1120nm高功率二極管激光器(>11W 400um芯徑、光纖耦合、開放式散熱器)

平均波長：1120nm；ex-fiber光纖輸出功率：>11W；平均波長容差：λ-10 ~ λ+10nm；光譜寬度@ -3dB：4nm；波長溫度可調諧性：0.35nm/°C；纖芯直徑：400um；光纖長度：1m；連接器： SMA905

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : A80020015
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

 華北西南東北 Moli
13061644116 同微信 可掃碼
 info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼
 info@microphotons.com

產品總覽

大面積激光二極管（也稱為寬發光截面半導體激光器,寬條形或者寬發射器激光二極管，單發射器激光二極管和高亮度二極管激光器）是一種邊發射激光二極管，其中位于前表面的發射區域的形狀為寬條形。由于發射器是非對稱的，光束的性質在兩個方向上也是不同的

大面積激光二極管是多模光源，可提供高達數十瓦的高輸出功率。我們提供從 1030nm 到 1330nm 光譜范圍的廣泛廣域激光二極管產品組合。標準產品具有不同的孔徑尺寸（90/130/250um）和Max. 5mm的腔體長度。可以安裝在submount, C-mount, TO-can 和光纖耦合封裝中。更高亮度的光纖耦合源采用多芯片設計。

我們的激光二極管用于廣泛的應用：
醫療設備（例如激光治療）; 工業材料加工（如焊接、焊接、釬焊）; 泵浦固態和光纖激光器（例如Nd：YAG激光器）; 傳感器（例如意識傳感器、氣體傳感器）; 科研; -無線能量傳輸?shù)取?/p>

我們隨時幫助您找到適合您工作的光源。如果您在我們的標準產品列表中沒有找到合適的設備，我們可以提供適合您需求的定制解決方案。
型號參數

產品特點：

CW、準CW或脈沖操作

可用波長范圍1010-1130nm

外殼隔離電氣觸點(Case isolated electrical contacts)

裸解理端，8°斜角卡套SNZ-3A或SMA905

外形尺寸小


產品應用：

醫療、工業


規格 測試條件：散熱器溫度25°C

參數Symb.Min.Typ.

Max.

單位
ex-fiber光纖輸出功率Pout3.2

W
可用波長范圍λ1010
1130nm
平均波長容差
λ-10
λ+10nm
光譜寬度@ -3dB level at PoutΔλ
48nm
波長溫度可調諧性Δλ/ΔT0.30.350.4nm/°C
閾值電流Ith
0.91.3A
工作電流Iop
14.516.5
A
正向電壓Vf
1.451.6V
建議的工作散熱器溫度Top202530°C



典型性能 僅供參考* 測試條件:CW operation, heatsink temperature 25°C

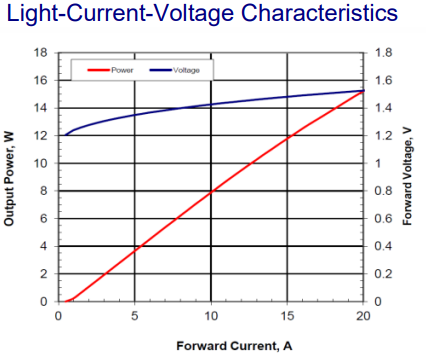

光電流電壓特性

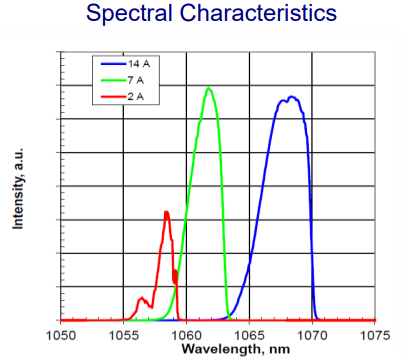

光譜特性




*給出了1064nm器件的性能。對于1010-1130nm范圍內的其他波長，預期會有類似的性能。



jue對Max. 額定值

參數

Min.

Max.

Unit

激光二極管反向電壓


1

V

激光二極管CW正向電流


18.0

mA

儲存溫度范圍

5

80

°C

引線焊接溫度（z高5秒）


200

°C

光纖彎曲半徑

3

-

cm

工作溫度范圍

15

60

°C


尺寸 單位 mm



光纖規格

Parameters

Value

Unit

類型

step index


纖芯直徑

400 ± 5

μm

包層直徑

Cladding diameter

440 ± 5

μm

緩沖層直徑

Buffer diameter

acrylate, 470 ± 5

μm

數值孔徑

0.22


長度

1.0 ± 0.1

m

連接器

bare cleaved end,8° angled ferrule SNZ-3A orSMA905

(裸開口端，8°斜角卡套SNZ-3A或SMA905)



型號示例

BA-1310-105-UM-6W-SMA -> 6W output power at mean wavelength 1310nm in 105μm fiber with SMA905 connector

通用參數

C-mount與Submount封裝型號參考

部件號

散熱片 封裝

平均波長

輸出功率

工作電流

閾值電流

斜率效率

Slope efficiency

頻譜帶寬
FWHM

波長
溫度
可調性

慢軸
光束
發散

快速軸
光束
發散

臺面寬度

Mesa width




mn

W

A

A

W/A

mn

nm/°C

deg

deg

um

BA-1020-XX-6W

C-mount接口

Submount接口

1020

6

7

0.6

0.84

4

0.4

6

16

90

BA-1064-XX-6W

C-mount接口

Submount接口

1064

6

7

0.4

0.86

4

0.4

6

35

90

BA-1064-XX-8W

C-mount接口

Submount接口

1064

8

10

0.5

0.86

4

0.4

7

35

130

BA-1064-XX-12W

C-mount接口

Submount接口

1064

12

14

0.7

0.93

4

0.4

8

35

250

BA-1064-XX-15W

C-mount接口

Submount接口

1064

15

18

0.7

0.91

4

0.4

10

34

250

BA-1120-XX-6W

C-mount接口

Submount接口

1120

6

8

0.7

0.81

4

0.5

6

34

90

BA-1120-XX-8W

C-mount接口

Submount接口

1120

8

11

1

0.79

4

0.4

7

36

130

BA-1150-XX-4W

C-mount接口

Submount接口

1150

4

8

0.4

0.52

10

0.5

8

40

90

BA-1160-XX-7W

C-mount接口

Submount接口

1160

7

14

1

0.53

10

0.5

10

35

250

BA-1180-XX-3W

C-mount接口

Submount接口

1180

3

6

0.5

0.39

10

0.5

7

38

90

BA-1190-XX-6W

C-mount接口

Submount接口

1190

6

14

1.1

0.49

10

0.5

8

40

250

BA-1210-XX-4W

C-mount接口

Submount接口

1210

4

7.5

0.5

0.56

10

0.5

8

34

90

BA-1210-XX-5W

C-mount接口

Submount接口

1210

5

9.5

0.6

0.57

11

0.5

8

33

130

BA-1210-XX-9W

C-mount接口

Submount接口

1210

9

17

1.0

0.57

8

0.5

9

27

250

BA-1240-XX-9W

C-mount接口

Submount接口

1240

9

17

1.5

0.59

10

0.5

9

29

250

BA-1280-XX-4W

C-mount接口

Submount接口

1280

4

7.5

0.5

0.58

9

0.5

7

30

90

BA-1280-XX-5W

C-mount接口

Submount接口

1280

5

10

0.7

0.55

11

0.5

7

30

130

BA-1290-XX-9W

C-mount接口

Submount接口

1290

9

20

1.8

0.52

9

0.5

11

31

250

BA-1310-XX-5W

C-mount接口

Submount接口

1310

5

11

1.0

0.50

11

0.5

8

30

130

BA-1320-XX-2W

C-mount接口

Submount接口

1320

2

3

0.6

0.59

6

0.5

4

28

30

BA-1320-XX-3W

C-mount接口

Submount接口

1320

3

7

0.3

0.47

10

0.5

8

40

90


光纖耦合封裝功率參考

Broad-area大面積激光二極管(2-pin封裝)

波長，nm

單發射器

2-pin 封裝

105um光纖

400um光纖

678



785*



808



1030

6W

11W

1060

6W

11W

1100

6W

11W

1120

6W

11W

1150

3.2W


1180

3.2W


1200

3.2W


1210

3.2W


1270

3.2W


1310

3.2W
