DFB-LASERS 14引腳封裝光纖耦合DFB激光二極管

工作波長：1300-1330nm，輸出功率：100mW，正向電流：800mA，波長溫度可調性：120pm/K

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 :
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

 華北西南東北 Moli
13061644116 同微信 可掃碼
 info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼
 info@microphotons.com
文檔下載  ?

產品總覽

分布式反饋激光器是一種半導體激光器，利用衍射光柵沿有源波導的布拉格反射來鞏固激光器的縱向模式。這種設計確保了提高的波長穩定性和窄線寬。通過調整衍射光柵的間距，可以精確地獲得所需的波長。


產品特點：

可用波長范圍廣

波長精度高

窄線寬


產品應用：

拉曼光譜

密集波分復用（DWDM）系統

氣體傳感

光纖通信
型號參數
型號峰值波長(nm)輸出功率(mW)正向電流(mA)正向電壓(V)閾值電流(mA)邊模抑制比(dB)波長溫度可調性(pm/K)波長電流可調性(pm/mA)偏振消光比(dB)集成光隔離器
DFB09XX000YY030MFXXX968 - 986301001.352055901.518
DFB10XX000YY050MFXXX1020 - 1120502001.73055100218
DFB10XX000YY025MFVXX1020 - 1120252001.73055100218包含
DFB11XX000YY050MFXXX1120 - 1200503001.53050110218
DFB11XX000YY025MFVXX1120 - 1200303001.53050110218包含
DFB12XX000YY050MFXXX1200 - 128050350
1.7
5050120218
DFB12XX000YY050MFVXX1200 - 1280503501.75050120218包含
DFB13XX000YY050MFXXX1280 - 133050501.750501202.518
DFB13XX000YY050MFVXX1280 - 1330503501.750501202.518包含
DFB13XX000YY100MFVXX1300 - 13301008002.66050120418包含

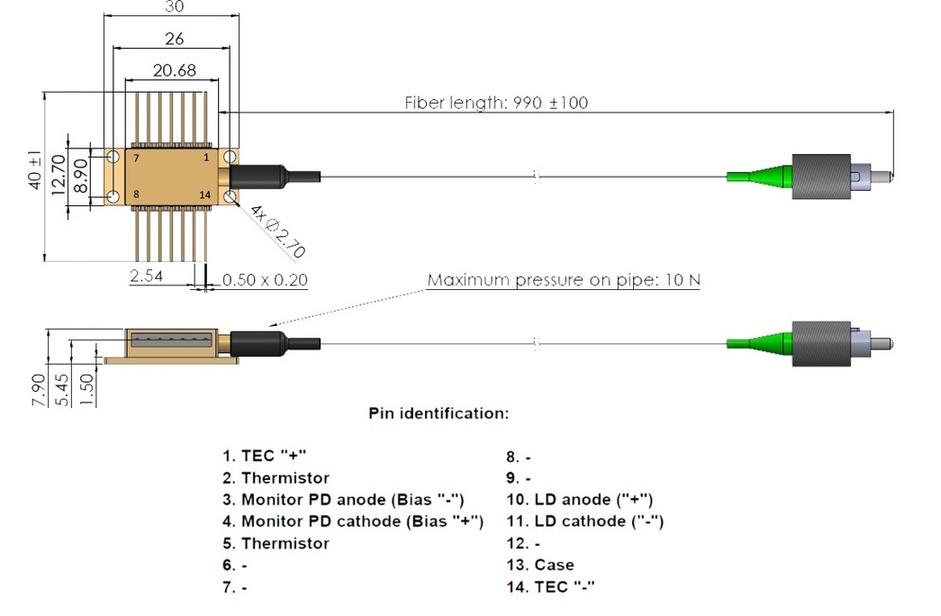

尺寸圖


特性曲線

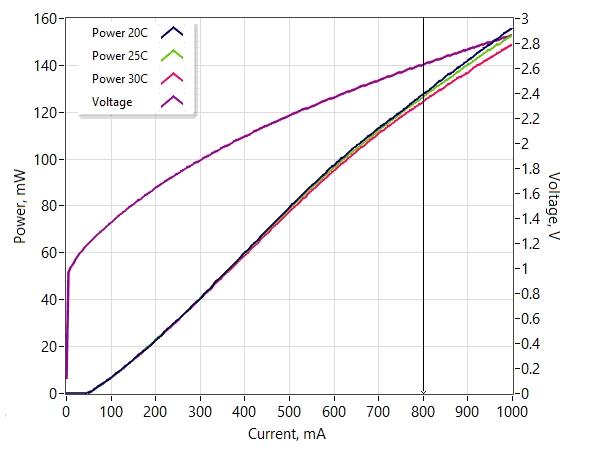

光電流電壓特性

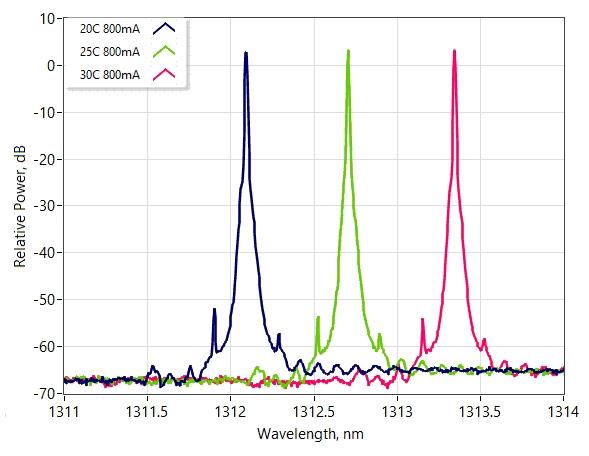

光譜與溫度的關系(res. 10pm)

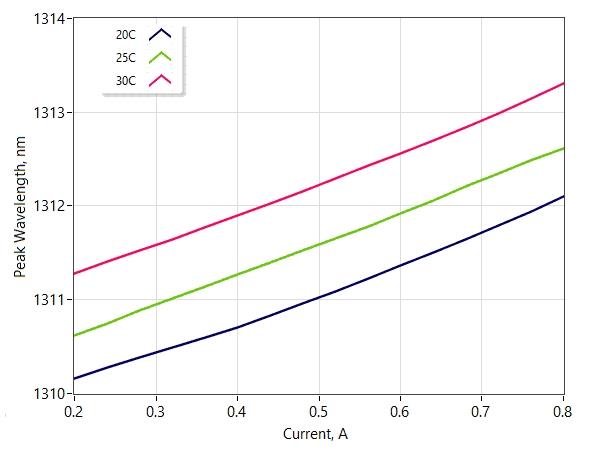

峰值波長調諧(by Current)

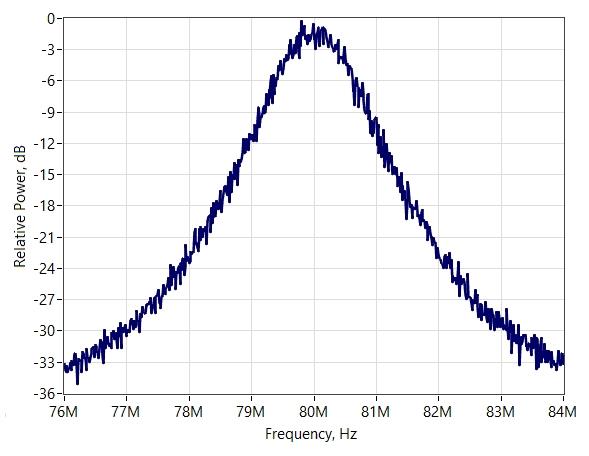

射頻線譜(RF-line Spectrum)


安全和操作說明

這種設備發出的光是看不見的，可能對人眼有害。設備運行時，避免直視光纖連接器。在連接器打開的情況下操作時，必須佩戴合適的激光安全眼鏡。

jue對Max. 額定值只能在短時間內應用于設備。長時間暴露于Max. 額定值或暴露于一個以上的Max. 額定值可能會導致設備損壞或影響設備的可靠性。在Max. 額定值之外操作設備可能會導致設備故障或安全隱患。與部件一起使用的電源必須確保不能超過Max. 正向電流。

需要為散熱器上的設備配備合適的散熱器。該裝置必須使用4個螺釘（以X型方式擰緊，初始扭矩設置為0.075Nm，最終X型螺栓擰緊為0.15Nm）或夾具安裝在散熱器上。散熱器表面與平面度的偏差必須小于0.05mm。建議在外殼底部和散熱器之間使用銦箔或?qū)彳洸牧献鳛闊峤涌?。不希望為此使用?dǎo)熱油脂。

避免設備背面反射。它可能會在頻譜和功率穩定性方面對設備性能產生影響。

它也可能造成致命的小關節損傷。強烈建議使用光學隔離器來阻擋背面反射。

不要拉動光纖。不要彎曲半徑小于3厘米的光纖。在安裝過程中，應始終保護光纖頂部免受任何污染或損壞。取下覆蓋在光纖頂部的防塵帽后，使用光學透鏡清潔紙或棉簽蘸取異丙醇或乙醇向一個方向擦拭，仔細清潔光纖頂部。僅使用干凈的光纖連接器操作設備。

靜電放電是導致產品意外失效的主要原因。采取極端預防措施，防止ESD。在設備安裝過程中，必須保持ESD保護——在處理產品時使用腕帶、接地工作表面和嚴格的防靜電技術。



通用參數

C-mount與Submount封裝型號參考

部件號

散熱片 封裝

平均波長

輸出功率

工作電流

閾值電流

斜率效率

Slope efficiency

頻譜帶寬
FWHM

波長
溫度
可調性

慢軸
光束
發散

快速軸
光束
發散

臺面寬度

Mesa width




mn

W

A

A

W/A

mn

nm/°C

deg

deg

um

BA-1020-XX-6W

C-mount接口

Submount接口

1020

6

7

0.6

0.84

4

0.4

6

16

90

BA-1064-XX-6W

C-mount接口

Submount接口

1064

6

7

0.4

0.86

4

0.4

6

35

90

BA-1064-XX-8W

C-mount接口

Submount接口

1064

8

10

0.5

0.86

4

0.4

7

35

130

BA-1064-XX-12W

C-mount接口

Submount接口

1064

12

14

0.7

0.93

4

0.4

8

35

250

BA-1064-XX-15W

C-mount接口

Submount接口

1064

15

18

0.7

0.91

4

0.4

10

34

250

BA-1120-XX-6W

C-mount接口

Submount接口

1120

6

8

0.7

0.81

4

0.5

6

34

90

BA-1120-XX-8W

C-mount接口

Submount接口

1120

8

11

1

0.79

4

0.4

7

36

130

BA-1150-XX-4W

C-mount接口

Submount接口

1150

4

8

0.4

0.52

10

0.5

8

40

90

BA-1160-XX-7W

C-mount接口

Submount接口

1160

7

14

1

0.53

10

0.5

10

35

250

BA-1180-XX-3W

C-mount接口

Submount接口

1180

3

6

0.5

0.39

10

0.5

7

38

90

BA-1190-XX-6W

C-mount接口

Submount接口

1190

6

14

1.1

0.49

10

0.5

8

40

250

BA-1210-XX-4W

C-mount接口

Submount接口

1210

4

7.5

0.5

0.56

10

0.5

8

34

90

BA-1210-XX-5W

C-mount接口

Submount接口

1210

5

9.5

0.6

0.57

11

0.5

8

33

130

BA-1210-XX-9W

C-mount接口

Submount接口

1210

9

17

1.0

0.57

8

0.5

9

27

250

BA-1240-XX-9W

C-mount接口

Submount接口

1240

9

17

1.5

0.59

10

0.5

9

29

250

BA-1280-XX-4W

C-mount接口

Submount接口

1280

4

7.5

0.5

0.58

9

0.5

7

30

90

BA-1280-XX-5W

C-mount接口

Submount接口

1280

5

10

0.7

0.55

11

0.5

7

30

130

BA-1290-XX-9W

C-mount接口

Submount接口

1290

9

20

1.8

0.52

9

0.5

11

31

250

BA-1310-XX-5W

C-mount接口

Submount接口

1310

5

11

1.0

0.50

11

0.5

8

30

130

BA-1320-XX-2W

C-mount接口

Submount接口

1320

2

3

0.6

0.59

6

0.5

4

28

30

BA-1320-XX-3W

C-mount接口

Submount接口

1320

3

7

0.3

0.47

10

0.5

8

40

90


光纖耦合封裝功率參考

Broad-area大面積激光二極管(2-pin封裝)

波長，nm

單發射器

2-pin 封裝

105um光纖

400um光纖

678



785*



808



1030

6W

11W

1060

6W

11W

1100

6W

11W

1120

6W

11W

1150

3.2W


1180

3.2W


1200

3.2W


1210

3.2W


1270

3.2W


1310

3.2W
