中心波長：1064nm；輸出功率：150mW；光譜寬度：3MHz；側模抑制比：40dB；波長溫度調諧系數：80pm/K； 波長電流調諧系數：3 pm/mA；工作電流：300mA
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80030024 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
DBR激光器由多個部分組成：這包括增益部分和單獨的DBR光柵。激光二極管上的波導結構需要根據特定波長提供反饋。該波導還部分用作放大介質。DBR 激光器是一種單頻半導體激光管。
分布式反饋（DFB）和分布式布拉格反射器（DBR）激光二極管是發射極窄光譜線的光源，帶寬低于5MHz，典型側模抑制比（SMSR）>40dB。Innolume基于砷化鎵的DFB和DBR激光器利用InGaAs量子阱（QW）或InAs/GaAs量子點（QD）活性區和專有芯片設計，覆蓋970-1330nm光譜范圍
特征：
單模光纖外150mW輸出功率
高可靠性Au/Sn技術
保偏PM980光纖
可選：根據要求提供外部光纖隔離器
可選：用于功率控制的監視器光電二極管
應用程序：
播種
氣體傳感
儀表/測量設備
規格 測試條件: 連續光操作, 芯片溫度 25°C,該模塊安裝在室溫散熱器上。 | |||||
參數 | Symb. | Min. | Typ. | Max. | Unit |
輸出功率 | Pout | 150 | mW | ||
中心波長 | λP | 1062 | 1064 | 1066 | nm |
* 光譜寬度@Pout | Δλ | 3 | MHz | ||
波長溫度系數 | Δλ/ΔT | 80 | 100 | pm/°C | |
波長電流系數 | Δλ/ΔI | 3 | 5 | pm/mA | |
邊模抑制比@Pout | SMSR | 35 | 40 | dB | |
閾值電流 | Ith | 35 | 50 | mA | |
工作電流@Pout | Iop | 300 | 380 | mA | |
正向電壓@Pout | Vf | 1.9 | 2.1 | V | |
偏振消光比 | PER | 15 | 20 | dB | |
建議的工作芯片溫度（熱敏電阻讀數） | Top | 15 | 25 | 40 | °C |
*使用9km延遲線的自外差方法進行估計
jue對Max. 額定值 | |||
參數 | Min. | Max. | Unit |
激光二極管反向電壓 | 1 | V | |
激光二極管連續正向電流 | 500 | mA | |
熱電冷卻器電流 | 3 | A | |
熱電冷卻器電壓 | 4 | V | |
儲存溫度范圍（原裝密封包裝） | 5 | 80 | °C |
引線焊接溫度（z高5秒） | 250 | °C | |
外殼工作溫度范圍 | 10 | 50 | °C |
熱敏電阻規格 | 光纖規格 | |||||
參數 | Value | Unit | 參數 | PANDA PM980 | Unit | |
熱敏電阻類型 | NTC | 數值孔徑 (典型值) | 0.14 | |||
Resistance @25°C | 10 ± 0.1 | kOhm | 截止波長 | 920±50 | nm | |
Beta 0-50°C | 3375 | K | 模場直徑 (@1060nm) | 6.6±0.3 | μm | |
| 包層直徑 | 125±1 | μm | |||
涂覆層直徑 | 245±15 | μm | ||||
芯層到包層的偏移 | ≤0.5 | μm | ||||
長 | 1.5 ± 0.2 | m | ||||
光學隔離 * | 30 | dB | ||||
連接器 | FC/APC或裸纖 | |||||
連接器與PANDA光纖對齊 | ||||||
| ||||||
*用于拼接光學隔離器選項

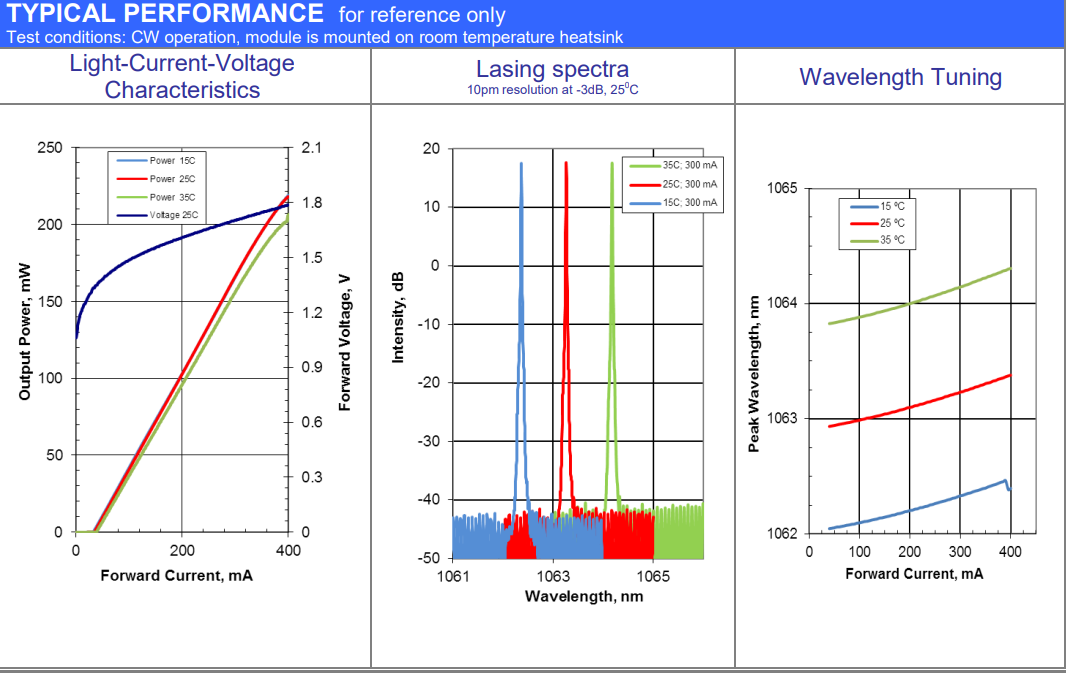

典型性能 僅供參考 (測試條件：連續工作，模塊安裝在室溫散熱器上)
輕電流電壓特性 ,激光光譜(10pm分辨率，-3dB，250°C), 以及波長調諧曲線圖

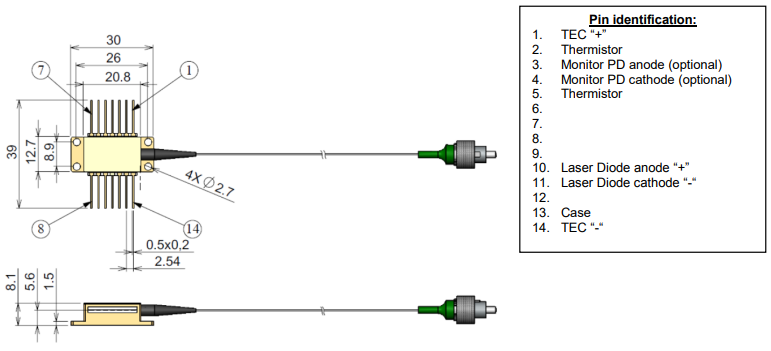

尺寸圖 mm
這種設備發出的激光是看不見的，對人眼來說可能是危險的。避免直視光纖輸出或當設備處于操作中時，沿著其光軸進入準直光束。操作過程中必須佩戴合適的激光安全眼鏡。
jue對Max. 額定值只能在短時間內應用于設備。長時間暴露在Max. 額定值下或暴露在一個或多個Max. 額定值以上可能會導致設備損壞或影響設備的可靠性。
在Max. 額定值之外操作產品可能會導致設備故障或安全隱患。必須使用與設備一起使用的電源，以使Max. 峰值光功率不能超過。散熱器上的設備需要合適的散熱器，必須確保散熱器有足夠的散熱和導熱性。
該設備是一個開放式散熱器激光二極管；它可以僅在潔凈室環境或防塵外殼中操作。必須控制工作溫度和相對濕度，以避免激光面上的水凝結。必須避免激光端面的任何污染或接觸。
ESD保護-靜電放電是導致產品意外故障的主要原因。采取極端預防措施，防止ESD。操作產品時，請使用腕帶、接地的工作表面和嚴格的防靜電技術。
