該產品采用了在包括可見光區域在內的 400～1700nm 近紅外區域具有高靈敏度InGaA圖像傳感器。能夠?qū)⑷搜垡约捌胀?CCD/CMOS 相機難以拍攝的物體可視化。作為一款 InGaAs 傳感器，其具備高分辨率，可達 2048×1536 像素，且能夠以z高 93 幀 / 秒的速率進行圖像采集。采用與 PC 兼容性強的 USB3.0 接口，無需通過采集卡或主機適配器卡，可直接向 PC 傳輸圖像數據。
● 近紅外高靈敏度
● 高分辨率
● USB3.0 接口設計
產品構成:
1) 相機本體
2) USB3.0 線纜（TYPE A－micro B 接口，長度約 3 米）
3) 軟件CD
<配件選擇>
1) 近紅外專用鏡頭（C 接口鏡頭）
安裝:

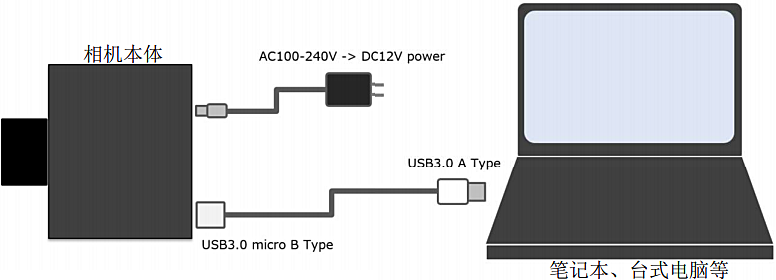

相機的連接方法（連接示例）
規格:
項目 | ARTCAM-993SWIR-TEC |
圖像傳感器 | SONY 制造銦鎵砷傳感器 型號： IMX992-AABJ-C |
圖像傳感器冷卻方式 | 電子冷卻（15℃以下） |
有效像素?cái)?shù) | 2080（寬）×1544（高） |
輸出像素?cái)?shù) | 2048（寬）×1536（高） |
像素尺寸 | 3.45μm × 3.45μm |
成像面積 | 7.1mm × 5.3mm |
探測波長范圍 | 400～1700nm（全波段） |
快門方式 | 全局快門（Global Shutter） |
信噪比（參考） | 待定（TBD） |
輸出接口 | USB3.0 批量傳輸 |
模數轉換分辨率 | 12bit |
幀率 | 93fps（8bit 傳輸）47fps（12bit 傳輸） ※因處于開發階段，數據為預估 |
曝光時間 | 13.04 微秒～2 秒 |
增益（模擬 / 數字） | 0～420※默認值為 0 （0～42 倍※默認值為 0 倍） |
ROI（計劃支持）子采樣（1/2）像素合并 | - ROI：僅支持垂直方向（水平方向由軟件支持） |
觸發拍攝（計劃支持） | 開關狀態：ON/OFF※默認值為 OFF |
鏡像反轉 | 開關狀態：ON/OFF※默認值為 OFF（支持水平和垂直方向） |
工作模式 | 內部同步 |
鏡頭接口 | C 接口（C-Mount） |
外部 I/O 端子 | HR10A-7R-6S (73)（廣瀨（Hirose）制造） |
電源 | DC12V 外部輸入 約 12W 以下 |
功耗 | 約 12W 以下 |
環境條件 | 工作溫度 / 濕度：10～40℃/10～80%（無結露） 存儲溫度 / 濕度：0～60℃/10～95%（無結露） |
外形尺寸 | 71.6（寬）×61.5（高）×78.0（深）mm ※不含鏡頭、三腳架板及突起部分 |
重量 | 約 460g |
模擬 + 數字增益設置
本相機的傳感器配備模擬增益和數字增益功能。
軟件上的設定值范圍為 0～420，對應增益倍數 0.0dB～42.0dB。
增益倍數計算公式：
Gain [dB] = 增益設定值 / 10.0 [dB]
當增益設定值≥180 時，數字增益將啟用。

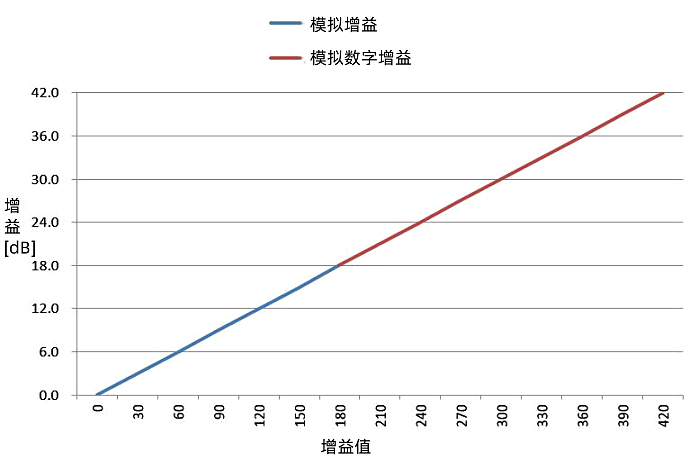

增益設定值與倍數 [dB] 的關系如下所示。
※ 支持 LCG（低轉換增益）模式與 HCG（高轉換增益）模式切換。

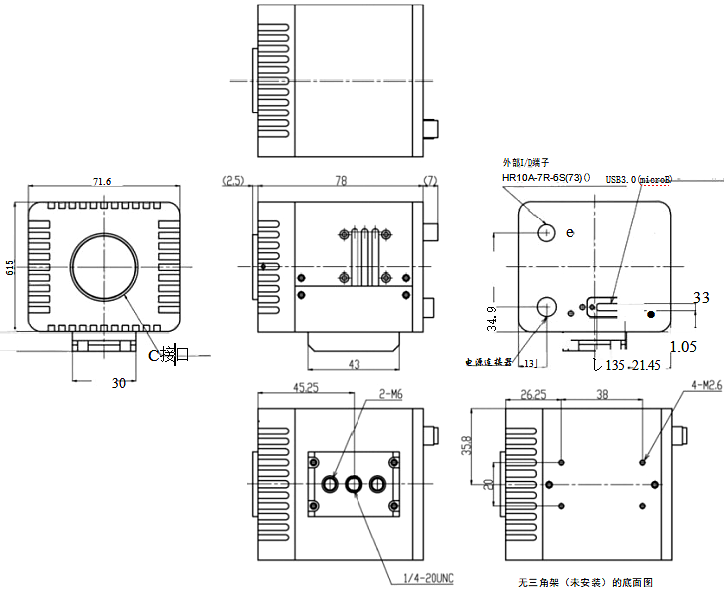

相機外形尺寸如:

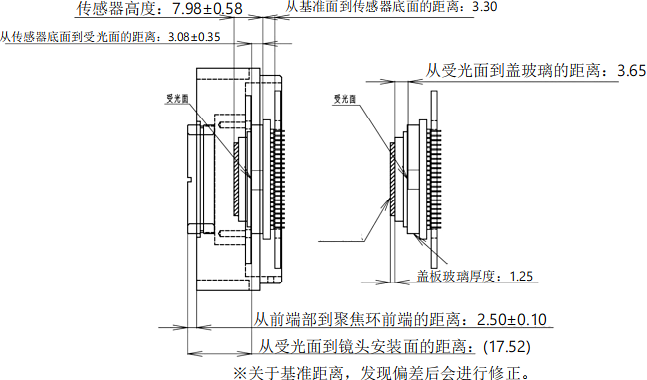

傳感器周邊尺寸圖:
傳感器封裝與受光面位置：
H = 3.45[um] * 2560 = 8832[um] V = 3.45[um] * 2048 = 7065.6[um]

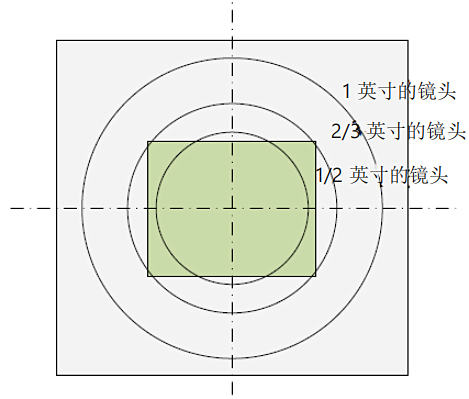

鏡頭對應視野范圍（參考）：
※ 上圖以 1/2 英寸（φ8mm）、2/3 英寸（φ11mm）、1 英寸（φ15.8mm）傳感器對角線尺寸作為對比參考，但實際視野范圍會因鏡頭規格不同而存在差異。

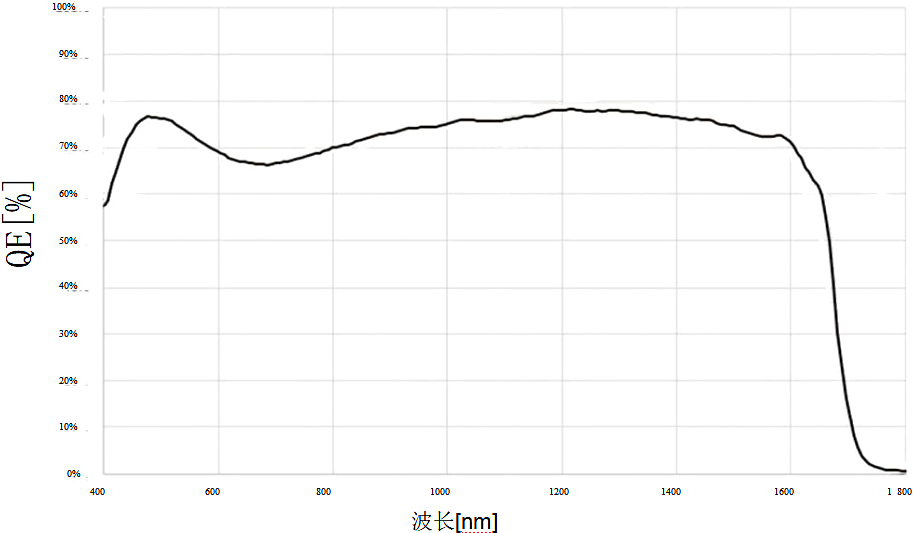

分光感度特性：

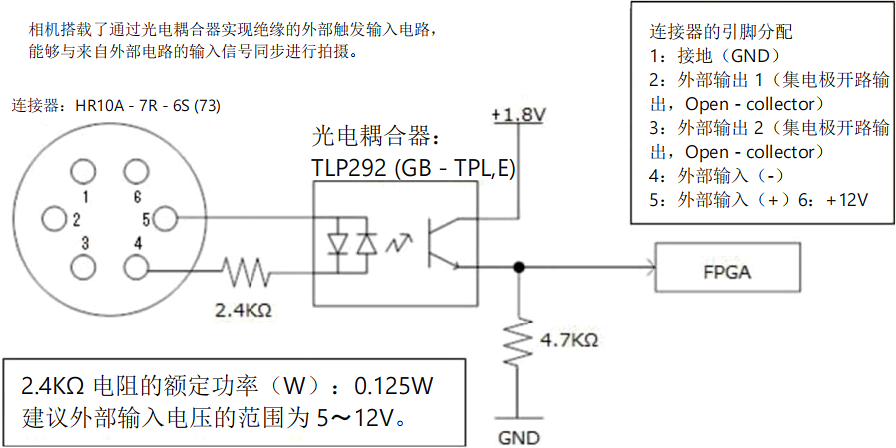

外部觸發功能(配件選擇)：

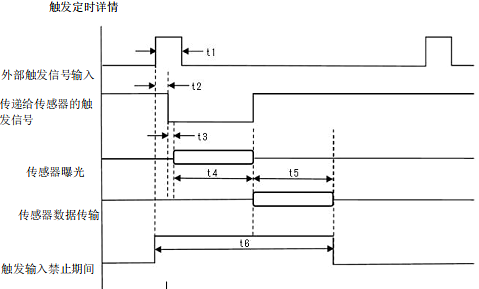

觸發時序圖：（ITR模式）
項目 | 時間 | |
t1 | 有效觸發輸入脈沖寬度 | ≥10μs |
t2 | 外部觸發輸入上升沿至傳感器觸發信號下降沿的光耦延遲（光耦隔離延遲） | ≤1μs |
t3 | 傳感器觸發信號下降沿至曝光開始的Max. 延遲 | ≤0.13μs |
t4 | 曝光時間 | 快門速度設定值 × 1H 時間（1H 為水平掃描周期，例如 2560 像素時 1H≈14μs） |
t5 | 數據傳輸時間（傳感器→FPGA） | (9+ 有效垂直像素?cái)?shù)) × 1H 時間 |
t6 | 觸發輸入禁止期 | T2+t3+t4+t5 |
1H = 6.52 微秒
連續輸入觸發信號時，請將觸發信號的間隔設置得比 t6 更長 。
推薦配置：
● 主機控制器
本產品支持 USB3.0
若連接至 USB2.0 主機控制器，運行速度可能會極度下降，或出現無法正常運行的情況。
● CPU
本產品的驅動程序支持 “x86” 或 “amd64” 架構的處理器 。由于 CPU 性能會影響圖像的繪制速度和圖像處理速度，建議盡可能使用高性能的 CPU 。
● 可用內存
查看軟件會在內部保留可存儲 4 - 8 張圖像的緩沖區，因此至少需要有能存儲約 8 張圖像的可用內存容量 。
（※例如，對于 130 萬像素的彩色相機，所需內存為 1280×1024×3×8 [字節] = 30 [MB] ）
尤其是使用高分辨率相機時，建議可用內存預留充足的余量 。
● 兼容操作系統
僅標準兼容 NT 系列 Windows（32 位 / 64 位），且已在 Windows 10 及更高版本的操作系統上完成標準運行測試 。
同時，推薦在 Windows 11 上使用 。
