高功率寬區域激光二極管是一種專門設計用于產生高功率激光輸出的半導體器件。它結合了“寬區域”設計和高功率特性，廣泛應用于激光材料加工、激光雷達、光通信、醫療激光設備、科學研究等領域。
通用參數
建議的工作條件（樣品安裝在銅散熱器上）
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
散熱器溫度 | 20 | 25 | 30 | °C |
正向電流 | 10 | 11.5 | A | |
輸出功率 | 0.5 | 5 | W |
特性（每個樣品均@ CW、25C、10A 條件下進行測試）
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
正向電流@5W | 11.5 | A | ||
正向電壓 | 1.4 | 1.9 | V | |
閾值電流 | 0.7 | 1.1 | A | |
平均波長 | 1270 | 1280 | 1290 | nm |
帶寬（FWHM） | 10 | 16 | nm | |
波長溫度可調性 | 0.5 | nm/°C | ||
慢軸光束發散度（FWHM處） | 4 | 7 | 12 | deg |
快軸光束發散度（FWHM處） | 30 | 36 | deg | |
臺面寬度 | 130 | μm | ||
偏振 | TE |
jue對Max. 額定值
參數 | Min. 值 | Max. 值 | 單位 |
輸出功率 | 7 | W | |
正向電流 (CW) | 13 | A | |
反向電壓 | 2 | V | |
焊接溫度（最長 5 秒） | 250 | °C | |
工作溫度（高于露點） | 5 | 60 | °C |
存儲溫度（高于露點） | -40 | 85 | °C |

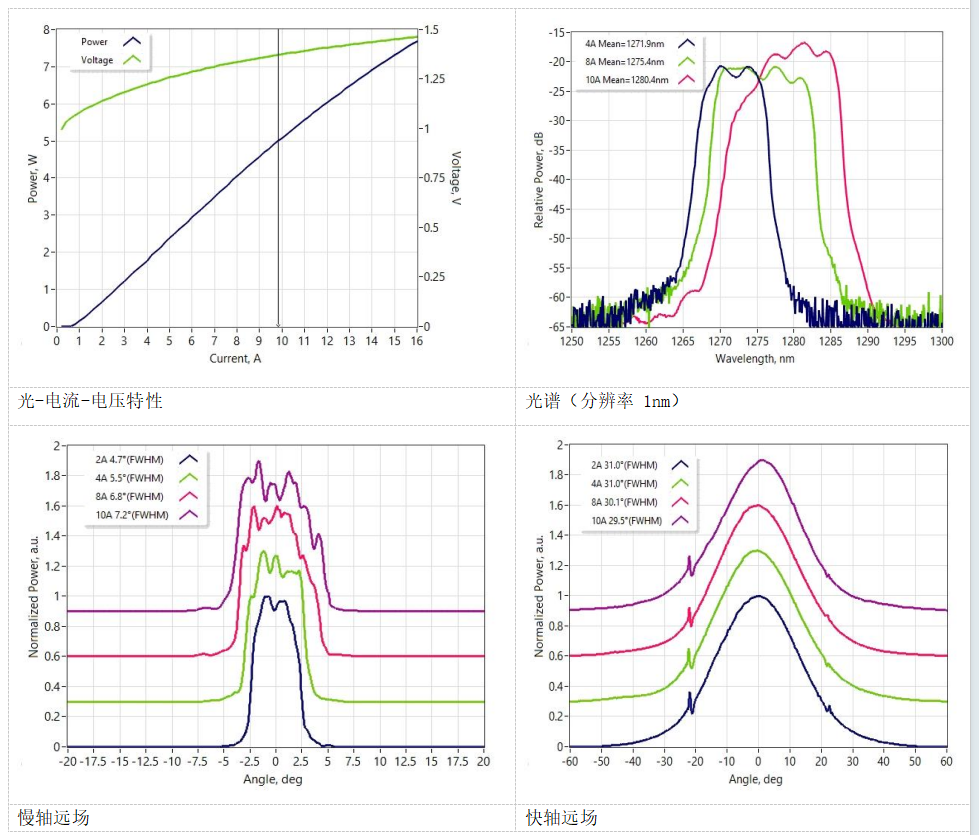

典型性能（僅供參考）

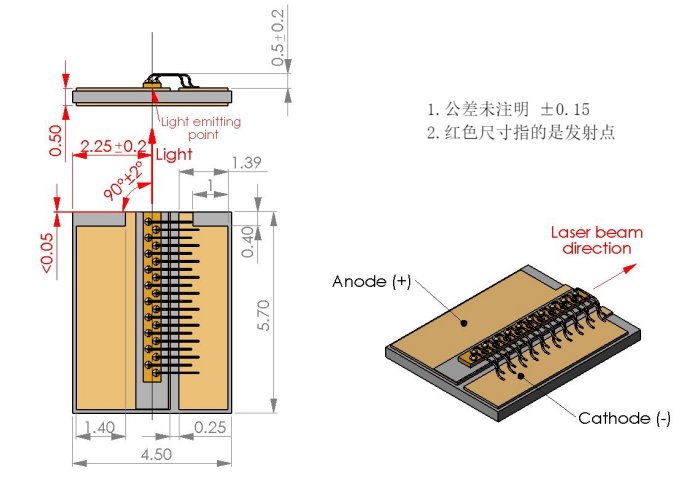

尺寸
安全和操作說明
本設備發出的激光不可見，對人眼有害。設備運行時，請避免直視光纖輸出或沿其光軸的準直光束。操作期間必須佩戴適當?shù)募す獍踩坨R。
jue對Max. 額定值僅可短時間應用于設備。長時間暴露于Max. 額定值或暴露于超過一個或多個Max. 額定值可能會導致設備損壞或影響設備的可靠性。
在產品的Max. 額定值之外操作可能會導致設備故障或安全隱患。必須使用與設備一起使用的電源，以使Max. 峰值光功率不超過。熱輻射器上的設備需要適當?shù)纳崞?，必須確保散熱器有足夠的散熱和導熱性。建議在 C 型底座和散熱器表面之間使用銦金屬箔（或類似材料）作為熱界面。
該設備是開放式散熱器二極管激光器；它只能在潔凈室環境或防塵外殼中操作。必須控制工作溫度和相對濕度，以避免激光面上出現水凝結。必須避免激光面受到任何污染或接觸。
ESD 保護 – 靜電放電是產品意外故障的主要原因。采取極端預防措施以防止 ESD。處理產品時，請使用腕帶、接地的工作表面和嚴格的防靜電技術。
訂購信息零件編號識別
BAE1280010CC005WXXXX - 寬區域激光器，輸出功率為 5W，平均波長為 1280nm，帶寬為 10nm，臺面寬度為 130um
? 專有鏡面涂層技術，可靠性高
? 芯片與復合底座之間采用可靠的 Au/Sn 鍵合
? 符合 RoHS 標準
? 醫療設備
? 傳感器
? 科學研究等
