　　在慣性約束聚變中，內爆性能的退化很大程度上歸因于流體力學不穩定性，而材料界面瑕疵(不穩定性種子)是決定流體力學不穩定性的關鍵因素之一。因此解析內爆早期過程中材料界面瑕疵演化的物理規律具有重要科學意義。本期“ICF新知”，上海交通大學吳棟副教授將為我們介紹北京應用物理與計算數學研究所的研究人員有關內爆早期階段材料界面瑕疵演化物理規律的最新研究成果。

　　當材料受到輻射后，其表面物質快速升溫、離化并向外膨脹，同時通過所謂的“火箭效應”產生向內的燒蝕壓強(ablation pressure)并驅動沖擊波，這就是輻射燒蝕(radiative ablation)現象。輻射燒蝕現象廣泛存在于等離子體物理的各個領域之中，間接驅動激光聚變(indirect-drive ICF)方案正是利用黑腔產生的x射線輻照燃料靶丸，從而通過燒蝕壓驅動內爆來實現燃料的壓縮和加熱;在天體物理中，大質量恒星產生的紫外線會燒蝕星際介質，改變其物理化學性質，從而影響恒星形成的過程。

　　實際的輻射燒蝕過程往往伴隨著流體不穩定性的產生。由于燒蝕材料的表面并不完全光滑，材料表面瑕疵的形狀會在燒蝕過程中持續地發生演化。按照現有理論，在沖擊波通過階段，這些瑕疵的幅度會在Richtmyer-Meshkov不穩定性(RMI)的作用下隨時間振蕩。RMI產生了材料不均勻性的“種子”，在之后的加速階段中，這種“種子”又會被Rayleigh-Taylor不穩定性(RTI)持續地放大，造成更為嚴重的不均勻性。該過程是導致ICF內爆性能下降的主要因素，因此研究燒蝕早期階段材料表面瑕疵的演化過程具有至關重要的科學意義。

　　2024年9月24日，北京應用物理與計算數學研究所的研究人員在Physical Review Letters上發表題為“Early-Time Harmonic Generation from a Single-Mode Perturbation Driven by X-Ray Ablation”的研究論文，首次發現并研究了x射線燒蝕早期過程中預制單模擾動平面靶上的高次諧波產生。這一過程發生于RMI的線性階段，因此無法由現有的非線性耦合理論解釋。作者通過實驗結合數值模擬的方式，研究了這一過程的演化規律并建立了完整的物理模型，指出在傳統的燒蝕RMI階段發生之前，存在與高次諧波產生過程相對應的燒蝕前沿形變主導階段。北京應用物理與計算數學研究所的陳竹與中國工程物理研究院激光聚變研究中心的袁永騰為本文的共同第一作者，北京應用物理與計算數學研究所的王立鋒為通訊作者。

　　實驗設置

　　實驗在神光100 kJ激光裝置上進行。作者使用2.2 ns方波激光驅動金制黑腔，利用黑腔產生的x射線燒蝕一個表面預制正弦波紋形狀的C50H47Br3平面靶，并通過x射線背光圖像對靶材料進行診斷。

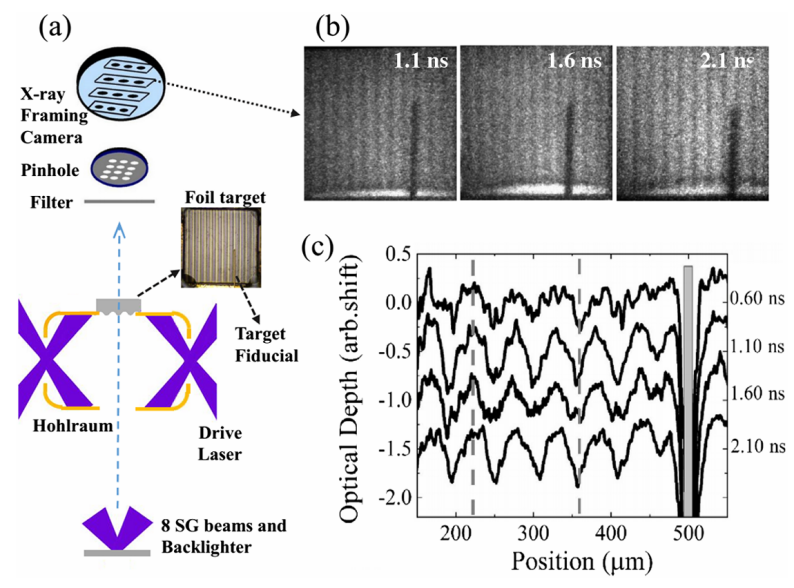

　　圖1 (a)實驗設置示意圖，(b)x射線分幀相機得到的圖像，(c)從x射線分幀相機圖像測得的光學深度

　　黑腔為空心圓柱體，長為4680 μm，直徑為2600 μm。38束波長0.35 μm，每束能量約2.1 kJ的驅動激光通過兩側的激光入口進入黑腔并激發x射線。平面靶被置于黑腔側壁上的洞中，具有波紋的一面朝向黑腔內側。為了便于診斷，作者在平面靶中加入了一條金制細絲作為基準。在正對著平面靶的方向，作者利用8束激光照射鉬制背光源靶，從而產生診斷用的x射線，其能譜中心在約2.5 keV附近。診斷用x射線穿過C50H47Br3平面靶，將密度擾動信息轉化為曝光量，最終被靶后的x射線分幀相機(X-ray framing camera)接收。對分幀相機獲得的背光圖像進行處理后，即可得到靶材面密度的空間分布及其時間演化。

　　實驗結果

　　作者進行了兩個發次的實驗，并使用輻射流體程序LARED-S對實驗進行了模擬。作者觀察到靶材內的基模發生了類似于正弦形狀的振蕩。值得注意的是，雖然在前1 ns整個靶材內基模的光學深度發生了增長，但這種增長由沖擊波波前的振蕩主導，而在燒蝕前沿的基模擾動幅度實際上逐漸減小，這種行為一直持續到?jīng)_擊波穿過靶后表面。此后，從靶后表面返回的稀疏波使得燒蝕前沿發生RT不穩定性，基模的幅度出現指數增長。

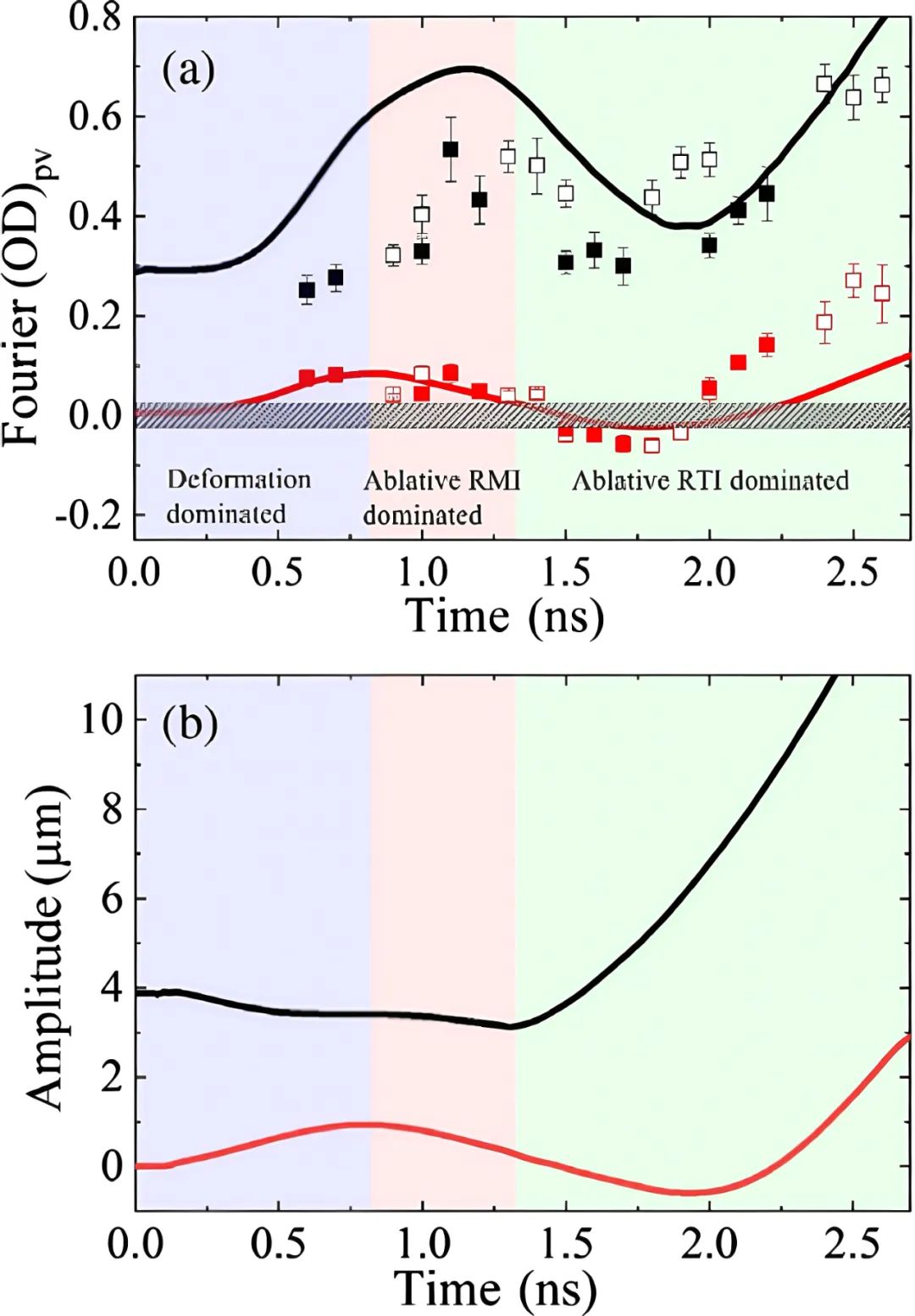

　　圖2(a)2020145發次(實心方形)與20210113發次(空心方形)得到的光學深度幅度以及模擬結果(曲線)，黑色為基模，紅色為二次諧波，(b)模擬得到的擾動幅度

　　而作為實驗的關注重點，靶材內的二次諧波發生了從無到有的明顯增長，在0.6 ns左右，面密度擾動的二次諧波與基模之比達到了0.5以上。之后，二次諧波經歷了相位反轉的振蕩階段，并在燒蝕RTI階段發生指數增長。作者比較了二次諧波的面密度和燒蝕前沿?cái)_動幅度的演化過程，發現兩者展現的規律基本一致，這證明二次諧波的演化主要發生在燒蝕前沿，不同于基模前期演化受到靶材內沖擊波波前影響。

　　作者同時指出，在前0.8 ns中，燒蝕前沿基模的幅度持續減小，而二次諧波的幅度卻發生了顯著的增長。在基模的幅度始終處于線性階段的情況下(η<0.1λ)，傳統理論中的非線性模式耦合不可能發生，因此二次諧波的產生一定有其他的物理原因。

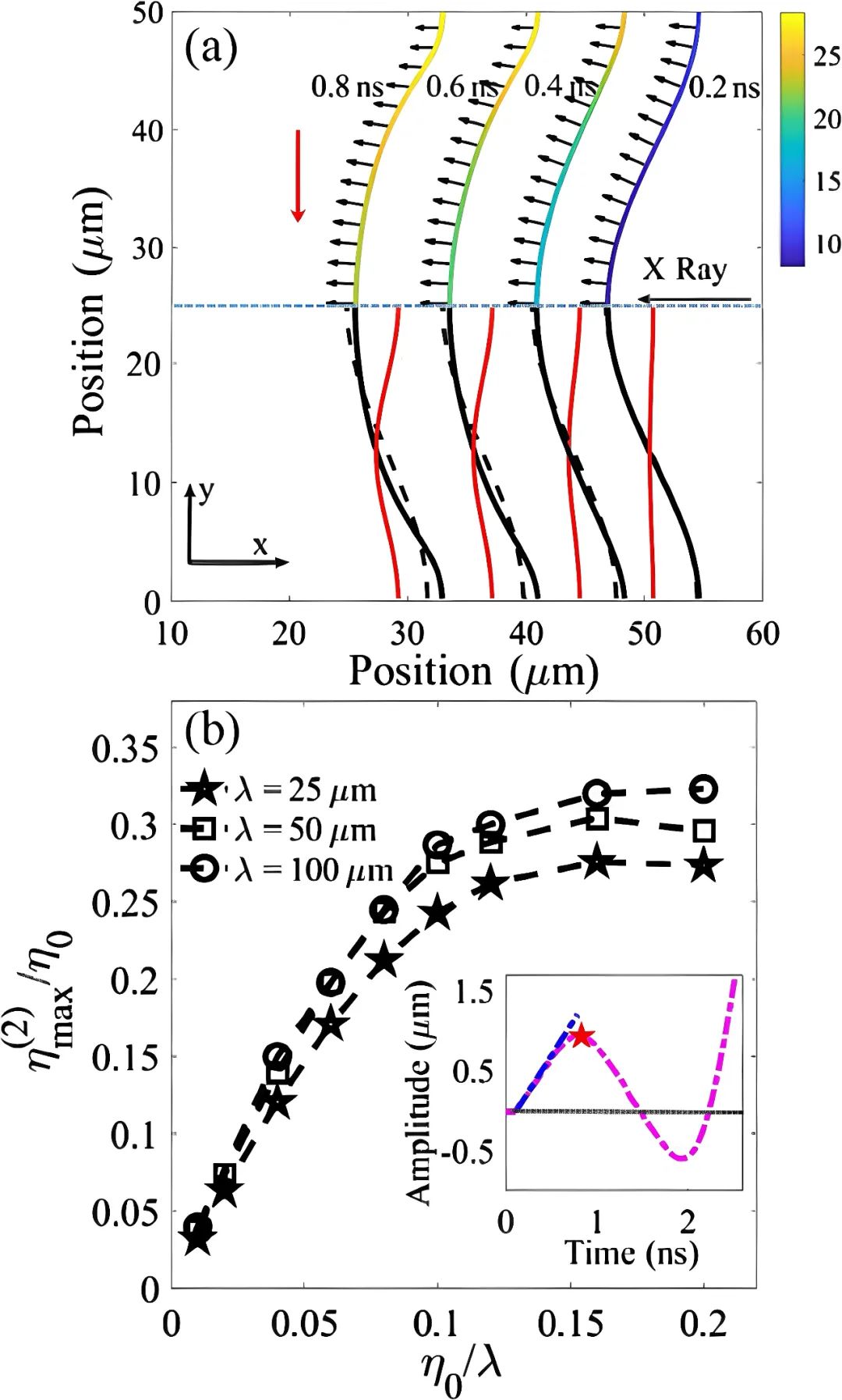

　　圖 3(a)燒蝕前沿形狀的演化，(b)二次諧波強度與初始擾動幅值、波長的關系

　　理論分析

　　為了理解高次諧波的產生，作者建立了燒蝕表面的理論模型。作者指出，輻射產生的燒蝕壓垂直于燒蝕面，因此不均勻形狀表面的燒蝕將產生不均勻的沖擊波，而燒蝕前沿上各點的速度將沿著該點的局域法向量方向。在這種情況下，擾動波峰區域?qū)⒆兊酶?，而擾動波谷區域?qū)⒆兊酶鼘挕Ｕ沁@個形變過程造成了二次諧波的產生。

　　通過分析表面上各點的運動軌跡，作者建立了燒蝕前沿形狀演化的公式，其很好地描述了二次諧波的產生與演化。理論分析表明，在擾動幅度遠小于擾動波長的線性階段，二次諧波的幅度隨時間線性增長，增長率為該公式得到了模擬結果的驗證。此外，在模擬中作者觀察到二次諧波在增長過程中發生了飽和。作者指出，由于燒蝕表面的不均勻性，沖擊波將傾向于匯聚于更靠近輻射驅動的波峰處，造成局部的壓強增大。由于相同的理由，在遠離驅動的波谷處，局部的壓強減小，因此產生了由波峰處指向波谷處的橫向抵抗力。當這種抵抗力將燒蝕前沿的橫向動量耗散后，二次諧波的增長就會達到飽和。作者利用沖量定理估計了這種阻滯過程的時間尺度，得到的結果1.1 ns基本與模擬得到的飽和時間0.8 ns吻合。

　　作者還通過模擬研究了該過程對于初始擾動波長的依賴性。模擬結果表明，不同擾動波長下，二次諧波的增長基本遵循相同的規律。對于不同的擾動波長，二次諧波的擾動幅值與初始擾動幅值之比的色散曲線的極大值都為0.3左右，這意味著在研究燒蝕前沿的演化時，高次諧波產生的影響不能被忽略。此外作者指出，在線性階段二次諧波的最大幅值基本與初始擾動的幅值成正比，這一性質與擾動波長無關。

　　總結展望

　　這項工作極大提升了我們對于輻射燒蝕前沿形狀演化過程的認識，對于ICF的設計與診斷、天體物理中的分子云動力學研究都有著重要的指導意義。作者也在最后指出，在更大的初始擾動幅度或是初始多模共存的情況下，燒蝕過程中還可能存在更為豐富的物理現象。

　　參考文獻：

　　[1] Z. Chen, Y. T. Yuan, L. F. Wang, et al, Early-Time Harmonic Generation from a Single-Mode Perturbation Driven by X-Ray Ablation, Physical Review Letters, 133. 135101 (2024).

　　[2] V. N. Goncharov, Theory of the ablative Richtmyer-Meshkov instability, Physical review letters, 82. 2091 (1999).

　　[3] J. H. Oort and L. Spitzer, Acceleration of Interstellar Clouds by O-Type Stars, Astrophysical Journal, 121. 6 (1955).
