TSL-710 Type A 波長范圍1480-1640nm； 輸出功率>10mW 光纖類型 PMF 連接器類型：FC 連接器拋光截面APC 低頻調制 電源監視器(標準)
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80100039 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
快速掃描技術TSL-710是Santec的旗艦產品，性能z高的可調諧激光器。將高輸出功率與高信噪比相結合，使TSL-710成為光學測試的寶貴工具。采用創新的外腔設計來降低光學ASE噪聲，使其高信噪比超過90dB/0.1nm，同時仍保持超過+10dBm的高輸出功率。TSL-710還配備了微調和相干控制等功能。帶有行業標準SCPI命令集的GPIB接口允許完quan遠程控制和測量自動化。
TSL-710是測試密集波分復用（DWDM）下一代組件的杰出工具，如多輸入、高消光比設備，如波長選擇開關（WSS）。TSL-710具有出色的波長特性，波長精度高達±2pm，波長分辨率高達0.1pm，窄線寬<100kHz。這些特點使其適合于納米光子學的前沿研究。TSL-710涵蓋160nm的寬調諧范圍，旨在通過將掃描重復率增加一倍來提高生產檢查吞吐量。激光線寬小于100kHz，因此適合用作相干傳輸中的本地振蕩器，以及用于干涉測量和傳感應用的工具。此外，TSL-710在我們專業軟件工程師的支持下可用于WDL和PDL測量。
特點
從1480到1640 nm的寬波長范圍（SCL波段）
高波長精度：±2 pm
波長分辨率：0.1 pm
高輸出功率：10 dBm
高信噪比：90 dB/0.1 nm
窄線寬：100 kHz
應用
光學元件特性
光纖傳輸測試
光子材料特性
干涉測量
光學光譜

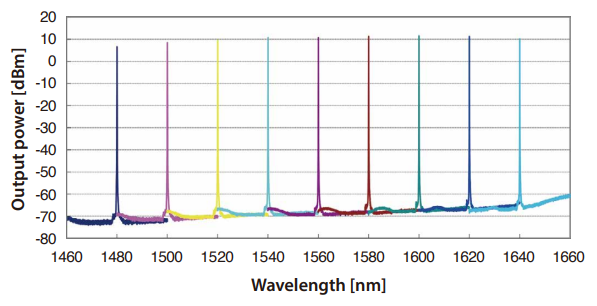

測量數據
Category | Parameter | Unit | 性能 | |
高功率低噪聲 | ||||
波長特性 | 波長調諧范圍 | nm | 1480-1640 (160nm) | |
波長設置分辨率 | pm | 0.1 | ||
jue對精度 *1 | Operating Temperature | pm | ±2 | |
25±1℃ (typ.) | pm | ±1 | ||
重復性 *1 | pm | ±1 | ||
穩定性 (typ.) *2 | pm | ±1 | ||
掃描速度 | nm/sec | 0.5 to 100 | ||
光功率特性 |
輸出功率 | Peak (typ.) | dBm | ≥ 13 |
1500-1630nm | dBm | ≥ 10 | ||
Full Tuning Range | dBm | ≥ 7 | ||
功率重復性 *1, *3 | dB | ±0.01 | ||
功率重穩定性 *2, *3 | dB | ±0.01 | ||
輸出平坦度和波長比 *1, *3 | dB | ±0.2 | ||
相對強度噪聲（典型值 | dB/Hz | -145 *6 | ||
光譜 | 線寬（典型值） | 相干控制關 | kHz | 100 |
相干控制開 | MHz | 40 | ||
SMSR (typ.) | dB | ≥ 45 | ||
STSSER *4 | dB | ≥ 70 | ||
STSSER *5 | dB/nm | ≥ 80 (≥ 90 dB/0.1nm) | ||
接口 | 光輸出端口 | - | FC or SC, SPC or APC | |
光纖 | - | SMF or PMF *7 | ||
通信 | - | GP-IB (IEEE 488.2), USB, RS-232C | ||
功率監視器 | V | 0 to 3 | ||
調制 | 低頻調制 | kHz | DC to 400 (Input level -2 to 0V, Modulation depth >50%/V (typ.)) | |
高頻調制（可選） | MHz | 2 to 100 (Input level 5Vp-p, Modulation depth >10% (typ.)) | ||
環境條件 和其他 | 工作環境 溫度 | 溫度 | oC | 15 to 35 |
濕度 | % | < 80 (non-condensing) | ||
電源 | - | AC 100-240V±10%, 50/60Hz | ||
功耗 | VA | 100 | ||
Dimensions (W) x (D) x (H) | mm | 210x440x110 | ||
Weight | kg | 6.5 | ||
*所有規格均在1小時預熱期后報價。規范適用于不等于任何吸水線的波長。
*1：在靜態條件或“步進”掃描模式下*2：持續1小時。在±0.5oC范圍內*3:在“自動”電源模式下。
*4：信號波長±15nm范圍內的信號功率與總自發輻射功率之比（典型值）。
*5：信號波長周圍±3nm波段內1nm波段的信號功率與Max. 自發輻射功率之比（典型值）。
*6：測量頻率1MHｚ 至3GHz
*7：如果是PMF，偏振軸與連接器鍵對齊。偏振消光比為17dB（典型值）。
激光安全信息
根據IEC 60825-1（2007），本產品被歸類為1M級激光產品。
除2007年6月24日第50號激光公告規定的偏差外，本產品符合FDA激光產品性能標準。

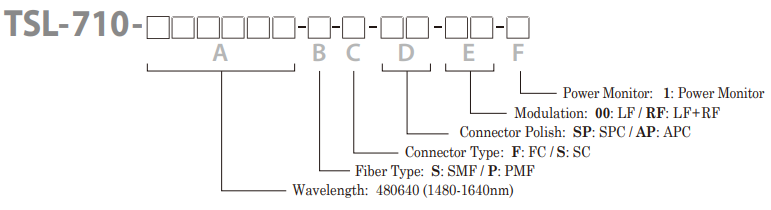

型號示例
