首頁/ 產品中心 / 其他連續激光器 / 可調諧激光器/ SANTEC 可調諧激光器 1240-1680nm 20mW(≥13dBm)

EOT 太赫茲 VCSEL 光纖定制橫河光譜儀 TDLAS EDFA 觀察鏡干涉儀超快激光器中紅外相機 光束質量分析儀光譜分析 TDLAS

SANTEC 高性能高速波長可調諧激光器＞10mW TSL-570 1260-1360nm

波長范圍：1260-1360nm；輸出功率：>10mW 光纖類型： PMF；連接器類型：FC 連接器拋光截面APC

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : A80100036
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

西北華中華東華南 Daisy
18602170419 同微信可掃碼
info@microphotons.com

華北西南東北 Moli
13061644116 同微信可掃碼
info@microphotons.com

下載
總覽
產品特點
產品應用
通用參數
型號參數
相關產品
加到詢價單⁺

文檔下載 ?

TSL-570可調諧激光器.pdf

產品總覽

基于33年可調諧激光器制造經驗，Santec開發出了全新機型TSL-570。TSL-570是一款寬調諧范圍，高輸出光功率及高信噪比的高性能可調諧激光器。采用全新光學共振器設計，精確掃描速度高達200nm/s，亞皮米分辨率及精度。
可調諧激光器被廣泛用于光子學研究，如光器件特性評價，光集成回路測試，量子光學, 光譜學及傳感測試。 Santec的TSL-570是一款高規格，全功能，且適用于多種應用的測試儀器。具有簡易操作的觸摸屏，通過以太網, GPIB 及 USB 外部連接可實現遠程操作。遠端喚醒 (WoL) 功能提供了遠程安裝的便利性。機型可覆蓋從 1240 到 1640nm，輸出光功率高達 20mW。
全新密閉性激光共振器，可實現無跳模。在波長范圍內，穩定輸出光功率。 TSL-570具有0.1pm的分辨率, Sub-pm的精度，且具有處于市場領xian地位的超高信噪比90dB/0.1nm。 TSL-570搭載Santec的光功率計 (MPM系列), 光開關 (OSU系列) 及偏振控制器(PCU系列)為波長相關損耗（WDL),偏振相關損耗(PDL)測量（掃描測試系統）提供測量基準及一站式方案

型號參數

特點

高速: 高達200nm/s的掃描速度。

寬頻可調諧范圍: 1240-1640nm可選。

波長分辨率: 0.1pm

高信噪比: 90dB/0.1nm

精細調諧范圍: 10GHz

產品應用

器件及模塊的光學特性：

可調諧濾波器, 交織器, 光纖光柵, 耦合器, 分離器, 隔離器, 光開關等

WSS和波長阻隔器

DWDM器件

硅光子材料特性,包括微腔環形諧振器

光譜學

干涉測量

特性數據

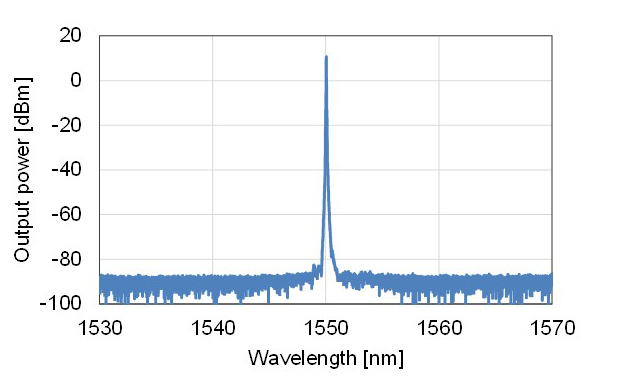

光譜

高輸出光功率 & 高信噪比

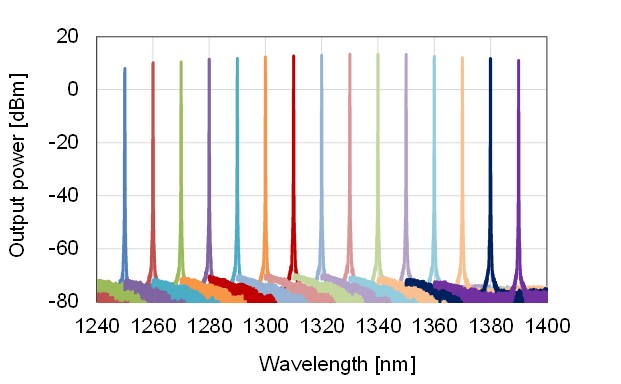

波長 vs. 輸出光功率
- 寬波長范圍 -

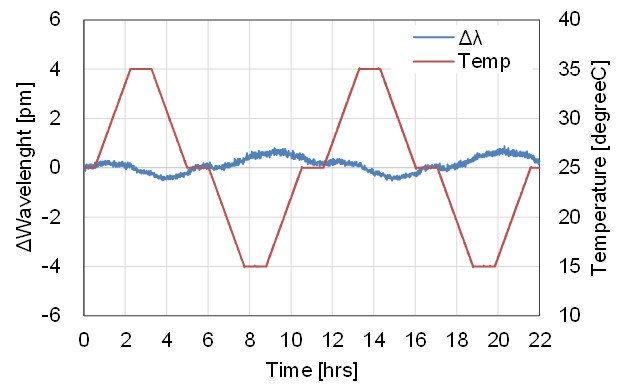

波長精度

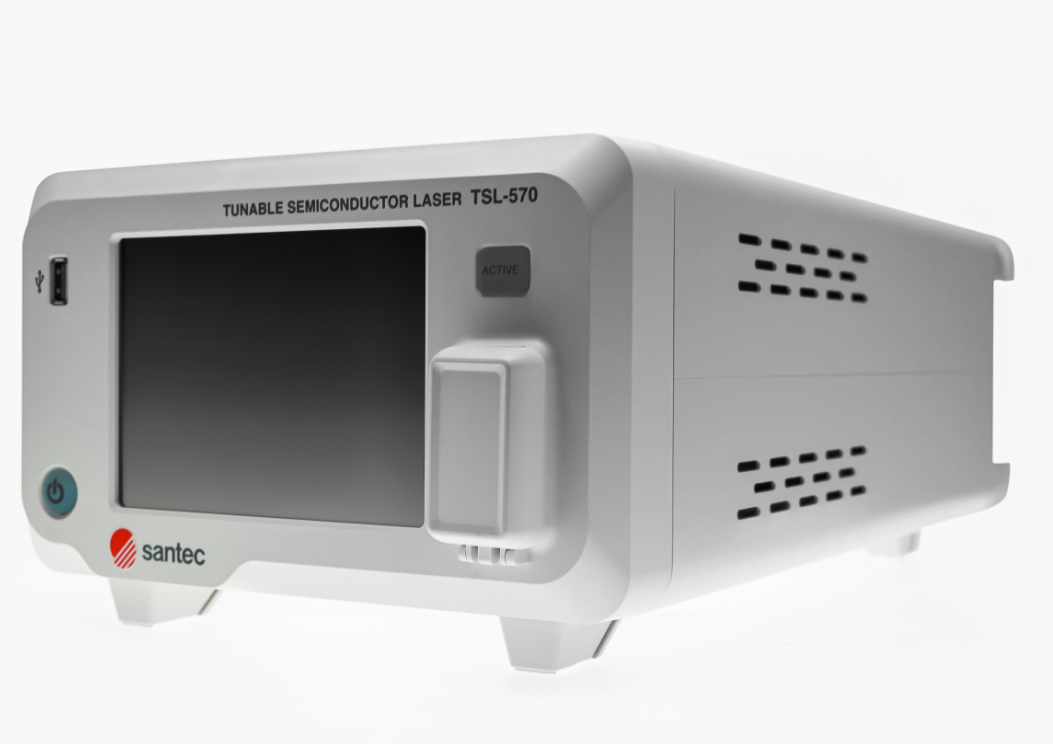

實拍圖


可調諧激光器產品規格比較表

型號	TSL-550		TSL-710	TSL-770	TSL-570
	Type A	Type C			Type A	Type C

內置系統	波長檢測器信號衰減器及功率計		波長檢測器信號衰減器及功率計	波長檢測器信號衰減器及功率計	波長檢測器信號衰減器及功率計
波長特征
支持波段 – 掃描范圍	O (1260 to 1360 nm) - 100 nm ES (1355 to 1485 nm) - 130 nm CL (1500 to 1630 nm) - 130 nm SCL (1480 to 1630 nm) - 150 nm LU (1560 to 1680 nm) - 120 nm		SCL (1480 to 1640 nm) - 160 nm	CL (1490 to 1630 nm) - 140 nm SCL (1480 to 1640 nm) - 160 nm	O (1260 to 1360 nm) - 100 nm Ext O (1240 to 1380 nm) - 140 nm CL (1500 to 1630 nm) - 130 nm SCL (1480 to 1630 nm) - 150 nm ES (1355 to 1485 nm) - 130 nm
掃描類型	Bidirectional sweep Bidirectional step		Bidirectional sweep Bidirectional step	Bidirectional sweep Bidirectional step	Bidirectional sweep Bidirectional step
掃描速度	1 to 100 nm/sec		0.5 to 100 nm/sec	0.5 to 200 nm/sec	1 to 200 nm/sec
jue對波長精度 (典型精度 @ 25°C)	±20 pm (±15 pm)	± 5 pm (± 3 pm)	±2 pm (±1 pm)	±2 pm (±0.5 1 pm)	±20 pm (±15 pm)	±5 pm (±3 pm)
光功率特征
Max. 輸出功率	≥ 13 dBm		≥ 13 dBm	≥ 13 dBm	>13 dBm
輸出功率	O-band/CL-band/U-band		ー	CL-band	O-band/Ext O-band/CL-band
	> 10 dBm (全范圍)			>10 dBm (1500 to 1630 nm) > 8 dBm(全范圍)	> 10 dBm (1260 to 1360 nm) > 10 dBm (1500 to 1630 nm) > 7 dBm(全范圍)
	ES-band			ー	ES-band
	> 10 dBm(1380 to 1485nm) > 7 dBm(全范圍)				> 10 dBm(1380 to 1485nm) > 7 dBm(全范圍)
	SCL-band		SCL-band	SCL-band	SCL-band
	> 10 dBm(1500 to 1630 nm) > 7 dBm(全范圍)		> 10 dBm(1500 to 1630nm) > 7 dBm(全范圍)	>10 dBm(1500 to 1630 nm) > 7 dBm(全范圍)	>10 dBm(1500 to 1630 nm) > 7 dBm(全范圍)
光譜
邊模抑制比 (典型值.)	≥ 45 dB		≥ 45 dB	≥ 45 dB	≥ 45 dB
信噪比	≥ 80 dB/nm (O, ES, CL, SCL) ≥ 45 dBnm(U)		≥ 80 dB/nm	≥ 80 dB/nm	≥ 80 dB/nm
線寬 (典型值.)	200 kHz		100 kHz	60 kHz	200 kHz

* 可選高頻調諧

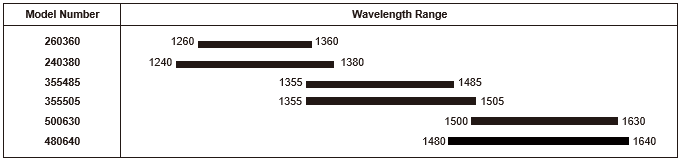

波長范圍定制

規格 Model Number: 260360, 355485 and 500630

種類	項目參數		單位	性能
				Type A	Type C
波長特性	波長范圍		nm	1260-1360 / 1355-1485 / 1500-1630
	分辨率		pm	0.1
	波長穩定性（典型值）*１		pm	<±5	<±1
	jue對精度 *2	步進掃描模式	pm	±15	±3
	jue對精度（工作溫度）		pm	±20	±5
	重復性（典型值）		pm	±5	±1
	jue對精度（典型值）*2	連續掃描模式 @100 nm/s	pm	±15	±5
	重復性（典型值）		pm	±8	±1.5
	掃描速度		nm/s	1 to 200
	精細調諧范圍		GHz	>10
輸出功率特性	輸出功率	峰值（典型值）	dBm	>13
		@1260-1360 / 1380-1485 /1500-1630 nm	dBm	>10
		@1355-1485 nm	dBm	> 7
	穩定性 * , *3		dB	±0.01
	重復性 *3	步進掃描模式	dB	±0.01
	輸出平坦度與波長比 *3		dB	±0.2
	動態功率重復性（典型值）*3	連續掃描模式 @100 nm/s	dB	±0.01
	動態相對功率平坦度 *3		dB	±0.02
	相對強度噪聲(RIN) (典型值) *4		dB/Hz	-145 (1 MHz to 3 GHz)
光譜	線寬（典型值）	相干控制關	kHz	200
		相干控制開	MHz	40
	SMSR（典型值）		dB	> 45
	STSSER *5		dB	> 70
	SSSER *6		dB/nm	> 80 (> 90 dB/0.1 nm)

Model Number: 240380, 355505 and 480640

種類	項目參數		單位	性能
				Type A	Type C	Type P
波長特性	波長范圍 *8		nm	1240 - 1380 / 1355 - 1505 / 1480 - 1640
	分辨率		pm	0.1
	波長穩定性（典型值）*１		pm	< ±5	< ±1	±1
	jue對精度 *2	步進掃描模式	pm	±15	±3	±1 (typ.)
	jue對精度（工作溫度）		pm	±20	±5	±2
	重復性（典型值）		pm	±5	±1	±0.5
	jue對精度（典型值）*2	連續掃描模式 @100 nm/s	pm	±15	±5	±1.5
	重復性（典型值）		pm	±8	±1	±0.8
	掃描速度		nm/s	1 to 200
	精細調諧范圍		GHz	>10
輸出功率特性	輸出功率 *⁷	峰值（典型值）	dBm	> 13
		@1260-1360 / 1380-1485 /1500-1630 nm	dBm	> 10
		全波長調諧范圍	dBm	> 7
	穩定性 1, 3		dB	±0.01
	重復性 *3	步進掃描模式	dB	±0.01
	輸出平坦度與波長 3, 7		dB	±0.2
	動態功率重復性（典型值）*3	連續掃描模式 @100 nm/s	dB	±0.01
	動態相對功率平坦度 *3		dB	±0.2
	相對強度噪聲(RIN) (典型值) *4		dB/Hz	-145 (1 MHz to 3 GHz)
光譜	線寬（典型值）	相干控制關	kHz	200		100
		相干控制開	MHz	40
	SMSR（典型值）		dB	> 45
	STSSER *5		dB	> 70
	SSSER *6		dB/nm	> 80 (>90 dB/0.1 nm)

* 所有的規格參數測量前均需要1個小時以上的設備預熱。規格適用于水吸收波長范圍以外的波長。

*1: 持續1個小時，溫度變化在± 0.5℃以內。 *2: 環境溫度為25±1℃ *3: “Auto”功率模式且輸出功率 >0dBm *4: Max. 輸出功率。

*5: STSSER信號波長±15nm范圍內的全自發輻射光輸出的比 (典型值)。

*6: SSSER信號除去中心波長±1nm的范圍，中心波長輸出和其±3nm的范圍內的自發輻射光輸出Max. 值的比(典型值)。

*7: 指標保證范圍從起始到1630nm。

*8: 掃描速度介于100-150nm/s之間時，寬調諧范圍的兩端會減少2nm。掃描速度大于150nm/s時，寬調諧范圍的兩端會減少3nm。

掃描測試系統配置

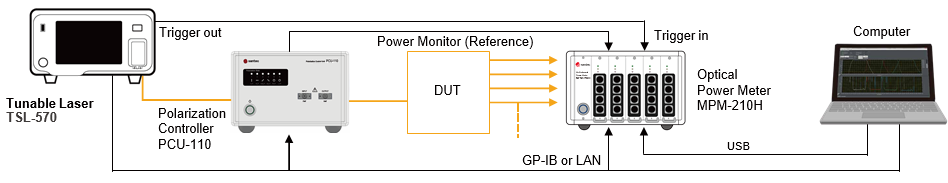

搭配偏振控制器 PCU-110 和功率計 MPM-210H 進行 IL/PDL 測試配置

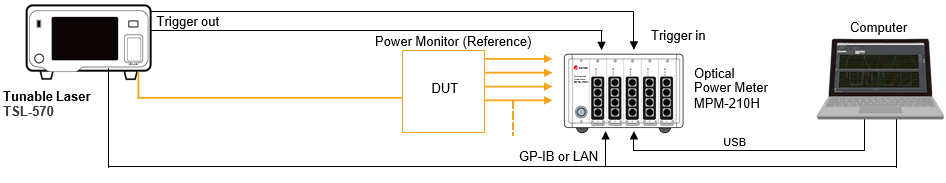

搭配功率計 MPM-210H 進行 IL 測試配置

規格

項目參數	單位	規格				備注
		Type A	Type C		Type P
jue對波長精度（典型值）*1	pm	±12	±2.5		±1.0	at 50 nm/s
		±15	±3.5		±1.5	at 100 nm/s
		±17	±4.5		±2.1	at 200 nm/s
相對波長精度（典型值）	pm	±9	±2.2		±0.8	at 50 nm/s
		±12	±3.0		±1.3	at 100 nm/s
		±14	±4.0		±1.9	at 200 nm/s
波長重復性 *2	pm	±5	±1.2		±0.5	at 50 nm/s
		±6	±1.5		±0.8	at 100 nm/s
		±8	±2.0		±1.1	at 200 nm/s
可調諧激光器		TSL-570 Type A, Type C and Type P
光功率計模塊		MPM-211, 212		MPM-215
掃描速度	nm/s	1 to 200
單次掃描插損動態范圍（典型值）	dB	40		60
2次掃描插損動態范圍（典型值）	dB	75		-
PDL動態范圍（典型值）	dB	0 to 5
IL測量時間（典型值）*3	sec	3@100 nm/s, 1.5@200 nm/s
IL/PDL測量時間（典型值）*3	sec	12@100 nm/s, 6@200 nm/s
分辨率	pm	0.1
IL準確度（典型值）	dB	±0.02		±0.02		0 to 30 dB Device IL
		±0.1		±0.02		30 to 40 dB Device IL
		±0.1		±0.05		40 to 60 dB Device IL
PDL重復性（典型值）2, 4	dB	±0.02
IL分辨率	dB	0.001
PDL精度（典型值）	dB	±(0.02 + 3% of PDL)		±(0.02 + 3% of PDL)		0 to 20 dB Device IL
		±(0.15 + 3% of PDL)				20 to 40 dB Device IL
PDL重復性（典型值）2, 4	dB	±0.02
PDL分辨率	dB	0.01
通信	-	USB (USB 2.0 High Speed)				MPM-210H
		GP-IB (IEEE488.2), Ethernet				PCU-110 / MPM-210H
工作溫度	℃	15 to 35
工作濕度	%	< 80				non-condensing

* 所有的規格參數測量前均需要1個小時以上的設備預熱。規格適用于水吸收波長范圍以外的波長。

*1: 溫度變化25±5℃以內。 *2: 溫度變化25±1℃以內。

*3: 測試條件為波長分辨率5pm，波長范圍100nm，單通道單次掃描。

*4: 不包括連接器的影響。

通用規格

種類	項目參數		單位	性能
接口	光輸出端口		-	FC or SC, SPC or APC
	光纖		-	PMF *¹
	通信接口		-	GP-IB (IEEE 488.2), USB, Ethernet
	光功率（可選）		V	0 to 3
調制	頻率強度調制		kHz	DC to 400 (Input level -2 to 0 V, Modulation depth > 50 %/V (typ.))
環境條件及其他	工作環境	溫度	℃	15 to 35
		濕度	%	< 80 (non-condensing)
	電源		-	AC100 to 120 / 200 to 240 V ±10 %, 50/60 Hz
	額定功率		VA	100
	尺寸 (W×D×H) *2		mm	220×385×130
	重量		kg	7

*1: 在使用PMF的情況下，偏振軸與連接器對齊。偏振消光比為17dB(典型值)。

*2: 突出部分除外。

波長選擇

接受定制不同波長范圍需求，詳情請聯系Santec銷售。

激光安全信息

本產品根據IEC 60825-1 (2014)，屬于1M類激光產品。

本產品符合FDA激光產品性能標準，2019年5月8日的第56號激光公告的偏差除外。

實驗數據

以下由AOL實驗室人員填寫：
測試日期	2012.12.24	測試工程師	楊廣戴佳豪
測試產品	Santec TSL-570	審核	王秀祥
實驗?zāi)康?/p>	測試Santec TSL-570激光器
實驗儀器	Santec TSL-570激光器、功率計、光譜儀、波長計、線寬測試系統

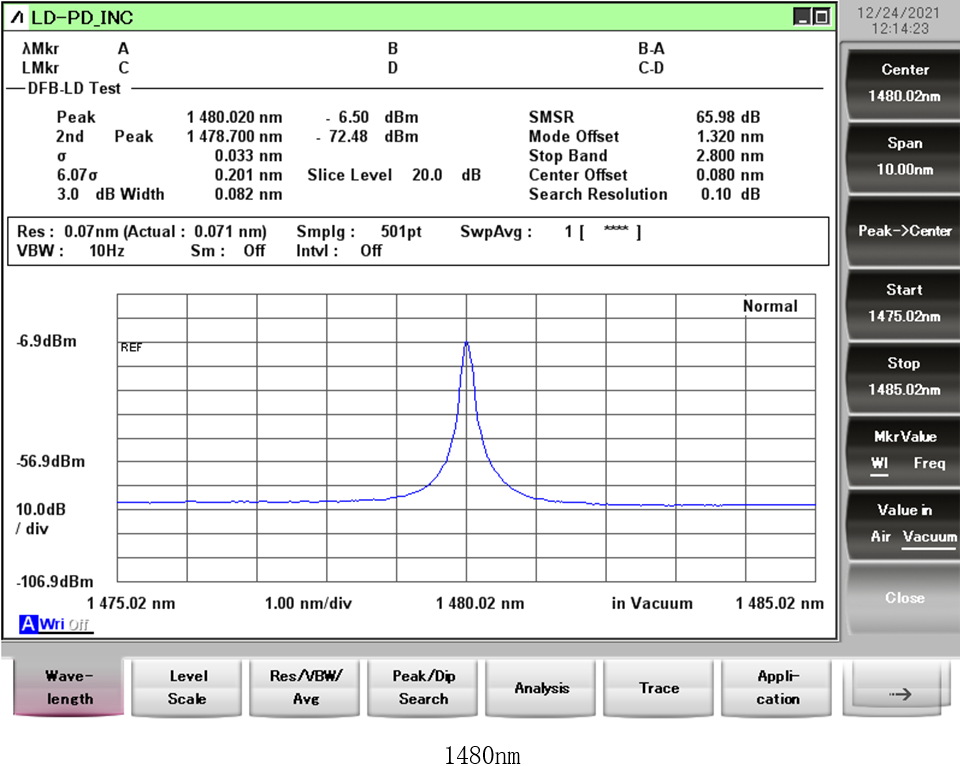

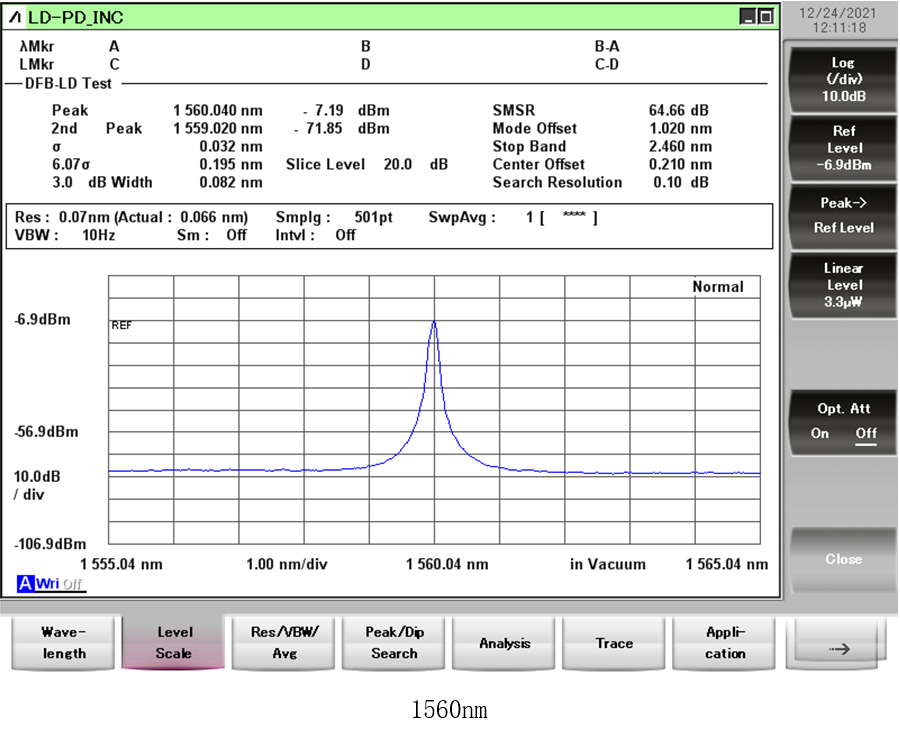

1、波長調諧測試

Santec TSL-570波長調諧范圍為1480nm-1640nm

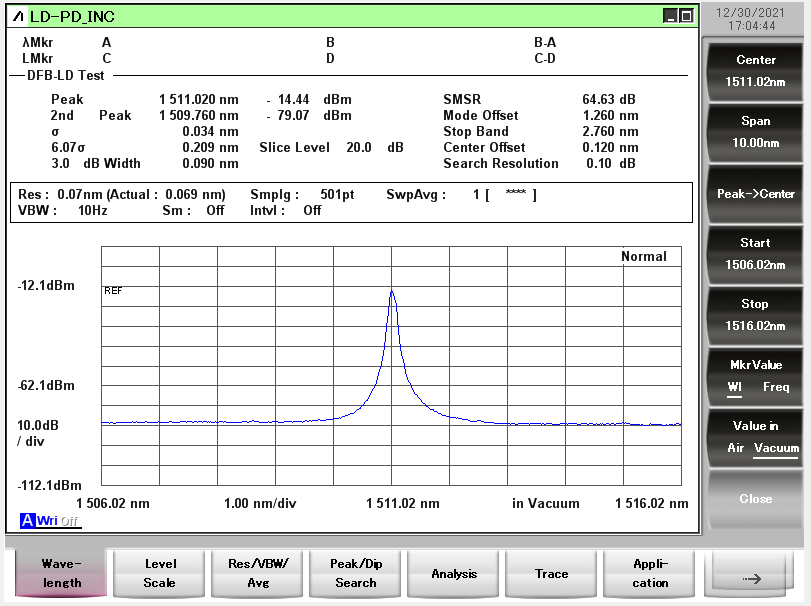

1511nm

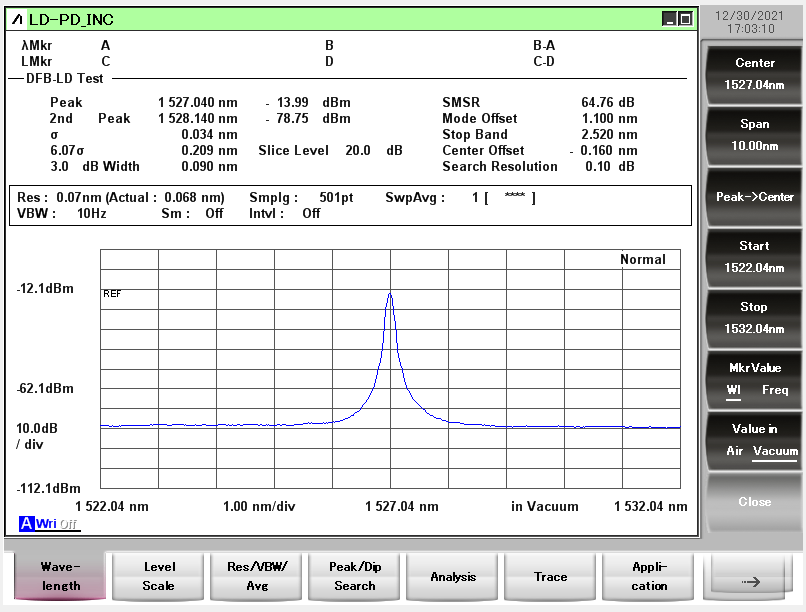

1527nm

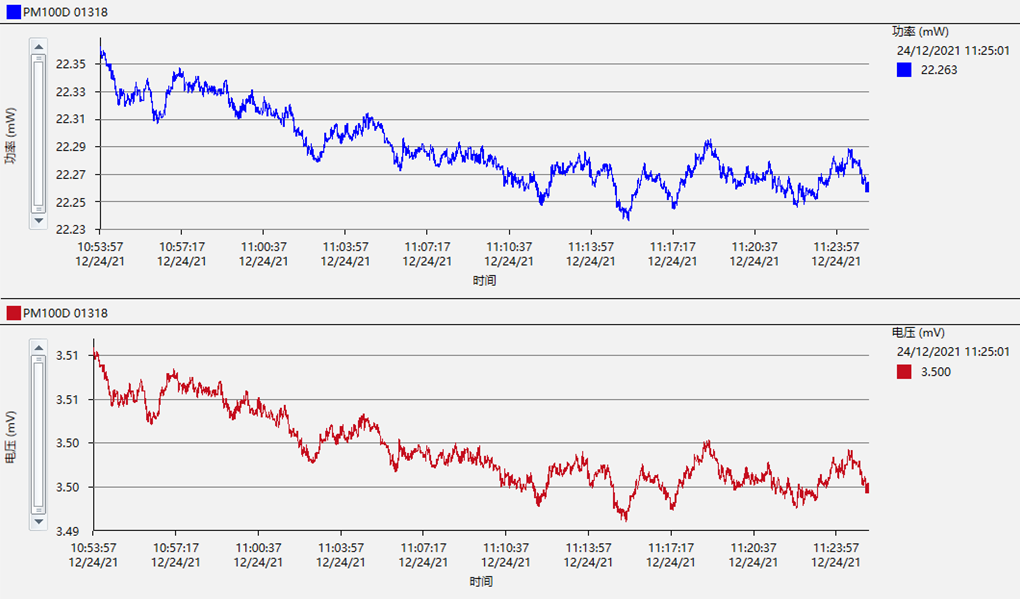

2、功率穩定性測試

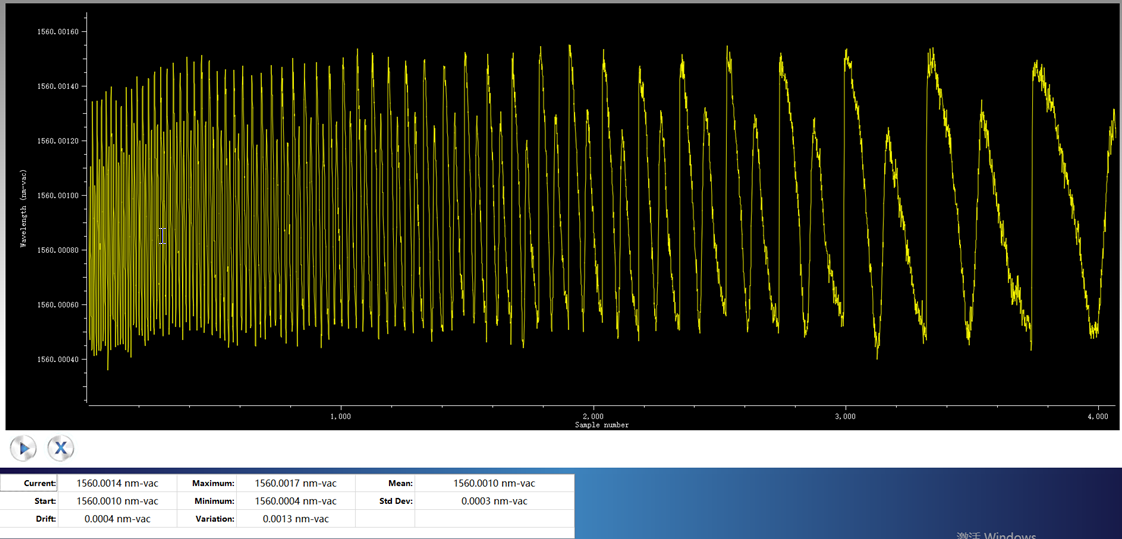

3、波長穩定性測試

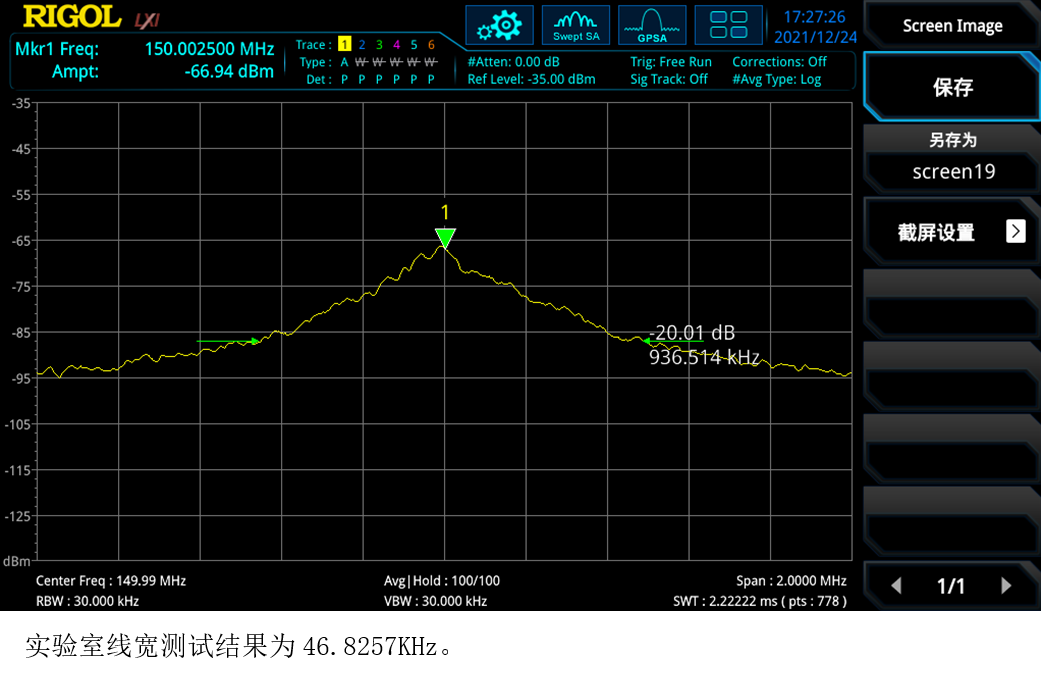

4、線寬測試
