響應波長范圍1.7-5.8μm；峰值波長4±0.3μm；探測率~9.0×109cm·Hz1/2/W@4μm；光敏面大小0.1X0.1mm；
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040154 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PVAS-2TE-5-0.1X0.1-TO8-wAl2O3-70是II型超晶格兩級熱電冷卻紅外光伏探測器，具有優良的參數。3°楔形藍寶石窗口(wAl2O3)防止不必要的干擾效應。該探測器不含汞和鎘，符合RoHS指標。
產品特點
● 光譜范圍為1.7 ~ 5.8 μm
● 高響應度
● 好的線性度
● 不需要偏差
● 無1/f噪聲
產品應用
● 中紅外激光探測
● 中紅外氣體分析
參數 | 探測器型號 |
PVAS-2TE-5-0.1×0.1-TO8-wAl2O3-70 | |
有源元件材料 | 外延超晶格異質結構 |
起始波長λcut-on (10%), μm | 1.7±0.2 |
峰值波長λpeak, μm | 4.0±0.3 |
截止波長λcut-off (10%), μm | 5.8±0.2 |
探測效率D* (λpeak),cm·Hz1/2/W | ~9.0×109 |
電流響應度Ri(λpeak),A/W | ~1.4 |
時間常數T，ns | ~4 |
電阻R,Ω | ~5k |
工作溫度Tdet,K | ～230 |
感光面尺寸A,mm×mm | 0.1×0.1 |
包裝 | TO8 |
接收角 | ～70° |
窗口 | wAl2O3 |
電流響應度特性曲線（230K）

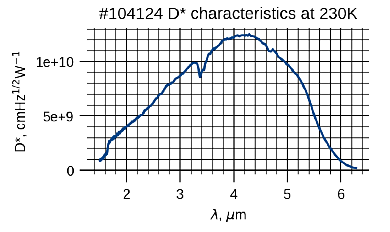

探測效率特性曲線（230K）
熱敏電阻特性曲線
兩級TE冷卻參數表
參量 | 數值 |
Tdet , K | ~230 |
Vmax , V | 1.3 |
Imax , A | 1.2 |
Qmax , W | 0.36 |
輸入功率與輸出電流線性度曲線（TBB—黑體溫度）
封裝及尺寸
TO8型封裝外形尺寸圖
2TE-TO8引腳定義
功能 | PIN號 |
探測器 | 1,3 |
反向偏壓（可選） | 1（-）,3（+） |
熱敏電阻 | 7,9 |
TE冷卻器供應 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4，5，6，10，12 |
使用和儲存注意事項
1、散熱2TE冷卻器產生的熱量，需要有~2 K/W的熱阻散熱器。
2、工作環境濕度為10% ~ 80%，環境溫度為-20℃~ 30℃。
3、功率限制：連續波或單脈沖輻照度大于1 μs時，對視光學有源區域的輻照度不得超過100 W/cm2；小于1 μs的脈沖輻照度不能超過1 MW/cm2。
4、儲存于濕度為10%至90%，環境溫度為-20℃至50℃的黑暗處。
InAs/InAsSb T2SL 光電導探測器 – (工程樣品)
| 型號 | 冷卻 | 浸沒 | 截止波長 um | 峰值波長 um | 探測能力 cm·Hz1/2/W | 時間常數 |
| PCAS-2TE-9-0.1×0.1-TO8-wZnSeAR-70 | 2TE | 無 | 11.0±0.3 | 6.2±0.3 | ～2.8×10 | ~12ns |
| PCAS-2TE-9-1×1AR-TO8-wZnSeAR-70 | 2TE | 無 | 11.0±0.5 | 4.0±0.5 | ～2.6×10 | ~17ns |
| PCAS-3TE-9-0.1×0.1-TO8-wZnSeAR-70 | 3TE | 無 | 10.5±0.3 | 6.1±0.3 | ～4.3×10 | ~17ns |
| PCAS-2TE-11-0.1×0.1-TO8-wZnSeAR-70 | 2TE | 無 | 12.0±0.3 | 6.0±0.3 | ～1.9×10 | ~7ns |
| PCAS-3TE-12-0.1×0.1-TO8-wZnSeAR-70 | 3TE | 無 | 14.4±0.3 | 10.5±0.3 | ～2.5×10 | ~4ns |
| PCIAS-3TE-12-1×1-TO8-wZnSeAR-36 | 3TE | 是的 | 12.0±0.3 | 8.0±1.0 | ～2.0×10 | ~4ns |
| PCAS-2TE-13-0.1×0.1-TO8-wZnSeAR-70 | 3TE | 無 | 15.0±0.3 | 10.7±0.3 | ～1.2×10 | ~3ns |
InAs/InAsSb T2SL 光伏探測器 – (工程樣品)
| 型號 | 冷卻 | 浸沒 | 截止波長 um | 峰值波長 um | 探測能力 cm·Hz1/2/W | 時間常數 |
| PVAS-5-0.1×0.1-TO39-NW-90 | 無 | 無 | 6.2±0.2 | 4.2±0.3 | ～1.2×10 | ~11ns |
| PVAS-2TE-5-0.1×0.1-TO8-wAl2O3-70 | 2TE | 無 | 5.8±0.2 | 4.0±0.3 | ~9.0×10 | ~4ns |
