658nm無線式光電自準直儀 - 筱曉光子新品速遞⑥

2022-03-14 11:22:56

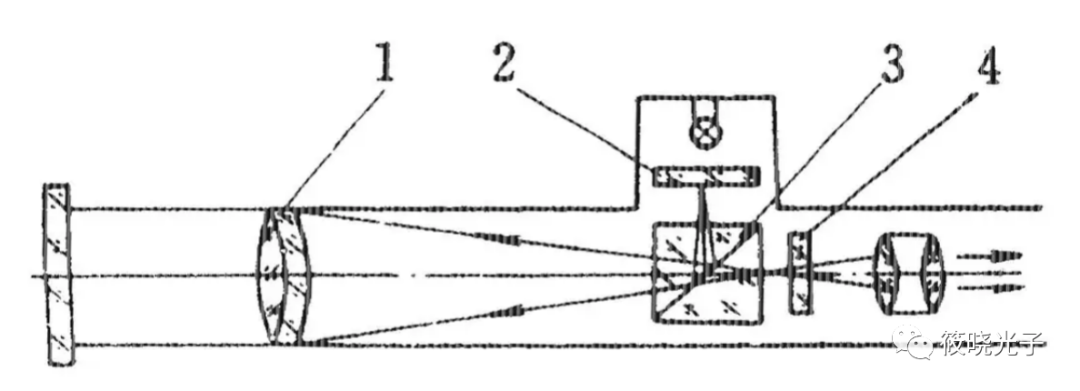

圖中激光光源自2處狹縫釋放，經3處分光棱鏡反射后，通過1處透鏡得到準直光輸出。準直輸出光被遠處的反射鏡反射回系統內部，并在CCD上成像。如果反射鏡完全垂直光束，CCD上的成像點將會出現在正中央，表明反射鏡相對光束的角度正好為90°，如果CCD上的成像點有一些偏離，表明反射鏡相對光束的角度距離完全90°有一點偏差。

筱曉光子的這款WECL100光電自準直儀采用了全新的設計理念，尺寸小巧，極具性價比。它采用了內置電池和無線連接方案，一方面可避免線纜應力對測量的干擾，另一方面方便用戶在調裝過程中，隨時通過手機或平板電腦讀取結果。

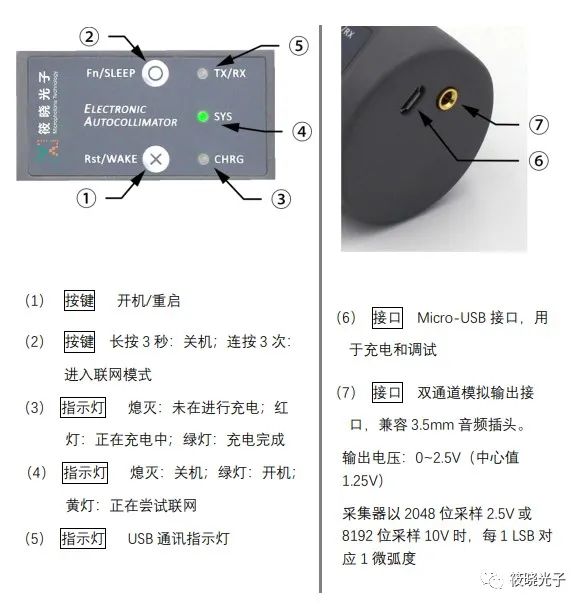

 設備外部交互示意圖

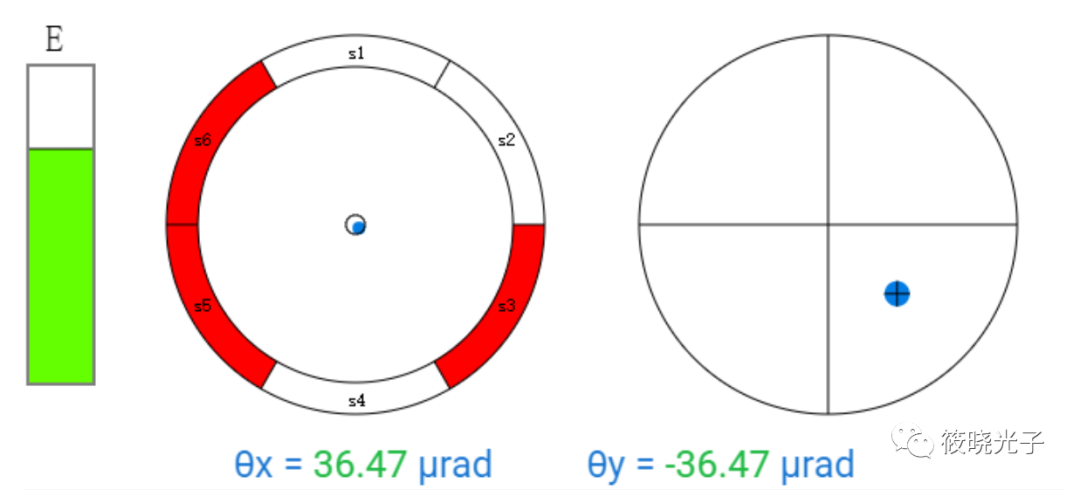

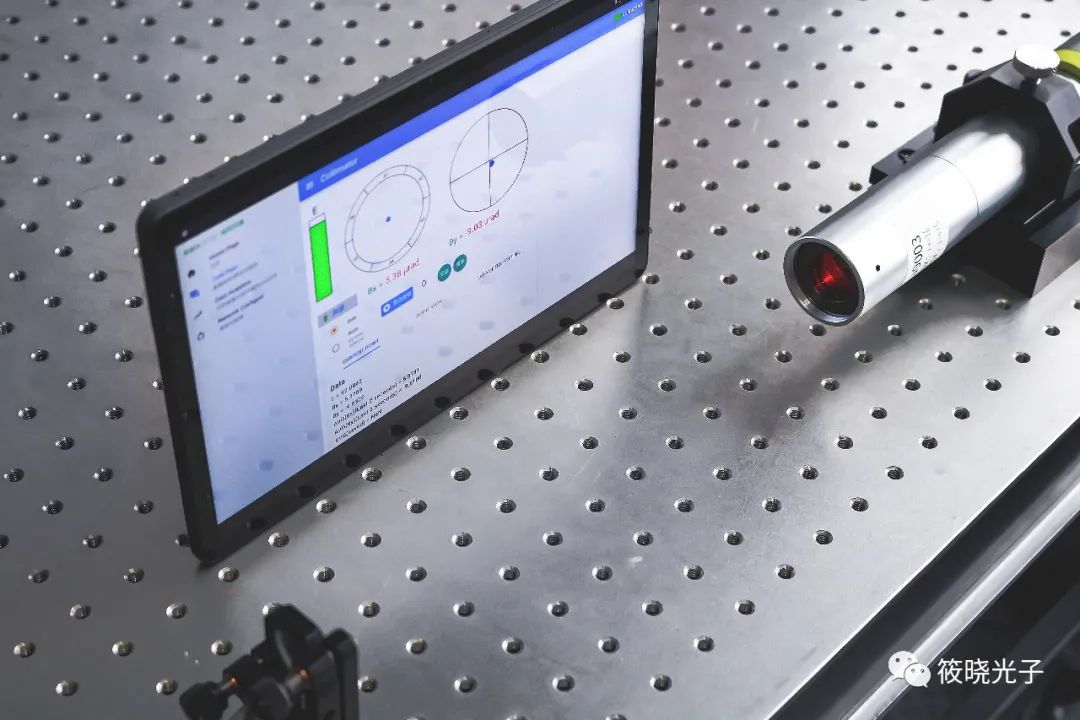

它可以測量10m以內的鏡面平面度，量程為±3.5 mrad，準確度不大于±5 urad。打開自準直儀和配套的平板熱點，啟動自準直儀APP后，等待自準直儀自動連接。當界面上顯示connected后，用一片金屬反射鏡將準直輸出光原路返回，便可以實時監測反射鏡的垂直度。

光電自準直儀
