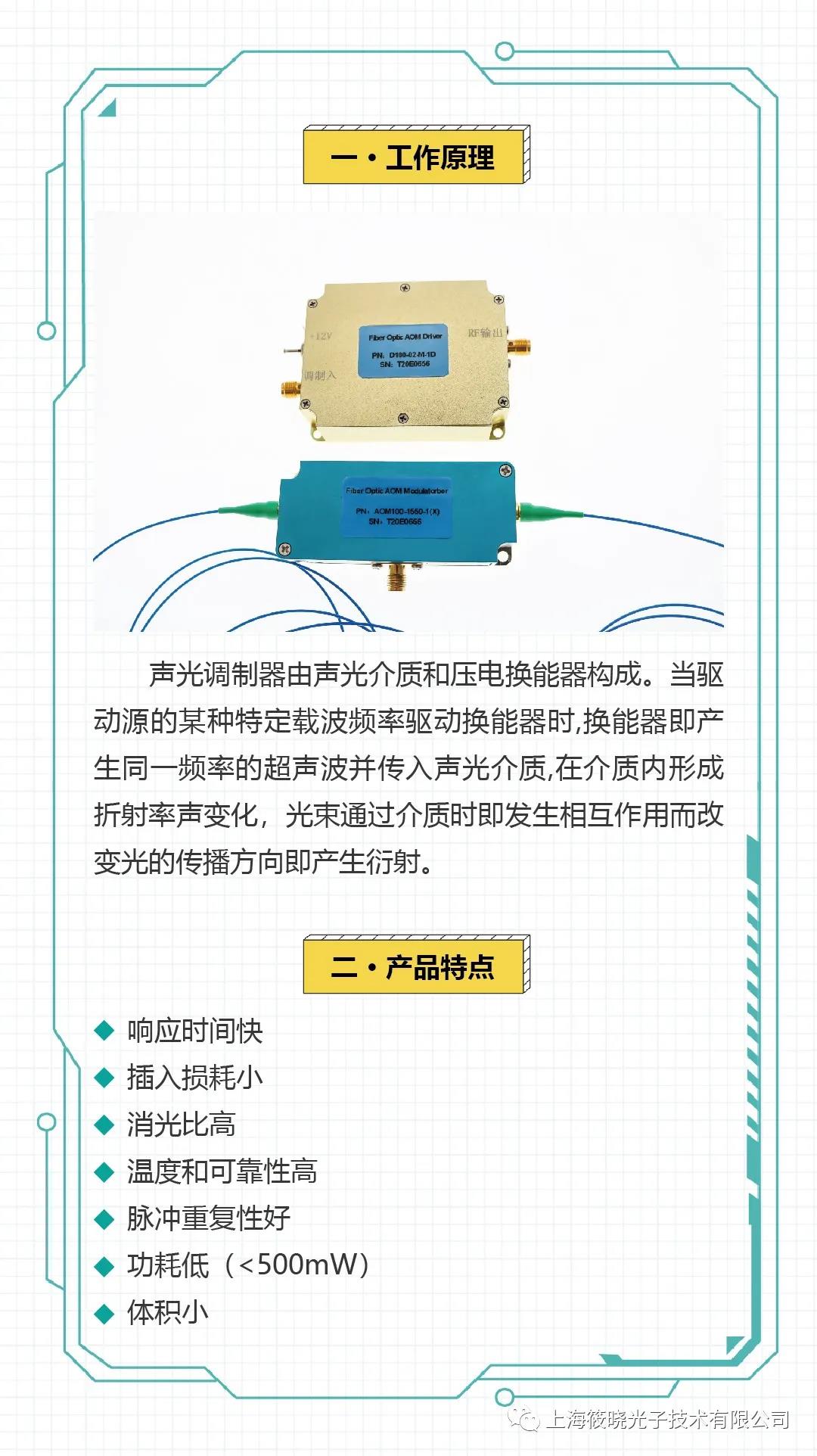

聲光調制器由聲光介質和壓電換能器構成。當驅動源的某種特定載波頻率驅動換能器時,換能器即產生同一頻率的超聲波并傳入聲光介質,在介質內形成折射率聲變化，光束通過介質時即發生相互作用而改變光的傳播方向即產生衍射。

產品特點

響應時間快

插入損耗小

消光比高

溫度和可靠性高

脈沖重復性好

功耗低(<500mW)

體積小

實驗測試

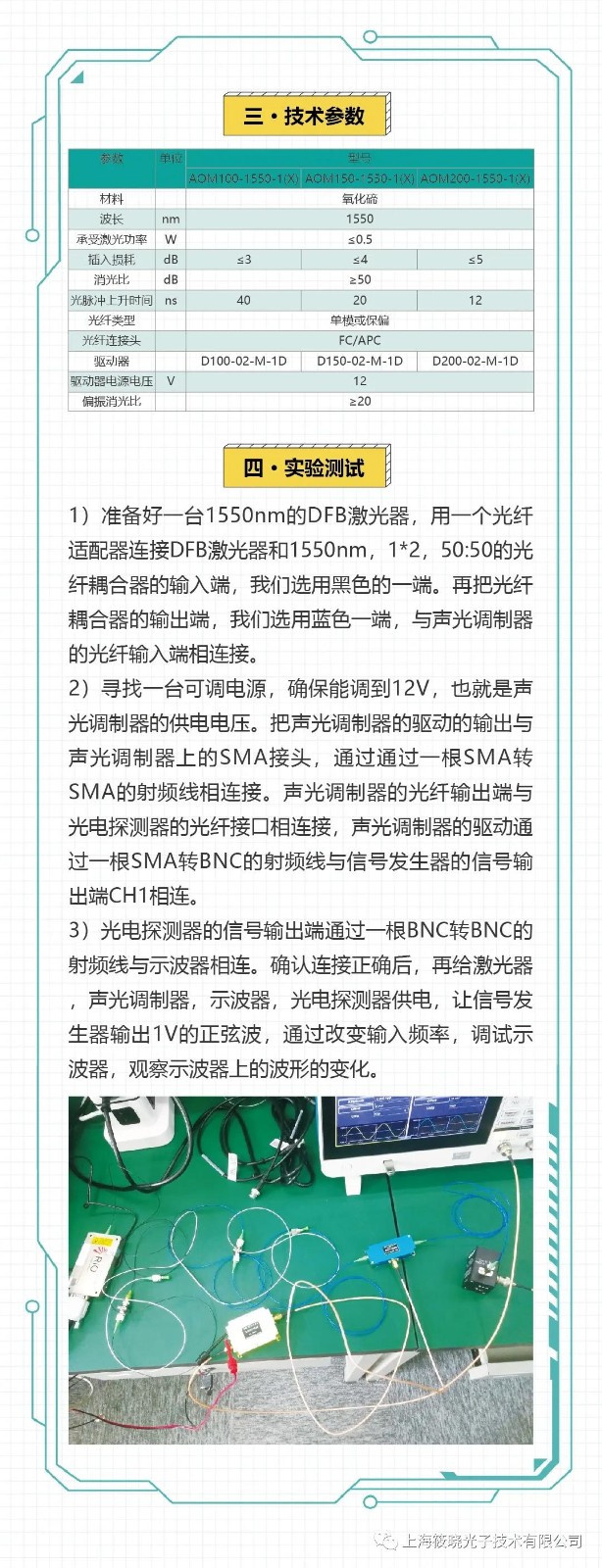

1)準備好一臺1550nm的DFB激光器，用一個光纖適配器連接DFB激光器和1550nm，1+2，50:50的光纖耦合器的輸入端，我們選用黑色的一端。再把光纖耦合器的輸出端，我們選用藍色一端，與聲光調制器的光纖輸入端相連接。

2)尋找一臺可調電源，確保能識到12V，也就是聲光調制器的供電電壓。把聲光調制器的驅動的輸出與聲光調制器上的SMA接頭，通過通過一根SMA轉5MA的射做線相連接。聲光調制器的光纖輸出端與光電探測器的光纖接口相連接，聲光調制器的驅動通過一根SMA轉BNC的射頻線與信號發生器的信號輸出端CH1相連。

3)光電探測器的信號輸出端通過一根BNC轉BNC的射頻線與示波器相連。確認連接正確后，再給激光器，聲光調制器，示波器，光電探測器供電，讓信號發生器輸出1V的正弦波，通過改變輸入頻率，調試示波器，觀察示波器上的波形的變化。

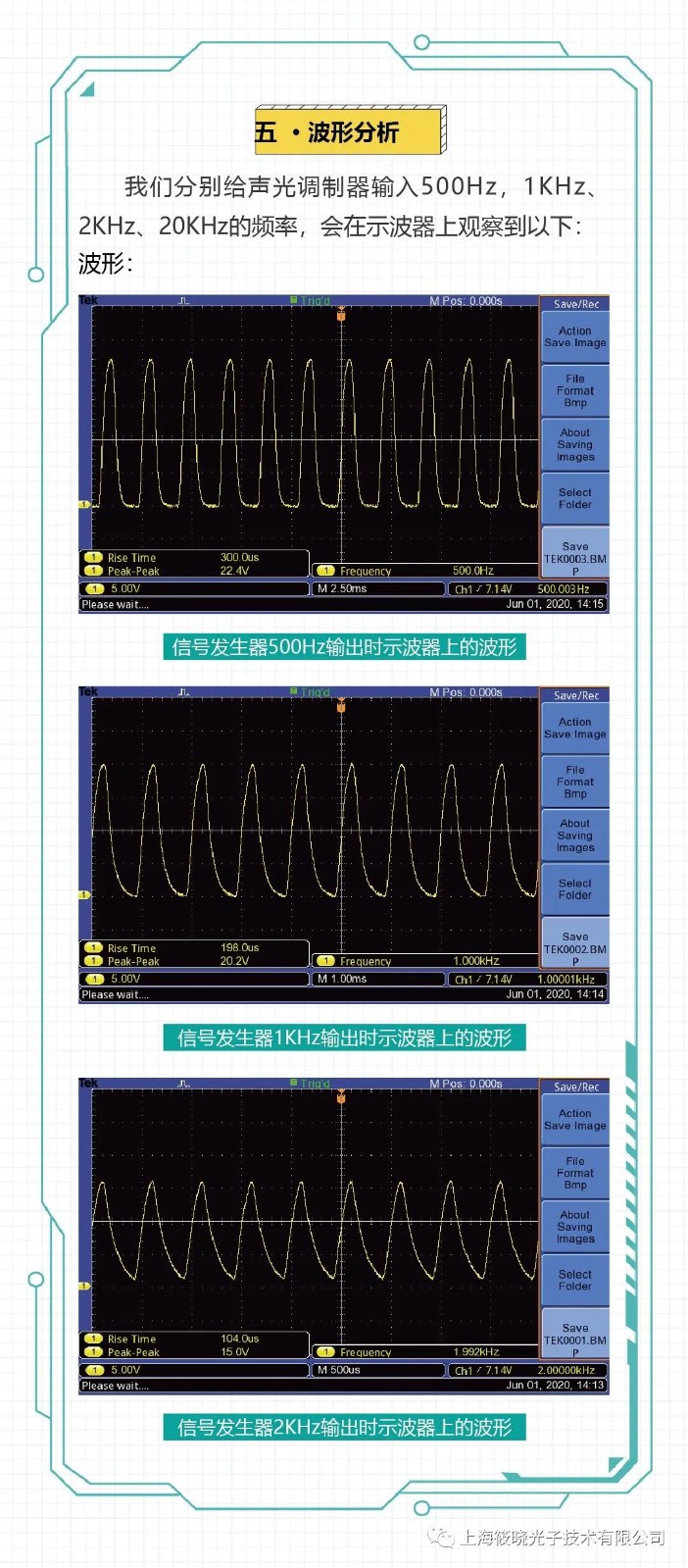

通過對以上波形的對比，我們會發現，當信號會隨著聲光調制器輸入頻率的增加，信號的上升時間會減小，并且從1KHz的時候就開始呈現線性的變化;而且信號的幅值也會隨著頻率的增加，而逐漸減小，頻率越大，幅值減小的越快。所得到的脈沖信號的波形也會越來越接近一個三角波。

產品應用

光纖傳感
