MCT探測器；響應波長范圍 2.0-15μm ；峰值波長 13μm；相對響應強度 0.23A/W；光敏面大小 2×2mm ；光學窗口 WZNSE AR
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040129 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
MCT-15-4TE放大探測器是一種熱電冷卻光電導HgCdTe(碲鎘汞，MCT)探測器。這種材料對2.0到15 μm的中紅外光譜波段光波敏感。半導體制冷片(TEC)采用一個熱敏電阻反饋電路對探測器元件的溫度控制在-30 °C，從而將熱變化對輸出信號的影響Min. 化。為了獲得z佳效果，我們推薦將輸出電纜(不附帶)與一個50歐姆的終端連接。由于探測器是AC偶合的，因此它需要一個脈沖或斬波輸入信號。 交流耦合探測器不會看到未斬波的直流信號，因?yàn)樗鼈儗χ粚?qiáng)度變化而不是強度的jue對值敏感。
產品特點
● 可探測的中紅外光波波段為2.0-15 μm
● 低通濾波器帶寬高達10Hz
● 高頻截止頻率：10MHZ
● 內置半導體制冷片提高靈敏度
● 2 mm x 2 mm的熱電冷卻探測元件
● SM1(1.035英寸-40)內螺紋
● 附帶符合當?shù)貐^(qū)域使用的電源適配器
產品應用
● 中紅外氣體分析
● 中紅外激光探測
光電探測器 MCT-15-4TE 參數
項目 | 數值 |
光電探測器 | MCT探測器 |
光敏面大小 | 2×2mm |
光學窗口 | WZNSE AR |
響應波長范圍 | 2.0 - 15μm |
峰值波長 | 13um |
相對響應強度 | 0.26A/W@10.6um |
方向性 | ±10o |
NEP | 6*10-15 W/Hz1/2 |
工作帶寬 | 10HZ-14MHZ |
電壓噪聲密度 (0.02 MHz) | 3.7nv/Hz1/2 |
響應度Detectivity±20%（9um） | 1.0E+10cmHz1/2/W |
Responsivity±20% (λ=9 μm) | 0.23A/W |
輸出阻抗 | 450KΩ |
尺寸 | 27×49.4×25 |
Max. 輸出電壓 | ±10V |
工作溫度 | 10~50 ℃ |
Max. 壓力差 | ±50kPa |

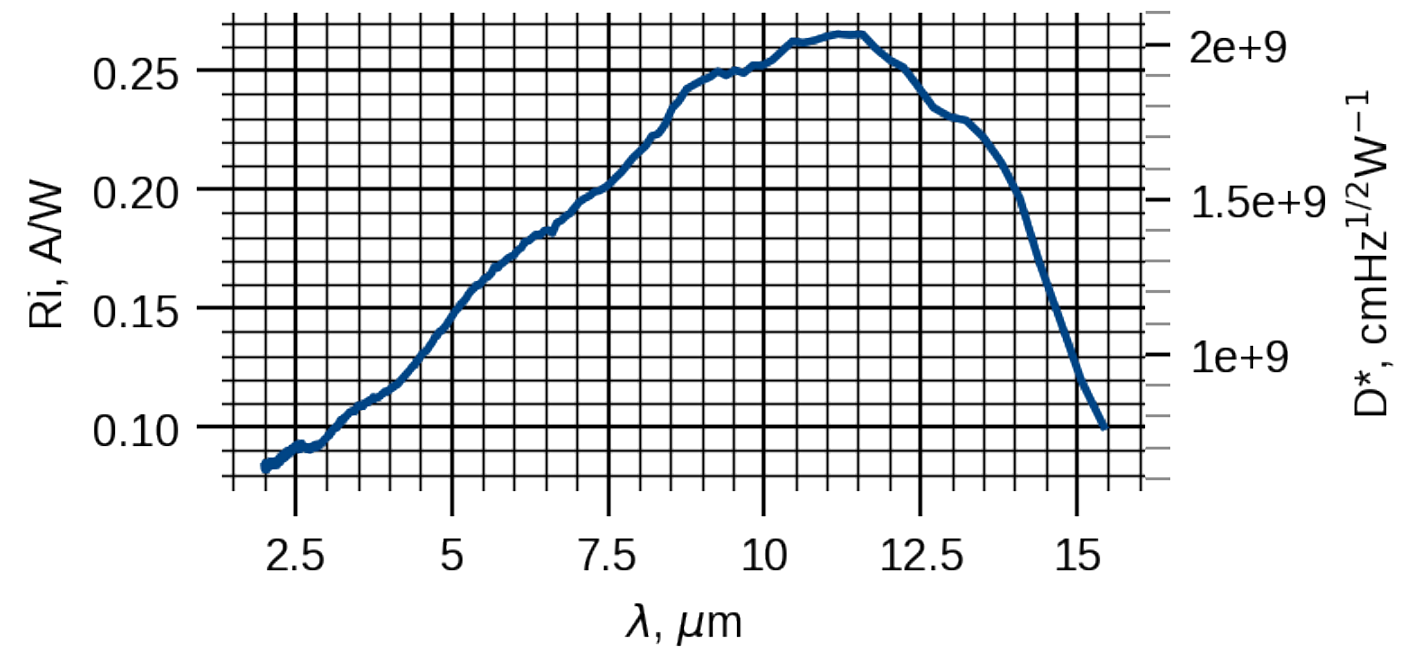

響應光譜
調制線性度測試（采用MCT-15-4TE 中紅外MCT探測器測試）
尺寸圖
安裝舉例
