1053nm超短脈沖種子激光器.pdf
×
復制成功
微信號：13061644116
添加微信好友，了解更多產品詳情。
中心波長：1053nm；脈沖重復頻率：~6MHz；峰值功率：300mW；脈寬：1-10ns可調；保偏 PM980輸出；FC/APC接頭慢軸對準
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80080040 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
筱曉光子的超短皮秒脈沖種子激光器驅動是14pin蝶形封裝激光器模塊驅動的理想選擇，適用于脈沖寬度小于1ns的應用。應用包括材料加工，時間分辨光譜，LIDAR等。驅動電路由單個5V電源提供。所有其他所需的電壓都通過高效轉換電源在電路板上產生。驅動器提供一個雙向比例-積分-微分控制器（PID）熱電冷卻器控制器（TEC），其電流為3A，電壓為4.2V。搭載LD-PD inc 1020-1083nm的DFB激光二極管可以實現60ps脈寬，峰值功率300mw的超快輸出。
電學參數
參數 | 符號 | Min. | 典型 | Max. 值 | 單位 |
脈沖電流幅值 | Iamp | 0 | 2 | A | |
兼容電壓 | Vc | 3 | V | ||
脈沖重復頻率 | F | single shot | 6 | MHz | |
觸發輸入 (50Ohm阻抗) | Vin | 3 | 5 | V | |
觸發輸出 (50Ohm阻抗) | Vout | 3.3 | V | ||
芯片溫度 | Top | 15 | 25 | 55 | ℃ |
脈沖設定精度 | τstep | 0.1 | ns | ||
外部電源 (電壓) | V | 4.75 | 5 | 5.25 | V |
外部電源(電流) | I | 0.3 | 1 | A | |
尺寸 | 80×85×21 | mm | |||
熱量 | 板載TEC控制器將根據需要提供加熱和冷卻以保持所需的工作點。 熱敏電阻和TE冷卻器都在激光二極管封裝中（不包括）。 客戶可能需要在高耗散條件下提供熱聚集和/或強制空氣進行散熱。 | ||||
光學參數
光脈沖 測試條件: F = 1MHz, case temperature 25°C. | |||||
參數 | 符號 | Min. | 典型 | Max. | 單位 |
峰值功率 | Ppeak | 250 | 300 | mW | |
脈寬(FWHM) | τ | 1 | 10 | ns | |
中心波長 | λ | 1028 | 1080 | nm | |
波長容差 | λt | 1 | nm | ||
波長熱效率 | Δλ/ΔT | 90 | 110 | pm/℃ | |
極限工作條件 | |||
參數 | Min. | Max. | 單位 |
激光器驅動電流 (Pulse, 2% duty cycle) | 2 | A | |
激光器保留電壓 | 1 | V | |
TEC電流 | 1 | A | |
TEC電壓 | 4 | V | |
存儲溫度 | 5 | 80 | ℃ |
工作溫度 | 10 | 50 | ℃ |
測試條件: case temperature 25°C.脈沖波形

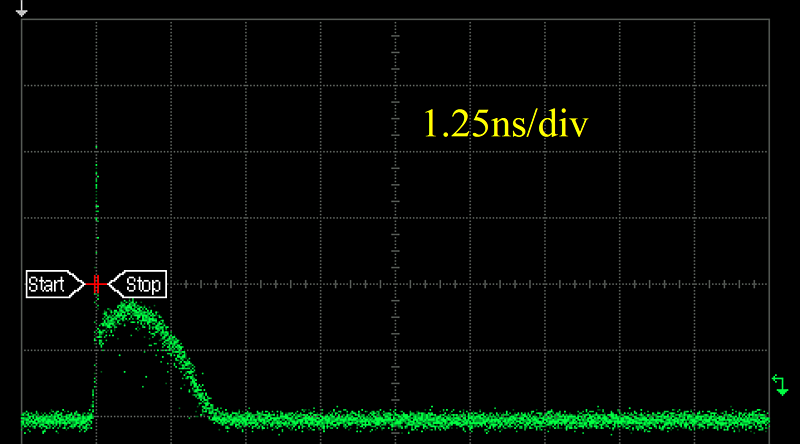

1 ns Pulse shape
Iamp = 1A, F = 1MHz, Top = 25C; Triggered by splitted optical signal; 1.25ns/div

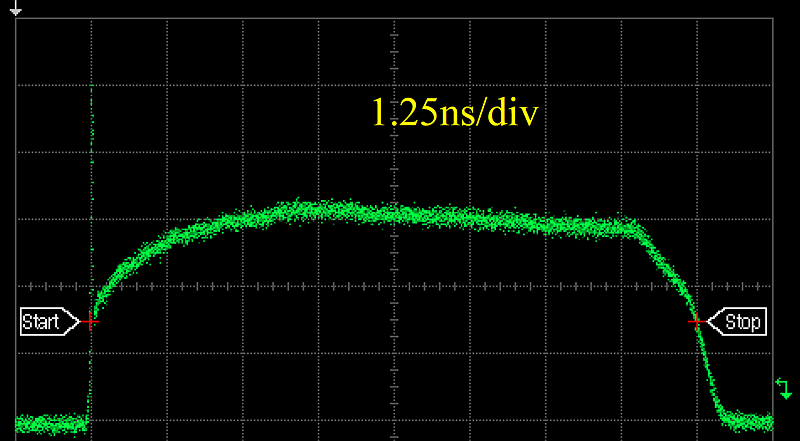

10ns Pulse shape
Iamp = 1A, F = 1MHz, Top = 25C; Triggered by splitted optical signal; 1.25ns/div
光譜圖
● 300mW峰值功率
● 中心波長可以選擇1020-1083nm
● 60ps脈沖持續時間（半高寬）
● 搭載TEC控制器
● USB/RS 232/CAN接口
● 兼容LabView
● 光纖激光種子源
● 汽車激光雷達
● 設備校準
規格 | |||||
參數 | 符號 | Min. | Typ. | Max. | 單位 |
脈沖電流幅度 | Iamp | 0 | 2 | A | |
恒流制輸出電壓 Compliance voltage | Vc | 3 | V | ||
脈沖重復率 | F | single shot | 6 | MHz | |
脈沖持續時間（FWHM） | τ | 1 | 10 | ns | |
脈沖持續時間精度設置 | τstep | 0.1 | ns | ||
觸發輸入（50歐姆阻抗） | Vin | 3 | 5 | V | |
觸發輸出（50歐姆阻抗） | Vout | 3.3 | V | ||
芯片溫度 | Top | 15 | 25 | 55 | ℃ |
外部電源（電壓） | V | 4.75 | 5 | 5.25 | V |
外部電源（電流） | I | 0.3 | 1 | A | |
尺寸 | - | 80×85×21 | mm | ||
光脈沖 測試條件: Iamp = 1A, F = 1 MHz, τ = 5ns, 外殼溫度 25°C. | |||||
參數 | 符號 | Min. | Typ. | Max. | 單位 |
峰值功率 | Ppeak | 250 | 300 | mW | |
中心波長 | λ | 1028 | 1080 | nm | |
波長容差 | λt | 1 | nm | ||
波長熱系數 | Δλ/ΔT | 90 | 110 | pm/℃ | |
jue對Max. 額定值 | |||
參數 | Min. | Max. | 單位 |
LD正向電流（脈沖，2%占空比） | 2 | A | |
激光二極管反向電壓 | 1 | V | |
TEC電流 | 1 | A | |
TEC電壓 | 4 | V | |
儲存溫度范圍（原始密封包裝中） | 5 | 80 | °C |
外殼工作溫度范圍 | 10 | 50 | °C |
典型性能僅供參考
測試條件: @ operating point, case temperature 25°C.
1 ns脈沖形狀
Iamp=1A，F(xiàn)=1MHz，Top=25C；由分裂光信號觸發；1.25ns/div
10ns脈沖形狀
Iamp=1A，F(xiàn)=1MHz，Top=25C；由分裂光信號觸發；1.25ns/div
熱敏電阻規格 | 光纖規格 | ||||||
參數 | 值 | 單位 | 參數 | HI1060 | PM980 | 單位 | |
熱敏電阻類型 | NTC | 數值孔徑 典型值 | 0.14 | 0.12 | |||
電阻 @25°C | 10 ± 0.1 | kΩ | 截止波長 | 920±50 | 900±70 | nm | |
Beta 0-50°C | 3375 | K | 模場直徑 (@1060nm) | 6.2±0.3 | 6.6±0.3 | μm | |
| 包層直徑 | 125±1 | 125±1 | μm | |||
芯層到包層的偏移 Core-to-cladding offset | ≤0.5 | ≤0.5 | μm | ||||
長 | 1.0 ± 0.1 | 1.0 ± 0.1 | m | ||||
連接器 | FC/APC (narrow key) | ||||||
連接器與PANDA光纖對齊 | |||||||
| |||||||
尺寸
型號示例
OP-1064-PM-300-ns -> 300mW pulse power at wavelength 1064nm, PM-980 fiber
OP-1064-HI-300-ns -> 300mW pulse power at wavelength 1064nm, HI-1060 fiber
OP-1030-PM-300-ns -> 300mW pulse power at wavelength 1030nm, PM-980 fiber
相關型號
| 型號 | 峰值波長范圍3 | 輸出脈沖功率4 | 脈沖持續時間 | 光譜寬度4 (-10dB) | 波長溫度可調性 | 工作電流 |
|---|---|---|---|---|---|---|
| nm | mW | nm | pm/K | mA | ||
| DFB-10XX-YY-300-GS | 1027 – 1080 | 300 | 50 ps | 0.150 | 90 | 600 |
| OP-10XX-YY-300-GS 5 | 1027 – 1080 | 300 | 60 ps | 0.150 | 90 | 600 |
| OP-10XX-YY-300-ns 5 | 1027 – 1080 | 300 | 1-10 ns | 0.150 | 90 | 1000 |
3–該范圍內的任何波長都可用，公差為±1nm
4–在增益切換模式下
5–皮秒（增益切換）和納秒激光二極管驅動器可與激光器一起訂購或單獨訂購
該設備發出的光是不可見的，可能對人眼有害。設備運行時，避免直視光纖連接器。在連接器打開的情況下操作時，必須佩戴適當?shù)募す獍踩坨R。
jue對Max. 額定值只能在短時間內應用于激光二極管。長時間暴露于Max. 額定值或暴露于一個以上的Max. 額定值可能會導致設備損壞或影響其可靠性。在超出Max. 額定值的情況下操作激光二極管可能會導致設備故障或安全隱患。
必須使用與部件一起使用的電源，以確保不會超過Max. 正向電流。
需要為散熱器上的激光二極管提供適當?shù)纳崞?。激光二極管必須用4個螺釘（以X型方式擰緊，初始扭矩設置為0.075Nm，最終X型螺栓擰緊至0.15Nm）或夾具安裝在散熱器上。散熱器表面平整度的偏差必須小于0.05mm。建議在外殼底部和散熱器之間使用銦箔或?qū)彳洸牧献鳛闊峤涌凇２幌Ｍ褂脽釢櫥?/p>
避免激光二極管的背反射。它可能會在頻譜和功率穩定性方面對設備性能產生影響。它還可能導致致命的激光二極管端面損壞。強烈建議使用光學隔離器來阻擋背反射。不要拉動光纖。不要彎曲半徑小于3 cm的光纖。
只能使用干凈的光纖連接器操作激光模塊。必要時，定期檢查并清潔接頭。要清潔連接器，只能使用與潔凈室兼容的紙巾，將一些異丙醇放在上面并仔細清潔連接器的端面，或使用專用的光纖清潔工具。僅在關閉激光電流的情況下進行清潔。
靜電放電可能導致設備故障。采取必要的預防措施防止ESD。
