隔離器，TGG技術；光纖耦合自由空間；提供定制解決方案。
產品特點：
TGG技術
光纖耦合自由空間
提供定制解決方案
應用領域：
光纖激光器
光纖傳感
核心參數：
參數 | 單位 | 532nm | 635nm | 650nm | 780nm | 850nm | 980nm | 1030nm | 1060nm | |
隔離度(23℃，All SOP) | Typ | dB | 26 | 26 | 26 | 28 | 28 | 30 | 30 | 30 |
Min | dB | 23 | 23 | 23 | 24 | 24 | 25 | 25 | 25 | |
插入損耗(All SOP) | Max | dB | 2.3 | 2.0 | 2.0 | 1.5 | 1.5 | 1.2 | 1.2 | 1.2 |
偏振相關損耗 | Max | dB | 0.2 | 0.2 | 0.2 | 0.18 | 0.18 | 0.15 | 0.15 | 0.15 |
偏振模色散PMD | Max | ps | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
回波損耗 | Min | dB | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
光功率處理 | Max | mW | 50 | 100 | 100 | 150 | 150 | 250 | 250 | 250 |
包裝尺寸 | Cylinder | mm | Φ21xL60 | Φ21xL75 | Φ21xL75 | Φ24xL80 | Φ24xL80 | Φ24xL95 | Φ24xL95 | Φ24xL95 |
工作溫度 | ℃ | 10~50 | ||||||||
存儲溫度 | ℃ | 0~60 | ||||||||
以上規格適用于不帶連接器的部件。添加連接器可能會影響IL、RL和PDL。 SOP=極化狀態 | ||||||||||

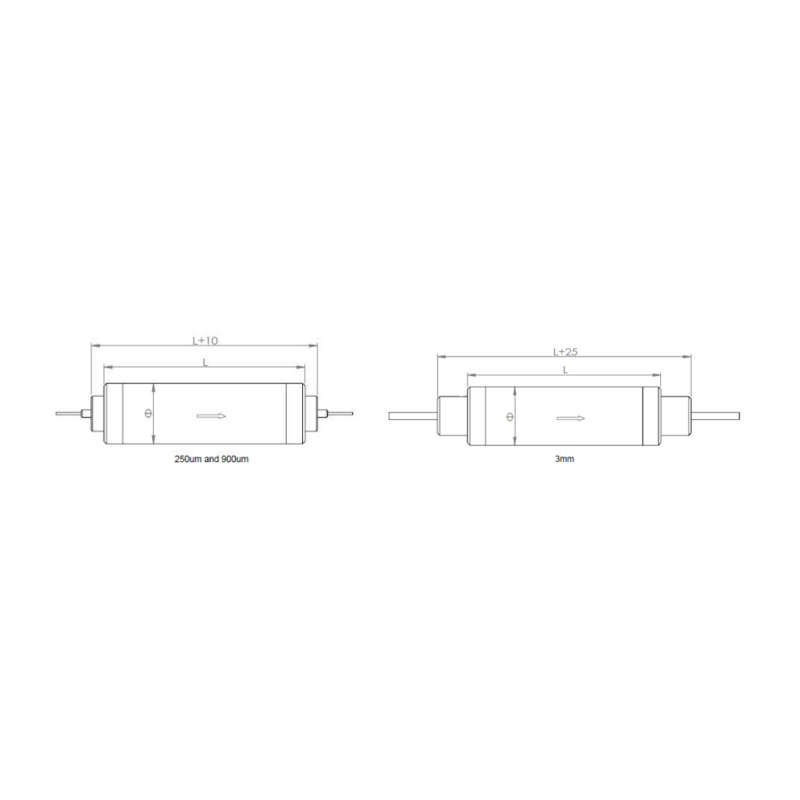

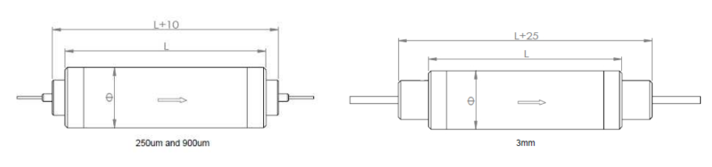

尺寸圖：
附件1：可選配置表
可選配置 | |||||||
VIS | 波長 | 光纖類型 | 套管 | 尾纖長度 | 接頭 | Max. 光功率* （可選） | 封裝（可選） |
VIS | 532=532nm | S=Single-Mode | B=250um | 10=1.0m | FA=FC/APC | X=Others | X=Others |
635=635nm | X=Others | L=900um | 15=1.5m | FC=FC/PC | |||
650=650nm | H=3mm | 20=2.0m | SA=SC/APC | ||||
780=780nm | 30=3.0m | SC=SC/PC | |||||
850=850nm | X=Others | ST=ST/PC | |||||
980=980nm | LA=LC/APC | ||||||
1030=1030nm | LC=LC/PC | ||||||
1060=1060nm | X=Others | ||||||
X=Others | NE=None | ||||||
* Max. 功率會影響其他規格。 | |||||||
附件2：型號貨號對照表
型號 | 貨號 | 產品標題 | 工作波長 | Max. 光功率 | Min. 隔離度 | 接頭 |
VIS532SL10FA | 532nmTGG單模隔離器 | 532nm | 50mW（可選） | 23dB | FC/APC | |
VIS635SL10FA | 635nmTGG單模隔離器 | 635nm | 100mW（可選） | 23dB | FC/APC | |
VIS650SL10FA | 650nmTGG單模隔離器 | 650nm | 100mW（可選） | 23dB | FC/APC | |
VIS780SL10FA | 750nmTGG單模隔離器 | 780nm | 150mW（可選） | 24dB | FC/APC | |
VIS850SL10FA | 850nmTGG單模隔離器 | 850nm | 150mW（可選） | 24dB | FC/APC | |
VIS980SL10FA | 980nmTGG單模隔離器 | 980nm | 250mW（可選） | 25dB | FC/APC | |
VIS1030SL10FAXX | 1030nmTGG單模隔離器 | 1030nm | 250mW（可選） | 25dB | FC/APC | |
VIS1060SL10FA | 1060nmTGG單模隔離器 | 1060nm | 250mW（可選） | 25dB | FC/APC |
