窄線寬微型全波段可調諧DFB激光模塊

LD 正向電流：300mA，LD 反向電壓：2V，SOA 正向電流：1050mA，SOA 反向電壓：2V，PD正向電流：10mA，PD反向電壓：20V

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : A80012793
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

 西北華中華東華南 Daisy
18602170419 同微信 可掃碼
 info@microphotons.com
 華北西南東北 Moli
13061644116 同微信 可掃碼
 info@microphotons.com

產品總覽

Max. 額定值

參數

符號

Min.

Max.

單位

條件

存儲溫度

Tstg

-40

85

oC


工作外殼溫度

Tc

-5

75

oC

TEC operation

LD 正向電流

IfLD

-

300

mA


LD 反向電壓

VrLD

-

2

V


SOA 正向電流

IfSOA

-

1050

mA


SOA 反向電壓

VrSOA

-

2

V


PD 正向電流

IfPD

-

10

mA


PD 反向電壓

VrPD

-

20

V


TEC1 電流 (LD)

Itec1

-

1.2

A

Tth=-5～+95℃

TEC1 電壓 (LD)

Vtec1

-

3.47

V


TEC2 電流 (濾波器)

Itec2

-

0.7

A

Tth=-5～+95℃

TEC2 電壓 (濾波器)

Vtec2

-

1.9

V


存儲相對濕度 (無凝結)

RH

0

85

%


工作相對濕度 (無凝結)

RH

5

85

%


光纖彎曲半徑

-

15

-

mm






參數（Tc=25oC，BOL，除非另有規定）

參數

符號

Min.

典型

Max.

單位

條件

光輸出功率

Pf

13

dBm

CW

LD 工作溫度

TLD

18

-

62

oC

額定功率, CW

LD 正向電流

IfLD

-

250

-

mA

CW, fixed

LD 正向電壓

VfLD

-

-

2.65

V

額定功率, CW

SOA 正向電流

IfSOA

-

-

500

mA

額定功率, CW, BOL

SOA 正向電壓

VfSOA

-

-

2.65

V

額定功率, CW

波長

λp

1528.773

-

1566.723

nm

額定功率, CW

光譜線寬

Δν

-

-

500

kHz

額定功率, CW

邊模抑制比

SMSR

40

-

-

dB

額定功率, CW

光隔離

Iso

25

-

-

dB


相對強度噪聲

RIN

-

-

-135

dB/Hz

10MHz

ITU 網格頻率穩定性 (BOL)

Δfs

-3

-

3

GHz

Im=const.，Tc=-5°C/75°C，相比之下Tc=35°C

濾波器工作溫度

Tf

30

-

62.5

oC


濾波器溫度系數

ΔTf

-

15

-

pm/oC

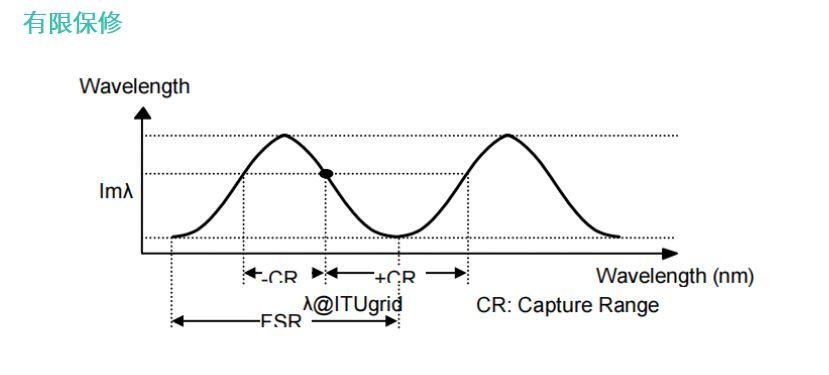

自由光譜范圍

FSR

-

50

-

GHz

請參閱注釋 1

網格間距

-

-

50

-

GHz


捕獲范圍（負側）

-CR

14.0

-

22.5

GHz

參見注釋 1，符合古河測試條件

捕獲范圍（正側）

+CR

27.5

-

36.0

GHz

參見注釋 1，符合古河測試條件

功率監視器電流

Im

8

-

1200

μA

VrPD=5V, 額定功率, CW

功率監視器暗電流

Id

-

-

100

nA

VrPD=5V

波長監視器電流

Imλ

2

-

1200

μA

VrPD=5V, 額定功率, CW

波長監視器暗電流

Idλ

-

-

100

nA

VrPD=5V

跟蹤誤差

TE

-0.5

-

0.5

dB

Im=const.，Tc=-5°C/75°C，相比之下Tc=35°C

TEC1 電流 (LD)

Itec1

-

-

0.81

A

Tc=75°C, 額定功率, CW

TEC1 電壓 (LD)

Vtec1

-

-

3.15

V

Tc=75°C, 額定功率, CW

TEC2 電流 (濾波器)

Itec2

-

-

0.5

A

Tc=75°C, 額定功率, CW

TEC2 電壓 (濾波器)

Vtec2

-

-

1.8

V

Tc=75°C, 額定功率, CW

n總功耗

(PLD+PSOA+PTEC1+PTEC2)

Ptotal

-

-

3.8

W

Tc=75°C, 額定功率, CW

熱敏電阻 B 常數

Bth

-

3900

-

K


熱敏電阻電阻

Rth

9.5

10

10.5

kΩ

TLD=25oC

極化消光比

Er

20

-

-

dB

額定功率, CW

 BOL：壽命初期，OpRL：光回波損耗





波段

型號

頻道

λ (nm)

ITU 頻率 (THz)

FRL15TCWB-H6C-19610-D

1

1528.773

196.100

2

1529.163

196.050

~

~

~

95

1566.314

191.400

96

1566.723

191.350

波長值以真空為參考。波長 (λ) 和 ITU 頻率 (f) 的關系為 λ [nm] = 299792458 / f [THz] /1000。FITEL 波長代碼表示為 100 x f [THz] 四舍五入的 5 位整數。

序列號

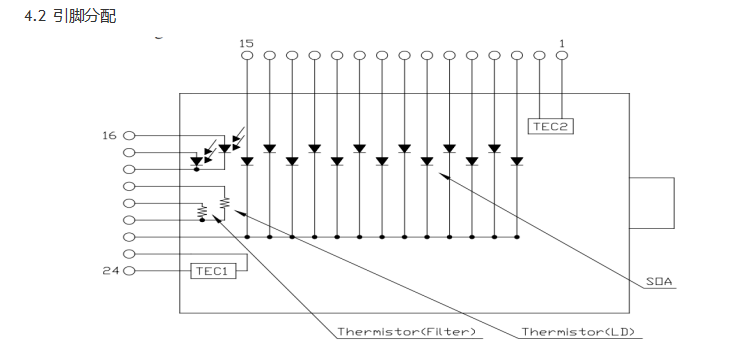

引腳定義

序列號

引腳定義

1

TEC2(Filter)(+)

13

LD4 Anode(+)

2

TEC2(Filter)(-)

14

LD5 Anode(+)

3

LD12 Anode(+)

15

LD6 Anode(+)

4

LD11 Anode(+)

16

Power Monitor PD Anode(-)

5

LD10 Anode(+)

17

Wavelength Monitor PD Anode(-)

6

LD9 Anode(+)

18

PD Cathode(+)

7

SOA Anode(+)

19

Thermistor(LD)

8

LD8 Anode(+)

20

Thermistor(Filter)

9

LD7 Anode(+)

21

Thermistor Common

10

LD1 Anode(+)

22

LD, SOA, Cathode Common(-)

11

LD2 Anode(+)

23

TEC1(LD)(-)

12

LD3 Anode(+)

24

TEC1(LD)(+)









光纖尾纖規格

參數

Min.

典型

Max.

單位

條件

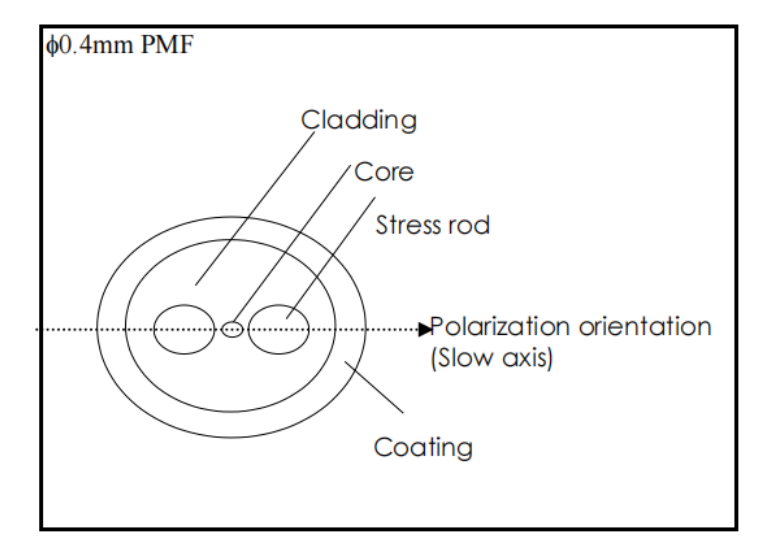

光纖

保偏光纖



截止波長

-

1400

-

nm


模場直徑

-

10

-

μm

λ=1.55μm

包層直徑

122

125

128

μm


光纖直徑

-

0.4

-

mm

UV coating

尾纖長度

1

-

-

m

外殼邊緣至連接端

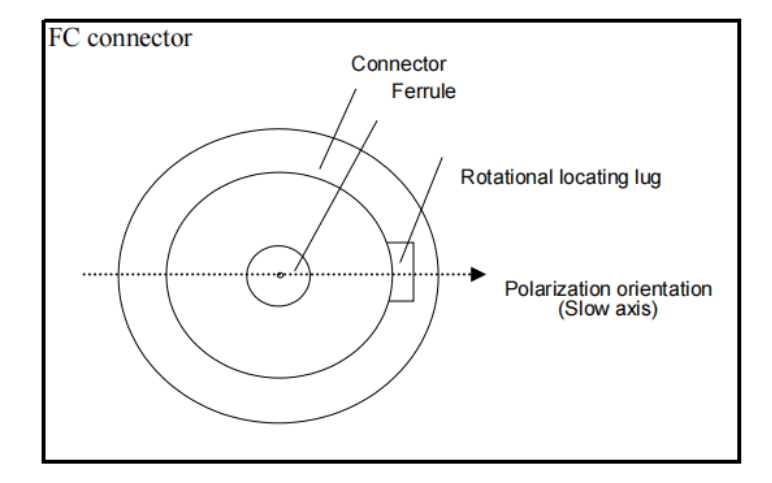

光纖連接器

FC/SPC


偏振軸

慢軸



附帶數據

數據應在 Pf=13dBm 下測量

參數

                  條件

型號


序列號


通道號


引腳號


波長

Tc=25°C,  Pf=額定功率

測量的 LD 工作溫度

Tc=25°C,  Pf=額定功率

測量的濾波器工作溫度

Tc=25°C,  Pf=額定功率

SOA 正向電流

Tc=25°C,  Pf=額定功率

功率監測器電流

Tc=25°C,  Pf=額定功率

波長監測器電流

Tc=25°C,  Pf=額定功率



符合 RoHS 標準

本產品符合 RoHS 要求（指令 2011/65/EU，請參閱下表中的重點內容）。

請注意，當前設計通過使用一些鉛含量豁免來滿足 RoHS 指令，因此請咨詢技術聯系人了解詳細信息。

材料

濃度

鎘 (Cd)

<100ppm

六價鉻 (Cr VI)

<1000ppm

汞 (Hg)

<1000ppm

多溴聯苯 (PBB)

<1000ppm

多溴二苯醚 (PBDE)

<1000ppm

鉛 (Pb)

<1000ppm

















警告

（1）光纖端發射出的激光是人眼無法看見的，會對人眼造成傷害。設備運行時，請避免直視光纖。

（2）設備易受靜電和浪涌電流損壞。操作前需采取靜電防護和浪涌防護措施。





安全信息

安全符合 21 CFR1040.10

本產品符合 21 CFR1040.10，3b 類激光產品。光纖或連接器末端會發出不可見的激光輻射。避免直接暴露在光束下。
產品特點

低驅動電流，

高斜率效率，

高邊模抑制比，

根據ITU-T網格選擇波長

50 GHz間距

RoHS符合要求的包裝


產品應用

STM-16 DWDM傳輸系統

OC-48


通用參數


技術參數:  (TLD=Tset, Tc=25°C, )

參數

符號

Min.

典型

Max.

單位

條件

光輸出功率



Pf






mW



CW

FRL15DDB5

5

-

-

FRL15DDBA

10

-

-

LD 正向電流



If






mA



Rated power, CW,BOL*1

FRL15DDB5

-

-

60

FRL15DDBA

-

-

100

安裝溫度

Tset

20

-

35

°C

*2,CW

LD 正向電壓

Vf

-

-

1.8

V

Rated power, CW

閾值電流

Ith

-

10

20

mA

BOL

斜率效率

η

0.10

0.20

0.35

W/A

Rated power, CW

輸入阻抗

Zin

-

25

-

Ω


波長

λ

λITU-0.1

λITU

λITU+0.1

nm

,CW,

l=1527.22~1610.06,See Table.1

光譜線寬 (-20dB全寬)

Δλ

-

-

0.4

nm

*2,2.5Gb/s NRZ

邊模抑制比

SMSR

35

45

-

dB

, CW



色散損失



DP



-



-



2



dB

,2.5Gb/s NRZ,

1800ps/nm(100km)

截止頻率

fc

2

-

-

GHz

, -1.5dB Optical

上升/下降時間 (10-90%)

tr, tf

-

-

150

ps

,2.5Gb/s NRZ

光隔離度

Iso

25

-

-

dB




相對強度噪聲



RIN



-



-



-145



dB/Hz

,CW OpRL<-25dB*3,

100MHz

監測電流



Im






mA



,CW, VrPD=5V

FRL15DDB5

0.02

-

1

FRL15DDBA

0.04

-

1

監測暗電流

Id

-

-

100

nA

VrPD=5V

跟蹤誤差

TE

-0.5

-

0.5

dB

Im=constant, Tc = -5 to 70°C

TEC 電流

Itec

-

-

1.2

A

Tc=70°C,,CW

TEC 電壓

Vtec

-

-

2.4

V

Tc=70°C,,CW

熱敏電阻B常數

B

-

3900

-

K


熱敏電阻

R

9.5

-

10.5

kΩ

Tset=25°C


1 BOL : 壽命初期

*2: 平均功率 (half of Pf)

 *3 OpRL : 光回波損耗



jue對Max. 額定參數

參數

符號

Min.

Max.

單位

條件

存儲溫度

Tstg

-40

85

°C

-

工作機身溫度

Tc

-5

70

°C

-

LD 反向電壓

VrLD

-

2

V

-

LD 正向電流

IfLD

-

130

mA

-

PD 反向電壓

VrPD

-

20

V

-

PD 正向電流

IfPD

-

5

mA

-

TEC 電流

Itec

-

1.6

A

-

TEC 電壓

Vtec

-

2.6

V

-





光纖尾纖技術規格

參數

指標

單位

光纖類型

康寧 SMF-28

-

正常光纖長度

1米

mm

連接器類型

SC/SPC或FC/APC 可選

-

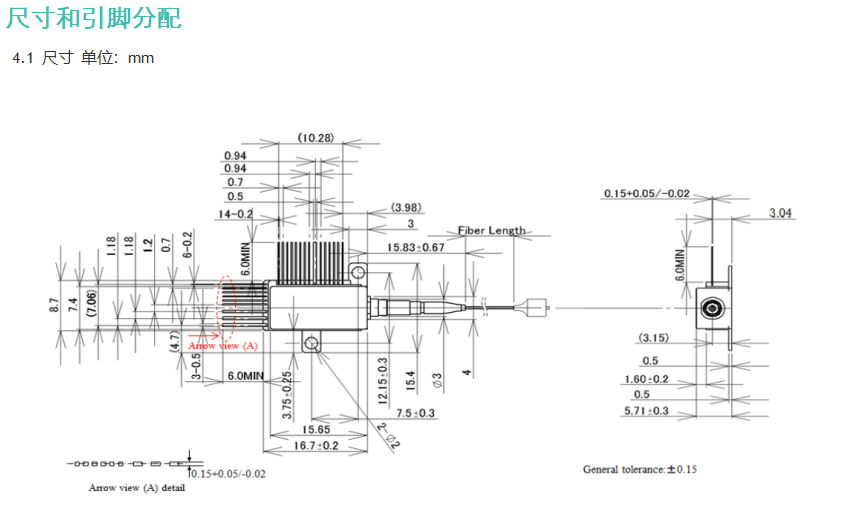

尺寸和引腳






PIN No.

Object

PIN No.

Function

1

Thermistor

8

Case Ground

2

Thermistor

9

Case Ground

3

LD Cathode(-)

10

No Connect

4

Monitor Anode(-)

11

Laser Anode(+), Case Ground

5

Monitor Cathode(+)

12

Laser RF

6

TEC(+)

13

Laser Anode(+), Case Ground

7

TEC(-)

14

No Connect


波長型號對照表Table 1

波長值以真空為參考。

波長(λ) 和ITU頻率具有如下關系：λ[nm]=299792458/f[THz]/1000。

FITEL代碼表示為從100 x f[THz]四舍五入的5位整數。



λ [nm]

ITU Freq.[THz]



λ Code

1527.22

196.30

19630

1547.32

193.75

19375

1567.95

191.20

19120

1589.15

188.65

18865

1527.61

196.25

19625

1547.72

193.70

19370

1568.36

191.15

19115

1589.57

188.60

18860

1527.99

196.20

19620

1548.12

193.65

19365

1568.77

191.10

19110

1589.99

188.55

18855

1528.38

196.15

19615

1548.52

193.60

19360

1569.18

191.05

19105

1590.41

188.50

18850

1528.77

196.10

19610

1548.92

193.55

19355

1569.59

191.00

19100

1590.83

188.45

18845

1529.16

196.05

19605

1549.32

193.50

19350

1570.01

190.95

19095

1591.26

188.40

18840

1529.55

196.00

19600

1549.72

193.45

19345

1570.42

190.90

19090

1591.68

188.35

18835

1529.94

195.95

19595

1550.12

193.40

19340

1570.83

190.85

19085

1592.10

188.30

18830

1530.33

195.90

19590

1550.52

193.35

19335

1571.24

190.80

19080

1592.52

188.25

18825

1530.73

195.85

19585

1550.92

193.30

19330

1571.65

190.75

19075

1592.95

188.20

18820

1531.12

195.80

19580

1551.32

193.25

19325

1572.06

190.70

19070

1593.37

188.15

18815

1531.51

195.75

19575

1551.72

193.20

19320

1572.48

190.65

19065

1593.79

188.10

18810

1531.90

195.70

19570

1552.12

193.15

19315

1572.89

190.60

19060

1594.22

188.05

18805

1532.29

195.65

19565

1552.52

193.10

19310

1573.30

190.55

19055

1594.64

188.00

18800

1532.68

195.60

19560

1552.93

193.05

19305

1573.71

190.50

19050

1595.07

187.95

18795

1533.07

195.55

19555

1553.33

193.00

19300

1574.13

190.45

19045

1595.49

187.90

18790

1533.47

195.50

19550

1553.73

192.95

19295

1574.54

190.40

19040

1595.91

187.85

18785

1533.86

195.45

19545

1554.13

192.90

19290

1574.95

190.35

19035

1596.34

187.80

18780

1534.25

195.40

19540

1554.54

192.85

19285

1575.37

190.30

19030

1596.76

187.75

18775

1534.64

195.35

19535

1554.94

192.80

19280

1575.78

190.25

19025

1597.19

187.70

18770

1535.04

195.30

19530

1555.34

192.75

19275

1576.20

190.20

19020

1597.62

187.65

18765

1535.43

195.25

19525

1555.75

192.70

19270

1576.61

190.15

19015

1598.04

187.60

18760

1535.82

195.20

19520

1556.15

192.65

19265

1577.03

190.10

19010

1598.47

187.55

18755

1536.22

195.15

19515

1556.56

192.60

19260

1577.44

190.05

19005

1598.89

187.50

18750

1536.61

195.10

19510

1556.96

192.55

19255

1577.86

190.00

19000

1599.32

187.45

18745

1537.00

195.05

19505

1557.36

192.50

19250

1578.27

189.95

18995

1599.75

187.40

18740

1537.40

195.00

19500

1557.77

192.45

19245

1578.69

189.90

18990

1600.17

187.35

18735

1537.79

194.95

19495

1558.17

192.40

19240

1579.10

189.85

18985

1600.60

187.30

18730

1538.19

194.90

19490

1558.58

192.35

19235

1579.52

189.80

18980

1601.03

187.25

18725

1538.58

194.85

19485

1558.98

192.30

19230

1579.93

189.75

18975

1601.46

187.20

18720

1538.98

194.80

19480

1559.39

192.25

19225

1580.35

189.70

18970

1601.88

187.15

18715

1539.37

194.75

19475

1559.79

192.20

19220

1580.77

189.65

18965

1602.31

187.10

18710

1539.77

194.70

19470

1560.20

192.15

19215

1581.18

189.60

18960

1602.74

187.05

18705

1540.16

194.65

19465

1560.61

192.10

19210

1581.60

189.55

18955

1603.17

187.00

18700

1540.56

194.60

19460

1561.01

192.05

19205

1582.02

189.50

18950

1603.60

186.95

18695

1540.95

194.55

19455

1561.42

192.00

19200

1582.44

189.45

18945

1604.03

186.90

18690

1541.35

194.50

19450

1561.83

191.95

19195

1582.85

189.40

18940

1604.46

186.85

18685

1541.75

194.45

19445

1562.23

191.90

19190

1583.27

189.35

18935

1604.89

186.80

18680

1542.14

194.40

19440

1562.64

191.85

19185

1583.69

189.30

18930

1605.31

186.75

18675

1542.54

194.35

19435

1563.05

191.80

19180

1584.11

189.25

18925

1605.74

186.70

18670

1542.94

194.30

19430

1563.46

191.75

19175

1584.53

189.20

18920

1606.17

186.65

18665

1543.33

194.25

19425

1563.86

191.70

19170

1584.95

189.15

18915

1606.61

186.60

18660

1543.73

194.20

19420

1564.27

191.65

19165

1585.37

189.10

18910

1607.04

186.55

18655

1544.13

194.15

19415

1564.68

191.60

19160

1585.78

189.05

18905

1607.47

186.50

18650

1544.53

194.10

19410

1565.09

191.55

19155

1586.20

189.00

18900

1607.90

186.45

18645

1544.92

194.05

19405

1565.50

191.50

19150

1586.62

188.95

18895

1608.33

186.40

18640

1545.32

194.00

19400

1565.91

191.45

19145

1587.04

188.90

18890

1608.76

186.35

18635

1545.72

193.95

19395

1566.31

191.40

19140

1587.46

188.85

18885

1609.19

186.30

18630

1546.12

193.90

19390

1566.72

191.35

19135

1587.88

188.80

18880

1609.62

186.25

18625

1546.52

193.85

19385

1567.13

191.30

19130

1588.30

188.75

18875

1610.06

186.20

18620

1546.92

193.80

19380

1567.54

191.25

19125

1588.73

188.70

18870





訂購信息：

其它型號
  名稱 型號貨號         價格
1600nm 古河DFB激光二極管 10mW A80010354
庫存/貨期:請咨詢客服
聯系客服或
 提交詢價單
1520nm古河DFB激光二極管 10mW A80010351
庫存/貨期:請咨詢客服
聯系客服或
 提交詢價單
1567nm古河DFB激光二極管 10mW A80010352
庫存/貨期:請咨詢客服
聯系客服或
 提交詢價單
1572nm古河DFB激光二極管 10mW A80010353
庫存/貨期:請咨詢客服
聯系客服或
 提交詢價單
1550nm古河DFB激光二極管 10mW A80010015
庫存/貨期:請咨詢客服
聯系客服或
 提交詢價單
1512.5nm古河DFB激光二極管 10mW A80010060
庫存/貨期:請咨詢客服
聯系客服或
 提交詢價單
1578.69nm 古河DFB激光二極管 10mW A80010355
庫存/貨期:請咨詢客服
聯系客服或
 提交詢價單

相關產品




使用本網站,即表示您同意我們使用cookie.它可以幫助更好地提供會員服務以及短時間內記錄您的瀏覽記錄
已知曉 了解詳情
提示
