12mm F2.8 UV 紫外相機鏡頭 UVS1228.pdf(?)
×
復制成功
微信號：13061644116
添加微信好友，了解更多產品詳情。
UVS1228；焦距：12.0mm；F/No.：2.8，傳感器尺寸：1/1.8"；接口：M12 S-Mount；光圈控制：固定的；鏡頭應用：紫外線；尺寸：16mm*20mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
總覽
筱曉光子的紫外鏡頭系列專為在深紫外線光譜成像而設計。針對 250nm 波長進行了優化的紫外鏡頭。這些 鏡頭有 6 、9 、 12 、 16 、 16 、25 、35 、50 、60 、78 和 105mm 焦距的現貨供應， 非常適合法醫調查以及其 他 UV 和紅外成像應用。我們設計和制造了這些鏡頭，以滿足對除可見光譜以外的其他成像需求的增長 。由 于這些元件的透射波段范圍廣 ，該系列鏡頭也可以很好地透射紅外光譜。
可用于在紫外光譜范圍內工作的許多聚焦，準直或激光應用中 。 它們是由單個或多個元件組成的光學鏡頭， 設計用于紫外線時具有優良性能 。 UV 鏡頭使用特定的基材 ，抗反射涂層或兩者的組合來在 400nm 以下操 作時保持性能 。許多在紫外線下表現良好的光學鏡頭在可見光譜 ，近紅外光譜或紅外光譜中也可能具有很 強的性能。
應用包括：——電子， 光學， 醫療和精密工業應用 。 我們提供全套攝像機專的T 型安裝適配器和濾光片， 以適合我們的鏡頭 。如需配套的濾光片和鏡框 ，請聯系我們。
型號參數

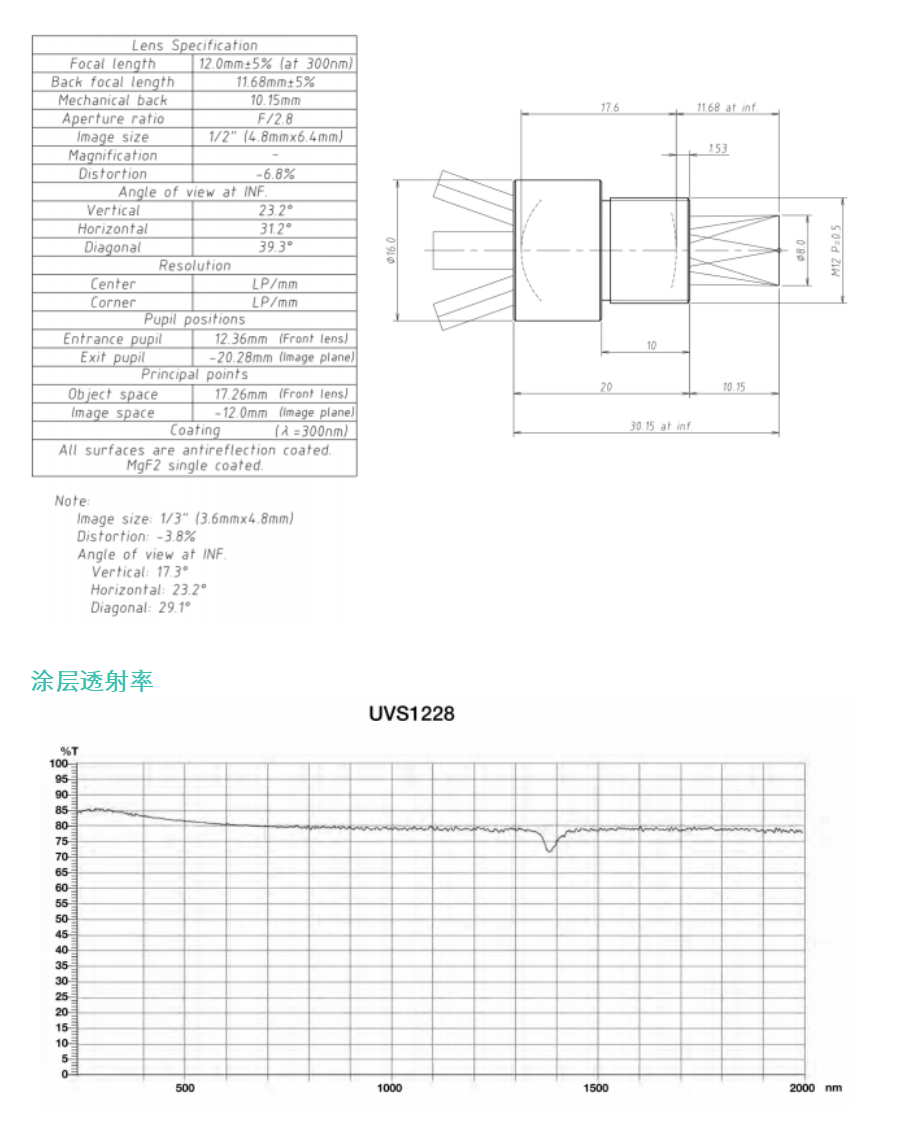

技術參數：
鏡頭參數 (at λ=300nm） | |
焦距 | 12.0mm ± 5% |
后焦距離 | 11.68mm ± 5% |
機械背部 | 10.15mm |
光圈范圍 | F/2.8 |
圖像大小 | 1/2'' (4.8mmX6.4mm) |
畸變 | -6.8% |
視角 at INF | |
垂直 | 23.2° |
水平 | 31.2° |
對角 | 39.3° |
瞳孔位置 | |
入瞳 | 12.36mm(前透鏡) |
出瞳 | -20.28mm（像平面) |
主點 | |
物空間 | 17.26mm(前透鏡) |
像空間 | -12.0mm（像平面) |
涂層λ=300nm | |
所有表面均為抗反射涂層， MgF2 單涂層 | |
備注：
圖像大小： 1/3” (3.6mm×4.8mm) 畸變：-3.8%
INF角度：垂直： 17.3° 水平：23.2°
對角：29.1°
型號參考 具體參數請查看各型號詳情
| 零件號 | 焦距 | F/No. | 接口 | 光圈控制 | 鏡頭應用 | 尺寸（直徑 x 長度） | |
|---|---|---|---|---|---|---|---|
| UV0635BCM | 6.0mm | 3.5 - 16 | 1/1.8" | C接口 | 可調節的 | 紫外線 | 34.0 毫米 x 32.5 毫米 |
| UVS0628 | 6.0mm | 2.8 | 1/1.8" | M12 S 接 M12 S-Mount | 固定的 | 紫外線 | 18.5 毫米 x 23.35 毫米 |
| UV0928CM2 | 9.0mm | 2.8 - 16 | 1/1.8" | C接口 | 可調節的 | 紫外線 | 29.0 毫米 x 31.8 毫米 |
| UVS0928 | 9.0mm | 2.8 | 1/1.8" | M12 S 接口 | 固定的 | 紫外線 | 16.0 毫米 x 17.0 毫米 |
| UV1228CM | 12.0mm | 2.8 - 16 | 2/3" | C接口 | 可調節的 | 紫外線 | 29.0 毫米 x 31.1 毫米 |
| UVS1228 | 12.0mm | 2.8 | 1/1.8" | M12 S 接口 | 固定的 | 紫外線 | 16.0mm x 20.0mm |
| UV1628CM | 16mm | 2.8 - 16 | 1/1.2" | 紫外線 | 29.0 毫米 x 36.7 毫米 | ||
| UVS1628 | 16.0mm | 2.8 | 1/1.8" | M12 S 接 M12 S-Mount | 固定的 | 紫外線 | 16.0mm x 20.0mm |
| UV2528 | 25.0毫米 | 2.8 | 1" | C接口 | 固定的 | 紫外線 | 30.0 毫米 x 25.7 毫米 |
| UV2528B | 25.0毫米 | 2.8 - 16 | 1" | C接口 | 可調節的 | 紫外線 | 30.0 毫米 x 28.9 毫米 |
| UVS2528 | 25.0毫米 | 2.8 | 2/3" | M12 S 接口 | 固定的 | 紫外線 | 16.0mm x 20.0mm |
| UV3528BK | 35.0mm | 2.8 - 16 | 22.0mm | C接口 | 可調節的 | 紫外線 | 57.5 毫米 x 57.9 毫米 |
| UV3528MFT | 35.0mm | 2.8 - 16 | 22.0mm | 微型四分之三安裝 | 可調節的 | 紫外線 | 57.5 毫米 x 56.3 毫米 |
| UV3528L | 35mm | 2.8 | 22mm | 微型 4/3 | 紫外線 | ||
| UV5035BK | 50.0mm | 3.5 - 16 | 43.3毫米 | T 帶可拆卸 C 接口適配器 T with Removable C-Mount Adapter | 可調節的 | 紫外線 | 61.0 毫米 x 95.1 毫米 |
| UV6035B | 60.34mm | 3.5 - 16 | 43.3毫米 | T 帶可拆卸 C 接口適配器 | 可調節的 | 紫外線 | 61.0 毫米 x 98.6 毫米 |
| UV8040BK2 | 78.0mm | 3.8 - 16 | 43.3毫米 | T 帶可拆卸 C 接口適配器 | 可調節的 | 紫外線 | 62.5 毫米 x 109.3 毫米 |
| UV1054B | 105.0mm | 4.0 - 22 | 43.3毫米 | T 帶可拆卸 C 接口適配器 | 可調節的 | 紫外線 | 62.5 毫米 x 123.1 毫米 |
