光譜響應范圍 800-1800nm；直徑 5mm；響應度@1550nm 0.85 A/W；2Pin腳
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040033 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
筱曉光子庫存?zhèn)溆懈鞣N有效面積和封裝的PIN結二極管(PD)，包括銦鎵砷(InGaAs)、磷化鎵(GaP)、硅(Si)和鍺(Ge)光電二極管。我們有高速硅光電二極管。也有在900到2600 nm的范圍內具有高響應率，其探測波長超過典型銦鎵砷光電二極管的1800 nm。雙波段光電二極管，它集成了上下緊貼在一起的兩個光電探測器(硅基底在上，銦鎵砷基底在下)，組合波長范圍從400到1700 nm。

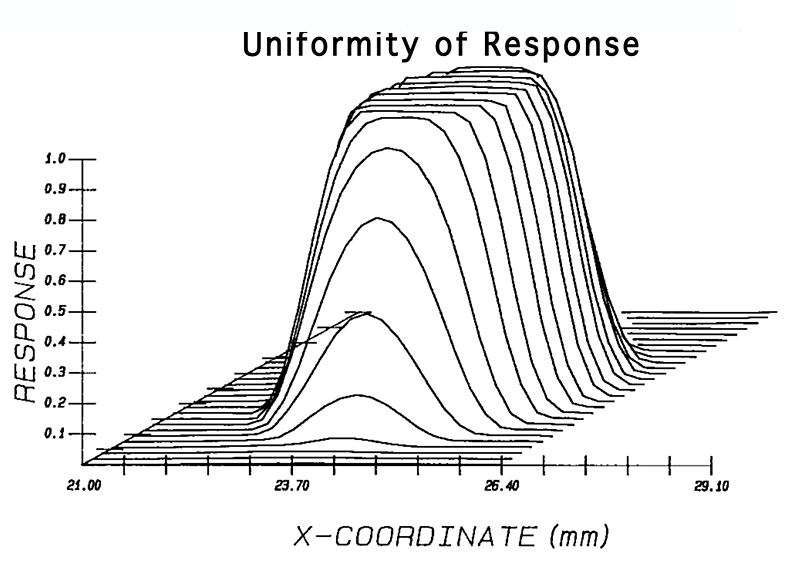

為了豐富我們的光電二極管產品線，我們提供已安裝的光電二極管便于客戶供電即用，探測器有效面積邊緣的不均勻性可能引起不必要的電容電阻效應，從而扭曲光電二極管的時域響應。因此，我們建議使光入射在有效面積中心。為此，可以在探測器前放置聚焦透鏡或者針孔
產品特點
小光敏面大光敏面可選 (100μm to 25mm)
800nm to 1800nm 光譜響應

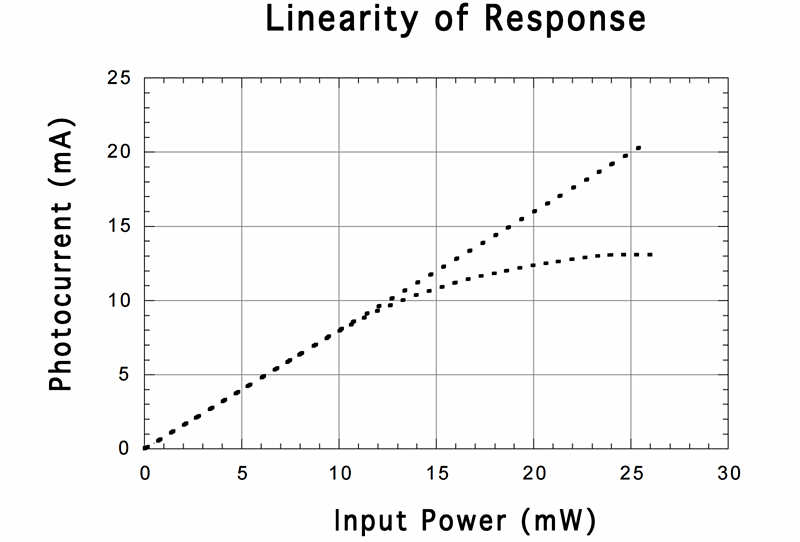

高線性 > 10 dBm
可以定制透鏡組合(Biconvex, Planoconvex, or Ball)
封裝方式可選(TO-46, TO-18, TO-5, TO-8, TO-9 or BNC)
產品應用
激光功率計
LED/LD老化診斷
光譜學
LED/LD特性
眼睛安全激光檢測傳感器
參數規格 | |
探測材料 | Ge |
響應波長 | 800 - 1800 nm |
峰值波長 | 1550 nm (Typ.) |

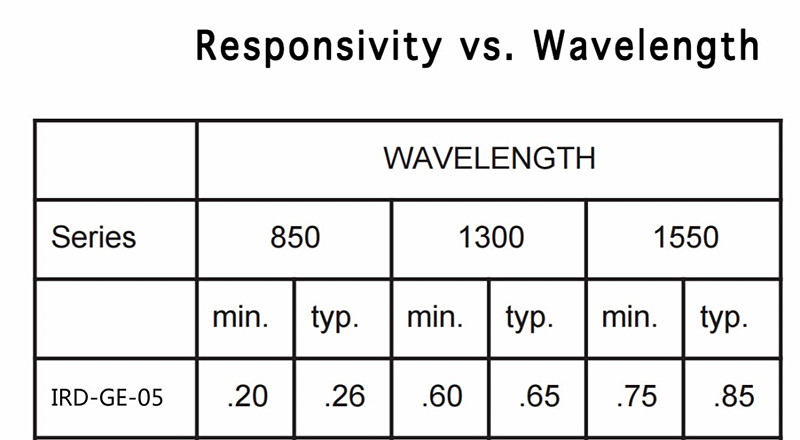

響應度 | 0.85 A/W (Typ.) |
光敏面直徑 | 19.6 mm2 (?5 mm) |
上升/下降沿時間 (RL = 50 Ohms, 10 V) | 220 ns / 220 ns (Typ.) |
NEP, Typical (1550 nm) | 4.0 x 10-12 W/Hz1/2 (Typ.) |

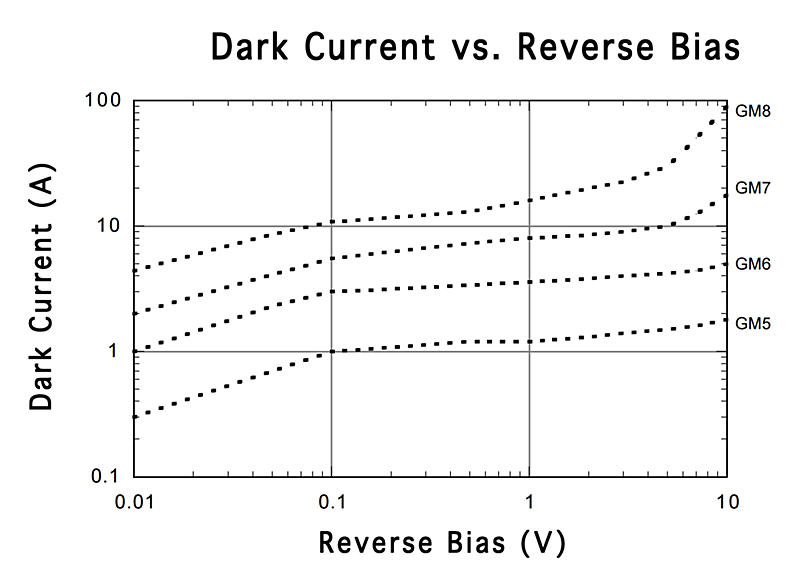

暗電流 (5 V) | 60 μA (Max.) |
電容(10 V) | 1800 pF (Max.) |

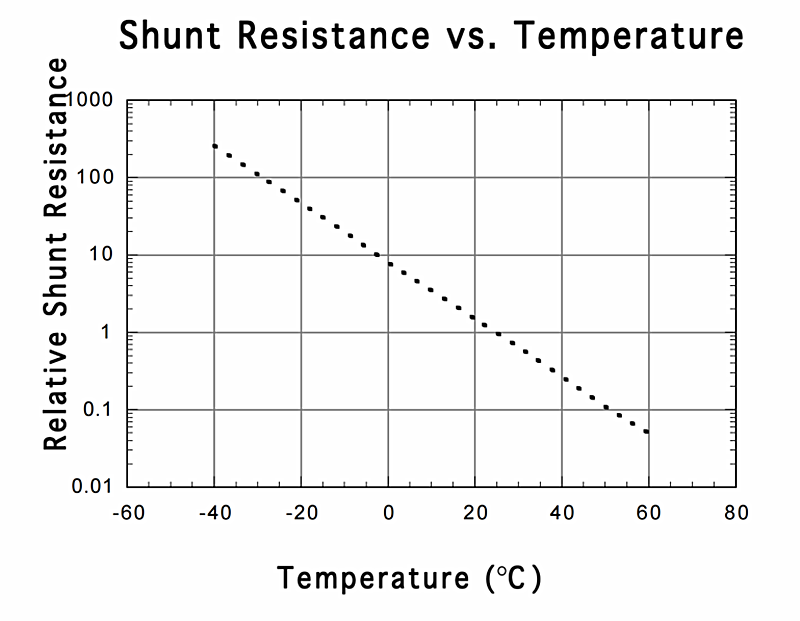

分流電阻 | 4000 Ohm (Typ.) |
封裝形式 | TO-8 |
最大擊穿打壓 | 10 V |
操作溫度 | -55 to 60 °C |
存儲溫度 | -55 to 60 °C |
備注：1、典型值；RL = 50 Ω，除非另有說明
2、NEP指Ding在光伏模式下

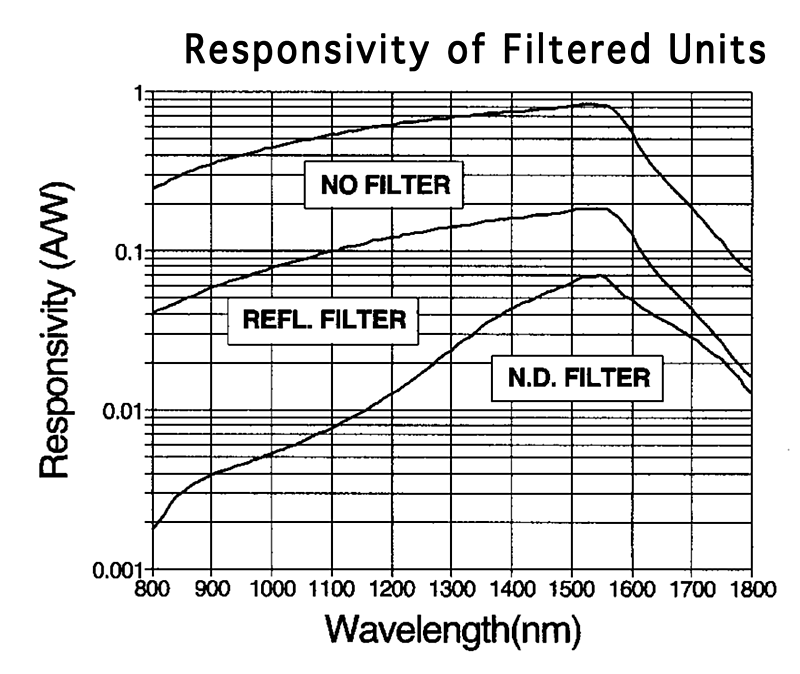

光譜響應曲線

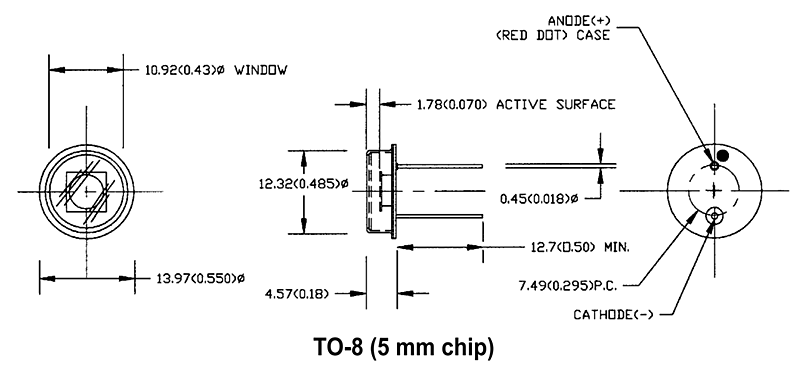

引腳定義

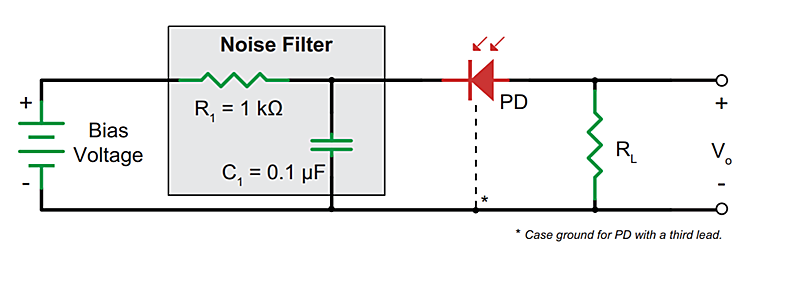

推薦電路
