類型：DFB-CW 型 ；峰值發射波長典型值：4.53um ；可調范圍最小值：± 1.0 cm-1 ；最小輸出功率：20 mW；目標氣體：N2O；無透鏡
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80060098 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
QCL 是一種半導體激光器，其發射波長在中紅外范圍（4 um 至 10 um）。由于其發射原理與普通 LD 完quan不同，QCL 作為中紅外應用（如環境監測中的痕量氣體分析）的創新解決方案而備受關注。
量子級聯激光器采用SPC（單聲子連續譜）去布居和DFB（分布反饋）結構，在室溫下發射連續波中紅外激光。通過安裝在HHL封裝中的珀耳帖元件(Peltier element )控制芯片的工作溫度，這是可能的在不跳模的情況下調諧發射波長，同時保持縱向單模工作。
特征
發射波長：4.53um（典型值）
輸出功率：20 mW（Min. 值）
閾值電流：1.0 A（Max. 值）
應用
Trace gas analysis 痕量氣體分析（N2O）
參數 | Symbol | Condition | Min. | Typ. | Max. | Unit |
工作溫度 (QCL) *2 | Top(qcl) | K *1=2209 cm-1 | +10 | — | +50 | °C |
光譜線寬 *3 | DKL | K *1=2209 cm-1 | — | — | 0.2 *4 | cm-1 |
波數調諧范圍 *5 | DKT | K *1=2209 cm-1 | ±1.0 | — | — | cm-1 |
輻射功率 | Fe | K *1=2209 cm-1 | 20 | — | — | mW |
激光閾值電流 | Ith | Top(qcl)=+20 °C | — | — | 1.0 | A |
邊模抑制比Min. 值 | SMSR | Top(qcl)=+20 °C | 25 *4 | — | — | dB |
*1 K：發射波數（cm-1）。
*2該產品能夠在指出溫度范圍內的某個Top（qcl）處發射目標波數。
*3 FWHM。
*4這些值受測試時儀器分辨率和信噪比的限制。
*5連續波數掃描范圍；可調諧范圍的中心是發射波數（K）。

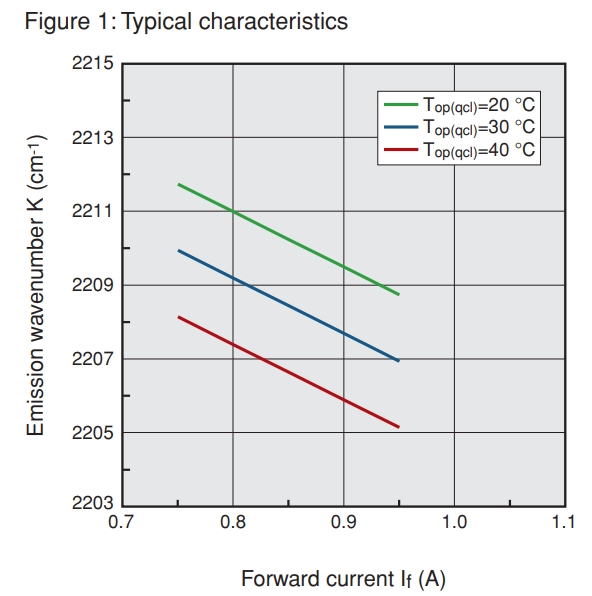

典型特征
熱敏電阻配置（示意圖）
窗的典型透射率曲線
尺寸輪廓和PIN連接（單位：mm）
DFB-CW QCL 連續量子級聯激光器型號列表 HHL封裝
| 型號 | Wavelength 波長 | Wavenumber 波數 | Target gases 目標氣體 |
| L12004-2130H-C | 4.33 μm | 2310cm-1 | CO2, CO2 isotope (同位素) |
| L12004-2209H-C | 4.53 μm | 2209 cm-1 | N2O |
| L12004-2190H-C | 4.57 μm | 2190cm-1 | N2O, CO |
| L12005-1900H-C | 5.26 μm | 1900cm-1 | NO |
| L12006-1631H-C | 6.13 μm | 1631cm-1 | NO2 |
| L12007-1392H-C | 7.18 μm | 1392cm-1 | SO3 |
| L12007-1354H-C | 7.39 μm | 1354cm-1 | SO2 |
| L12007-1294H-C | 7.73 μm | 1294cm-1 | CH4 |
