60FC-T系列 消色差單色光纖準直器 630-1080nm或750-1550nm(焦距100或125mm ) .pdf(?)
×
復制成功
微信號：13061644116
添加微信好友，了解更多產品詳情。
<menuitem id="zahzn"></menuitem>
<form id="zahzn"></form>
焦距：100毫米；增透膜：37；波長范圍：750-1550nm； 鏡頭類型：雙合透鏡；校正：消色差； 數值孔徑：0.24；通光孔徑：48毫米； 外徑：? 55/59毫米；長度：114±2毫米； 傾斜耦合軸，F(xiàn)C-APC連接器；傾斜調節法蘭
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80152653 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
60FC-T系列光纖準直器是為準直出射光纖電纜的輻射而設計的，具有高指向穩定性。它們也可以在反向模式下用作光纖耦合器。它們適用于單模和保偏光纖電纜，可產生高斯強度分布的準直光束。
特點包括：
光學鏡頭
60FC-T-4-M125-54: 焦距為125毫米的單色儀是為準直單個波長而設計的。它是AR涂層從630-1080納米。它被校正球面像差，并以這樣的方式設計，即它導致M2＜1.05的衍射受限光束。焦點位置隨波長變化很大，因此準直器必須在波長發生任何變化后重新準直。它不適用于特高壓應用。
60FC-T-4-M100-37 : 焦距 100 mm 的消色差透鏡 ,設計用于準直多個波長。它在 750 - 1550 nm 范圍內涂有增透膜。它針對球面像差進行了校正，并以可產生 M 2 < 1.05的衍射極限光束的方式進行設計。此外，它還對色差進行了校正，以便在某些波長或波長范圍內焦距不會發生顯著變化。它不適合特高壓應用。
焦點和傾斜的調整
光纖端面和準直光學器件之間的距離通過偏心鍵調節。調整焦點時，鏡頭不旋轉。通過兩個徑向布置的夾緊螺釘鎖定最終的焦點設置。此外，60FC-T系列的連接光學器件可以安裝在準直器的前部。此外，準直器具有集成的TILT調節，用于將光束軸與機械軸對齊。這防止了準直光束的漸暈以及由削波光束引起的衍射。
z佳鏡頭性能
APC型連接器的角度拋光是通過預成角度的機械耦合軸來考慮的，該軸補償光束偏轉，您可以居中使用透鏡。這使得僅僅由通過透鏡的非理想光束路徑引起的像差Min. 化。
連接器類型
光纖準直器配有FC-APC型插座。由于彈簧加載的光纖套圈，光纖準直器有一個額外的平頭螺釘，以提高指向穩定性。
材料
60FC-T型光纖準直器由鎳銀/鋁制成（標準）
安裝
準直器具有用于低應變安裝的法蘭，例如使用CC系列卡箍。

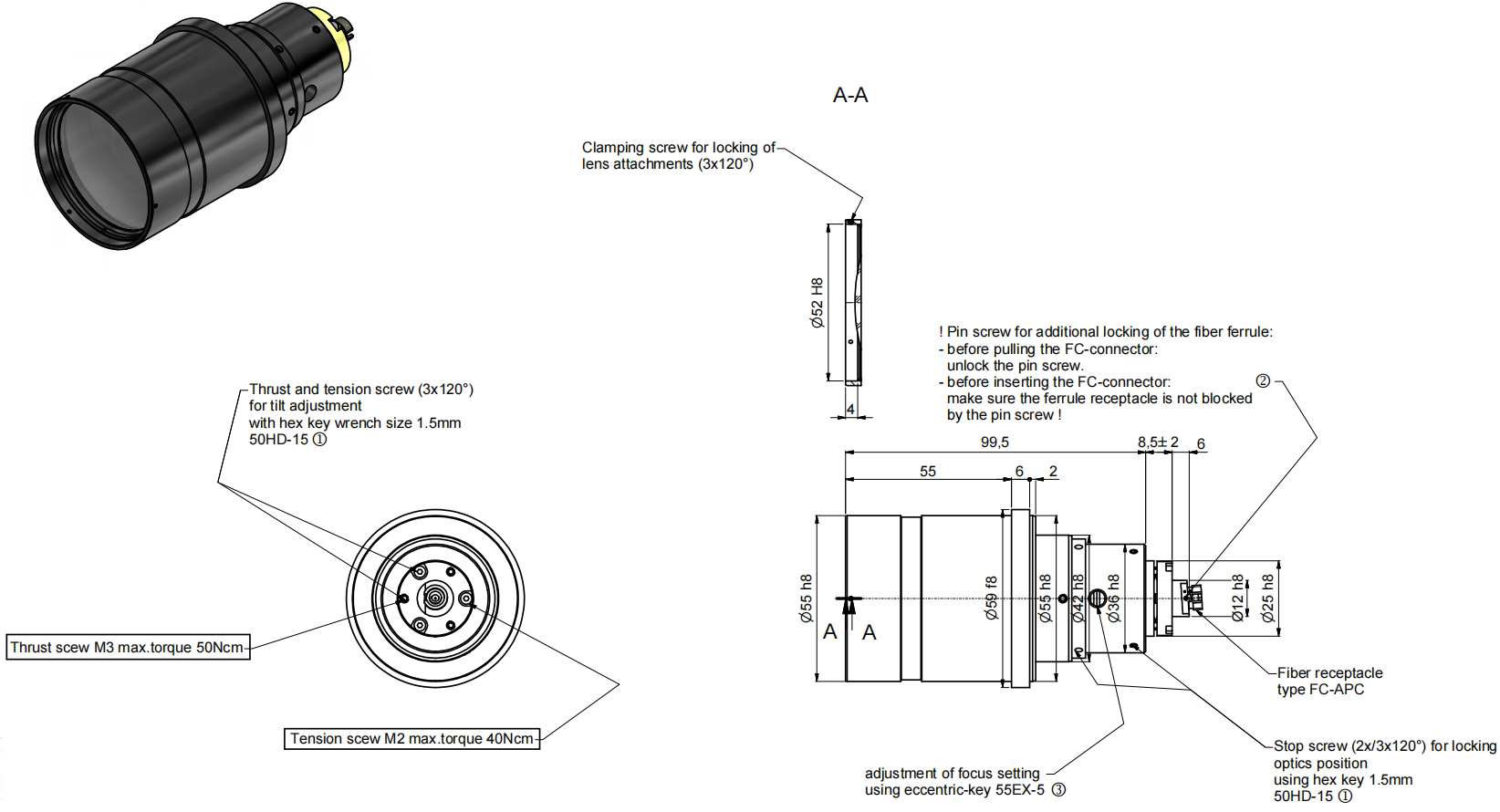

尺寸圖
![64d9ea272ad89[1].jpg](/Uploads/Editor/Picture/2023-08-14/64d9ea272ad89.jpg)
光纖準直器設計用于準直從光纖電纜射出的輻射，或者反過來用于將光束耦合到光纖電纜中。它有一個集成的TILT調節，以防止?jié)u暈或剪輯造成的像差。
60FC-T-4-M125-54 大光束直徑：焦距125 mm ,透鏡類型：雙合透鏡，單色的 ,AR涂層：630-1080 nm
60FC-T-4-M100-37 大光束直徑：焦距100 mm ,透鏡類型：雙合透鏡，消色差 , AR涂層 750-1550 nm
傾斜耦合軸，F(xiàn)C-APC連接
集成TILT調節，可防止?jié)u暈或剪裁造成的像差
前連接器接受連接光學器件
| 系列 | 60FC-T | |
| 訂購代碼 | 60FC-T-4-M125-54 | 60FC-T-4-M100-37 |
| 焦距 | 125mm | 100mm |
| 增透膜 | 54 | 37 |
| 波長范圍 | 630- 1080nm | 750 - 1550nm |
| 鏡頭類型 | 雙合透鏡(Doublet optics) | |
校正 (Correction) | 單色的 (Monochromatic) | 消色差的 (Achromatic) |
| 數值孔徑 | 0.16 | 0.24 |
| 通光孔徑 | 40mm | 48mm |
| 連接器類型 | FC-APC | |
| 外徑 | ? 45/49毫米 | ? 55/59 毫米 |
| 長度 | 141±2毫米 | 114±2毫米 |
| 傾斜調整 | yes | |
| 前部配件 | ? M43 x 0.75 mm | ? 52 毫米 |
| 外殼材料 | 鎳銀/鋁 | |
兼容特高壓 (UHV compatible) | no | |
| 適用于多模 | no | yes |
