皮秒脈沖半導體激光二極管驅動器 14pin 2A (光脈沖持續時間>50ps)

脈沖電流振幅： 0-2 A；恒流制輸出電壓：最大3V；脈沖重復頻率：最大30MHz；脈沖寬度 (FWHM)：150ps；尺寸：60x85x21mm

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : A80171081
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

華北西南東北 Moli
13061644116 同微信可掃碼
info@microphotons.com

西北華中華東華南 Daisy
18602170419 同微信可掃碼
info@microphotons.com

下載
總覽
通用參數
型號參數
相關產品
加到詢價單⁺

文檔下載 ?

皮秒脈沖半導體激光二極管驅動器 14pin 2A (光脈沖持續時間>50ps).pdf

產品總覽

Innolume提供多種緊湊型解決方案，包括14針蝶形安裝、電流驅動器和TEC控制器。驅動器為任何Innolume單模光纖耦合設備（如高功率FP/FFBG激光器、SLD/SOA或DFB/DBR）提供快速方便的電源。該激光器是一批購買的，將與驅動器一起進行quan面測試。

型號參數

特點

?電流范圍高達2A

?60 ps光脈沖持續時間（DFB激光器）

?車載TEC控制器

?USB、RS-232、CAN、UART接口

?兼容LabView

應用：

?光纖激光播種

?汽車激光雷達

?用于RnD實驗室的激光驅動器

規格
參數	符號	Min值	典型值	Max值	單位
脈沖電流振幅	I_amp	0		2	A
恒流制輸出電壓 Compliance voltage	V_c			3	V
脈沖重復頻率	F	single shot		30	MHz
脈沖寬度 (FWHM)*	τ	40		150	ps
觸發(50歐姆阻抗) Trigger in (50 Ohm impedance)	V_in	3.3		5	V
芯片溫度	T_op	15	25	45	℃
功耗(電壓)	V	4.8	5	5.2	V
消耗功率（電流） Consumption power (Current)	I			1	A
尺寸	60x85x21				mm

*-取決于激光二極管的特性

連接
電源與接口	10針接線板
觸發器	SMA Jack
同步輸出 Synch Out	SMA Jack
USB	MINI-USB, TYPE B

jue對Max. 額定參數
參數	Min. 值	Max. 值	單位
電源(電壓)		5.2	V
觸發 (電壓)		5.2	V
操作溫度	+10	+50	℃
儲存溫度	-20	+70	℃
濕度,不結露		95	%

示例性能僅供參考

測試條件：DFB-1064-PM-300-GS激光二極管，外殼溫度25℃。

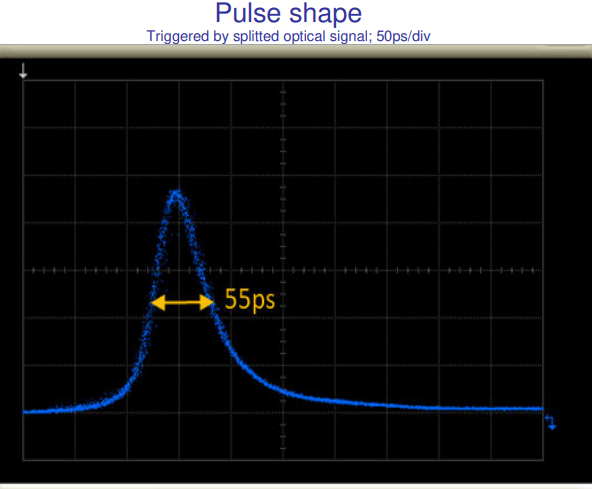

脈沖形狀

由分光信號觸發；50ps/div

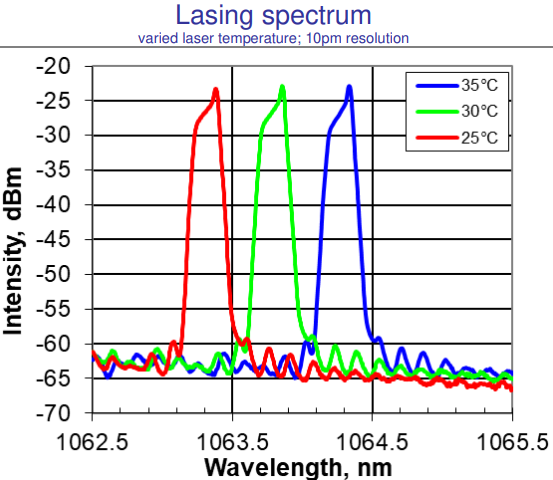

激光光譜

激光溫度變化；10pm分辨率

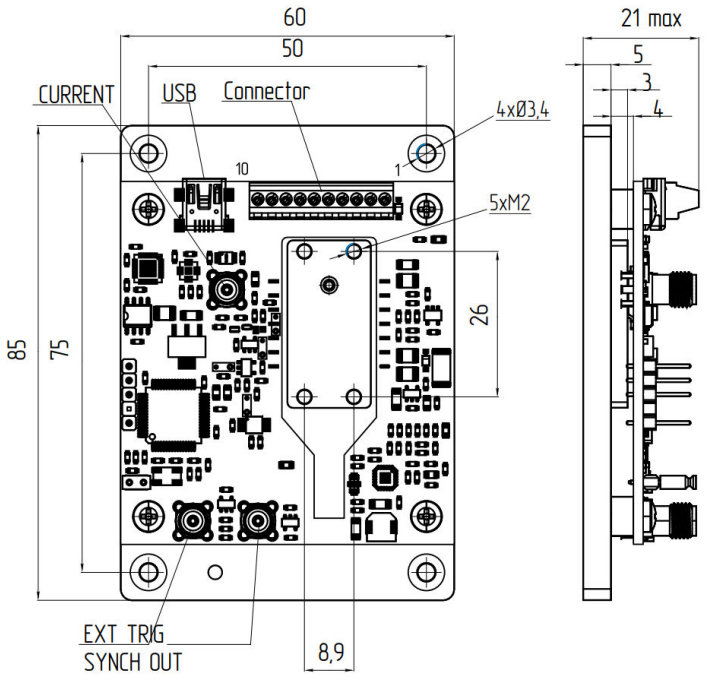

尺寸 mm


通用參數

半導體激光二極管驅動器規格

部件號	LD 電流控制范圍	Max. TEC 電流	描述	尺寸（寬 x 深 x 高）
部件號	A	A	描述	mm
LDD-14pin-2A	0.06 – 2	2	一體化連續半導體激光管驅動器	約135 x 200 x 54
LDD-14pin-1.5A	0.03 – 1.5	1.5	OEM 連續蝶形半導體激光管驅動器	約135 x 64 x 18
LDD-14pin-2A-SFF	0.03 – 2	4	OEM 連續蝶形半導體激光管驅動器	約85 x 100 x 31
LDD-14pin-2A-GS （新）	0 – 2	1.5	皮秒半導體激光管驅動器。專為增益開關操作而設計。光脈沖持續時間：>50ps。	約60 x 85 x 21
LDD-14pin-2A-ns （新）	0 – 2	1.5	納秒半導體激光管驅動器。脈沖持續時間：1-100ns	約60 x 85 x 21

其它型號

名稱	型號貨號	描述	價格
Innolume 一體化連續半導體激光二極管驅動器 14pin 2A	A80171079 庫存/貨期:請咨詢客服	LD可控制電流范圍：0.06-2.0A；電流限制：0.2-2A；最大TEC電流：2A；電流讀數分辨率：2.0mA；恒流輸出電壓：4.8V；尺寸WxDxH：135 x 200 x 54mm	聯系客服或提交詢價單
OEM一體化連續蝶形半導體激光二極管驅動器 14pin 1.5A	A80171078 庫存/貨期:請咨詢客服	可控制電流范圍：0.03-1.49A；最大TEC電流：1.5A；上升時間：100us；過沖：2%；電流限制：0.01-1.5A；尺寸WxDxH：135 x 64 x 18mm	聯系客服或提交詢價單
OEM SFF一體化連續蝶形半導體激光二極管驅動器 14pin 2A	A80171082 庫存/貨期:請咨詢客服	輸入電壓：5V；輸入電流：<5A；輸出電流：<2000mA；TEC電流：-4至4A； TEC電壓：1-4V；尺寸WxDxH：85mm x 100mm x 31mm	聯系客服或提交詢價單
納秒脈沖半導體激光二極管驅動器 14pin 2A (光脈沖持續時間1-100ns)	A80171080 庫存/貨期:請咨詢客服	脈沖電流振幅： 0-2 A；恒流制輸出電壓：最大3V；脈沖重復頻率：最大10MHz；脈沖寬度 (FWHM)：1-100ns；尺寸：60x85x21mm	聯系客服或提交詢價單
