平均波長：1000nm；輸出功率： 300mW；工作電流：400mA ；閾值電流：30mA；頻譜帶寬FWHM： 0.6nm；慢軸光束發散：6deg ；快軸光束發散角：17deg；TO-can 9mm封裝
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80012552 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Innolume 提供廣泛的高功率、空間單模激光二極管產品組合，其波長范圍為780-1340nm。這些器件可以采用帶自由空間光束的 9 毫米 TO-can 封裝，也可以采用單模或保偏 (PM) 光纖耦合標準 14 針蝶形封裝。
帶有 PM 光纖的激光模塊提供通常 >18dB 的偏振消光比 (PER)。光纖耦合激光二極管可配置為以 CW（高達 600mW）或脈沖模式運行，并且可選擇配備光纖布拉格光柵 (FBG) 以實現光譜穩定。
Innolume 脈沖激光二極管專為播種(seeding)應用而設計，具有高達 1.2W 的低噪聲峰值光功率，加寬的光譜可以抑制高功率光纖激光器中的受激布里淵散射 (SBS)。
每條激光二極管產品線都通過了鑒定程序以證明其高可靠性。所有提供的激光器都通過了單獨的篩選程序，并附有詳細的出廠檢驗報告。
產品特點
CW模式下輸出功率300mW@1000nm
專有鏡面涂層技術，實現高可靠性
可靠的Au/Sn結合
符合RoHS
可選：uncapped
可選：安裝在開放式散熱器上（C型安裝或AlN載體）
應用領域
光通信
科研
推薦操作條件 設備安裝在散熱器上 | ||||
參數 | Min. | Typ. | Max. | Unit |
散熱器溫度 | 20 | 25 | 30 | °C |
正向電流 | 400 | 420 | mA | |
輸出功率 | 10 | 300 | mW | |
特征 @ CW, 25°C, 400mA | ||||
參數 | Min. | Typ. | Max. | Unit |
輸出功率@420mA | 300 | mW | ||
正向電壓 | 1.6 | 1.8 | V | |
閾值電流 | 30 | 60 | mA | |
平均波長 | 990 | 1000 | 1010 | nm |
帶寬（FWHM） | 0.6 | 3 | nm | |
波長溫度可調諧性 | 0.3 | nm/°C | ||
慢軸光束發散度（FWHM） | 4 | 6 | 9 | deg |
快軸光束發散度（FWHM） | 15 | 17 | 21 | deg |
孔徑大小 | 3x1 | μm*μm | ||
偏振 | TE | |||
jue對Max. 額定值 | |||
參數 | Min | Max | Unit |
正向電流（CW） | 500 | mA | |
反向電壓 | 2 | V | |
引線焊接溫度（Max. 5秒） | 250 | °C | |
工作溫度（露點以上 above dew point） | 5 | 60 | °C |
儲存溫度 | -40 | 85 | °C |

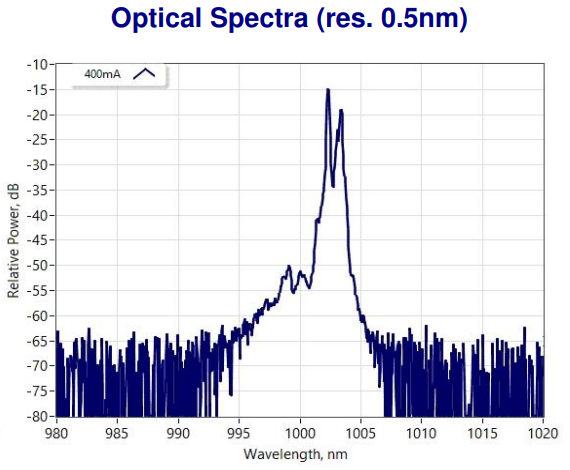

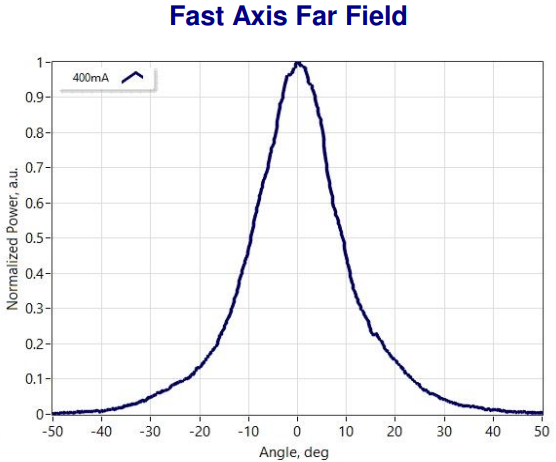

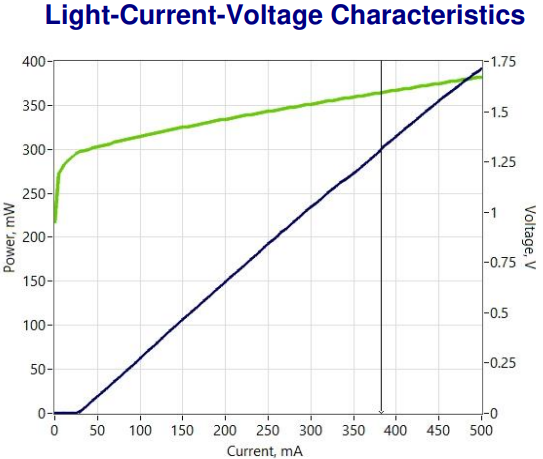

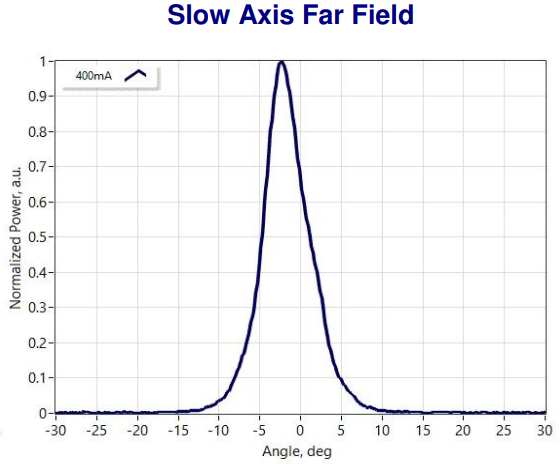

| 典型性能曲線 僅供參考 光電流電壓特性 -光譜 （分辨率0.5nm） - 慢軸遠場 - 快軸遠場 | |
 |  |
 |  |

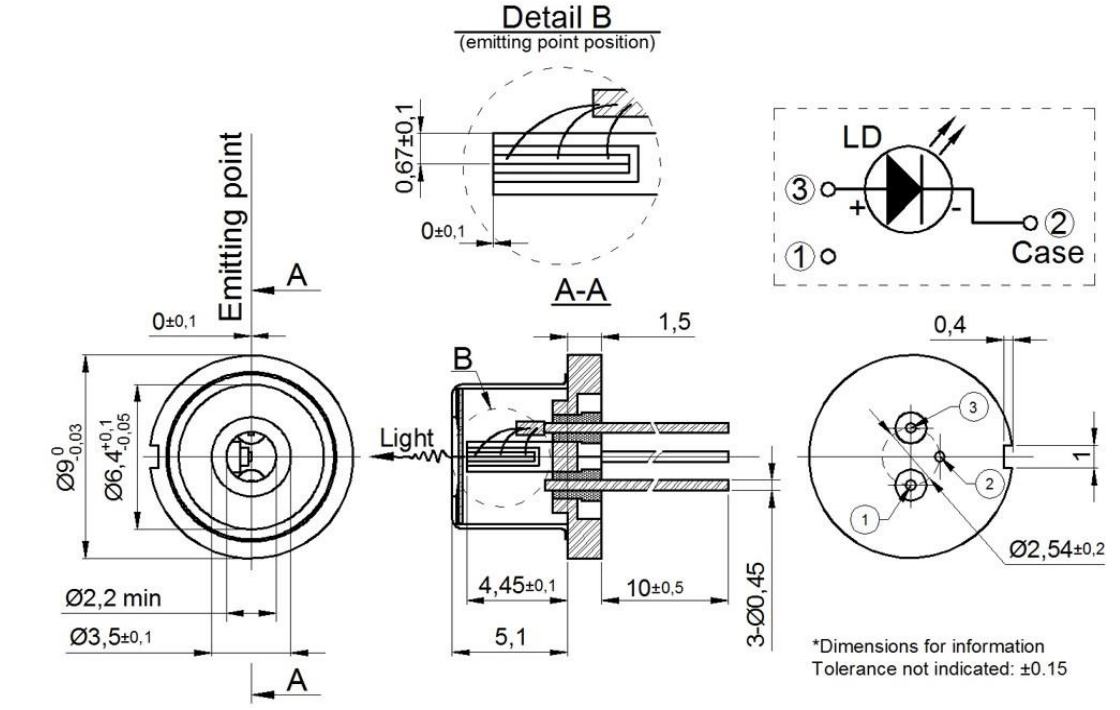

尺寸 mm
注意事項:
該設備發出的激光是不可見的，對人眼有害。當設備運行時，避免直接觀察光纖輸出或沿其光軸觀察準直光束。操作過程中必須佩戴合適的激光安全眼鏡。
jue對Max. 額定值只能在短時間內應用于設備。長時間暴露在Max. 額定值下或暴露在一個或多個Max. 額定值以上可能會導致設備損壞或影響設備的可靠性。
在Max. 額定值之外操作產品可能會導致設備故障或安全隱患。設備使用的電源必須確保不能超過Max. 峰值光功率。散熱器上的設備需要合適的散熱器，必須確保散熱器有足夠的散熱和導熱性。建議在C型底座和散熱器表面之間使用銦金屬箔（或類似材料）作為熱接口。
該設備是一種開放式散熱器二極管激光器；它可以僅在潔凈室環境或防塵外殼中操作。必須控制工作溫度和相對濕度，以避免激光面上的水凝結。必須避免激光端面的任何污染或接觸。
ESD保護-靜電放電是導致產品意外故障的主要原因。采取極端預防措施，防止ESD。操作產品時，請使用腕帶、接地的工作表面和嚴格的防靜電技術。
TO-can 單模激光二極管的典型輸出功率
 | 平均波長 | 輸出功率 | 工作電流 | 閾值電流 | 頻譜帶寬 FWHM | 慢軸光束發散 | 快軸光束發散角 |
|---|---|---|---|---|---|---|---|
| 零件號 | nm | mW | mA | mA | nm | deg | deg |
| SM-1000-TO-300 | 1000 | 300 | 400 | 30 | 0.6 | 6 | 17 |
| SM-1064-TO-500 | 1064 | 500 | 600 | 30 | 0.6 | 6 | 31 |
| SM-1085-TO-400 | 1085 | 400 | 500 | 40 | 0.6 | 6 | 35 |
| SM-1155-TO-300 | 1155 | 300 | 600 | 40 | 4.5 | 6 | 27 |
| SM-1155-TO-500 | 1155 | 500 | 800 | 40 | 5 | 6 | 27 |
| SM-1170-TO-300 | 1170 | 300 | 600 | 30 | 7 | 6 | 31 |
| SM-1180-TO-300 | 1180 | 300 | 600 | 30 | 7 | 6 | 31 |
| SM-1200-TO-300 | 1200 | 300 | 600 | 40 | 4.5 | 6 | 29 |
| SM-1200-TO-500 | 1200 | 500 | 900 | 40 | 5 | 6 | 29 |
| SM-1210-TO-300 | 1210 | 300 | 600 | 40 | 4.5 | 6 | 29 |
| SM-1210-TO-500 | 1210 | 500 | 900 | 40 | 5 | 6 | 29 |
| SM-1230-TO-300 | 1230 | 300 | 600 | 40 | 7 | 6 | 38 |
| SM-1310-TO-300 | 1310 | 300 | 800 | 80 | 7 | 6 | 29 |
光纖耦合單模激光二極管的典型輸出功率
波長，nm | 光纖耦合 | ||
|---|---|---|---|
| 連續式 CW | 脈沖式 Pulsed | FBG穩定型 (FBG-stabilized) | |
| 900 | 200mW | ||
| 945 | 200mW | ||
| 970 | 200mW | 200mW | |
| 976 | 200mW | 200mW | |
| 984 | 200mW | 200mW | |
| 1000 | 200mW | 200mW | |
| 1010 | 600mW | 400mW | |
| 1025 | 600mW | 400mW | |
| 1030 | 600mW | 1200mW | 400mW |
| 1040 | 600mW | 1200mW | 400mW |
| 1050 | 600mW | 1200mW | 400mW |
| 1060 | 600mW | 1200mW | 400mW |
| 1064 | 600mW | 1200mW | 400mW |
| 1075 | 600mW | 1200mW | 400mW |
| 1080 | 600mW | 1200mW | 400mW |
| 1085 | 600mW | 1200mW | 400mW |
| 1090 | 400mW | 1200mW | 400mW |
| 1100 | 400mW | 1000mW | 400mW |
| 1113 | 400mW | 1000mW | 400mW |
| 1120 | 400mW | 1000mW | 400mW |
| 1122 | 400mW | 1000mW | 400mW |
| 1123 | 400mW | 1000mW | 400mW |
| 1124 | 400mW | 1000mW | 400mW |
| 1130 | 300mW | 1000mW | 300mW |
| 1140 | 300mW | 400mW | 300mW |
| 1160 | 300mW | 400mW | 300mW |
| 1170 | 500mW | 400mW | 350mW |
| 1178 | 500mW | 500mW | 350mW |
| 1180 | 500mW | 500mW | 350mW |
| 1188 | 500mW | 500mW | 350mW |
| 1200 | 500mW | 500mW | 350mW |
| 1210 | 500mW | 700mW | 350mW |
| 1240 | 500mW | 700mW | 350mW |
| 1244 | 500mW | 700mW | 350mW |
| 1260 | 500mW | 500mW | 350mW |
| 1270 | 250mW | 500mW | 350mW |
| 1280 | 250mW | 350mW | 350mW |
| 1295 | 250mW | 350mW | 350mW |
| 1309 | 250mW | 350mW | 350mW |
| 1310 | 250mW | 350mW | 350mW |
| 1340 | 350mW | ||
