工作波長 1550 nm； 工作頻率 80MHz； 承受激光功率 ≤0.5 W； 承受脈沖激光峰值功率 ≤1kW（5kW定制）； 插入損耗 ≤3 dB； 光脈沖上升時間 40ns； 光纖連接頭 FC/APC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80070006 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Microphotons的聲光調制器由于其調制消光比高、承受功率高等優點，廣泛應用于光纖傳感領域。本產品專門針對于光纖傳感的應用需求開發，具有體積小、功耗低（＜1W）、上升時間快（12ns）、調制脈沖形狀好（過沖?。?、脈沖重復性好（重復周期抖動?。┑葍?yōu)點,而且可以將調制器和驅動器一體化封裝 ， 便于系統集成 ， 可廣泛應用于 φ -OTDR、BOTDR、OFDR等各種需要脈沖調制的光纖傳感系統中。
常規性能參數
參數 | 單位 | Min. | Max. | 常規 | 備注 |
材料 | TeO2 | ||||
波長 | nm | 1520 | 1580 | 1550 | |
平均光功率（CW） | W | 0.5 | |||
超聲波聲速 | m/s | 4200 | |||
插入損耗 | dB | 2.5 | |||
偏振消光比- | dB | 18 | |||
消光比 | dB | 50 | |||
回波損耗 | dB | 40 | |||
上升沿時間 | ns | 45 | |||
頻率 | MHz | 80 | |||
移頻量 | MHz | +80 | |||
頻率穩定度 | 0.1% | ||||
射頻功率 | W | 2.5 | |||
電壓駐波比 | 1.2:1 | ||||
輸入阻抗 | Ω | 50 | |||
器件接口 | SMA | ||||
光纖類型 | PM1550 | ||||
光纖長度 | m | 1 | |||
光纖接口 | FC/APC | ||||
工作溫度 | ℃ | -20~60 | |||
儲存溫度 | ℃ | -30~70 | |||
驅動器
參數 | 單位 | 型號 | ||
D100-02-M-1D | D150-02-M-1D | D200-02-M-1D | ||
工作頻率 | MHz | 100 | 150 | 200 |
驅動功率 | W | ≤2.5 | ≤3 | ≤3 |
電脈沖上升時間 | ns | ≤20 | ≤15 | ≤7.5 |
電源開關比 | dB | ≥55 | ||
電源電壓（DC） | V | 24 | ||
諧波抑制 | dBc | ≥25 | ||
調制方式 | - | TTL | ||
輸出阻抗 | Ω | 50 | ||
外形結構 | - | 圖B | ||
尺寸
● 體積小
● 功耗低（＜500mW）
● 上升時間快（12ns）
● 調制脈沖形狀好（過沖?。?/span>
● 脈沖重復性好（重復周期抖動?。?/span>
● 光纖傳感
● 激光雷達
● BOTDA
調制曲線

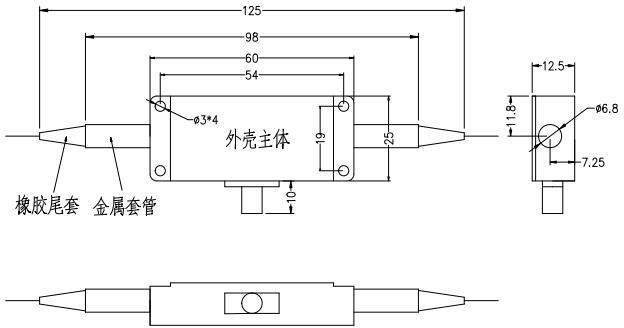

A: AOM的尺寸
B,驅動器尺寸圖：
