焦距可調；尺寸 ? 55/59 mm 消色差焦距：'100 mm / NA 0.24 / 鍍膜 420 - 700 nm；傾斜軸耦合； FC-APC 接口
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80152149 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
60FC系列光纖準直器設計用于準直出射光纖電纜的輻射，具有高指向穩定性。它們也可以在反向模式下用作光纖耦合器。它們適用于單模和保偏光纖電纜，從而產生高斯強度分布的準直光束。請注意，對于多模準直，強度分布不是高斯分布，取決于特定的光纖和輻射特性
參數信息：
| 系列 | 60FC-L |
| 型號 | 60FC-L-4-M100-26 |
| 焦距 | 100 mm |
增透膜 (AR coating) | 26 |
| 波長范圍 | 420- 700 nm |
| 透鏡類型 | Doublet optics 雙重光學元件 |
| Correction校正 | Achromatic 消色差 |
| 數值孔徑 | 0.24 |
通光孔徑 | 48?mm |
| 連接器類型 | FC-APC |
| 外徑 | Φ55/59?mm |
| 長度 | 114 ± 2?mm |
| 傾斜調整 | No |
| 前部配件 | 52mm |
| 外殼材料 | 鎳銀/鋁 |
| 重量 | 305g |
| 超高壓兼容 | No |
| 適用于多模 | Yes |

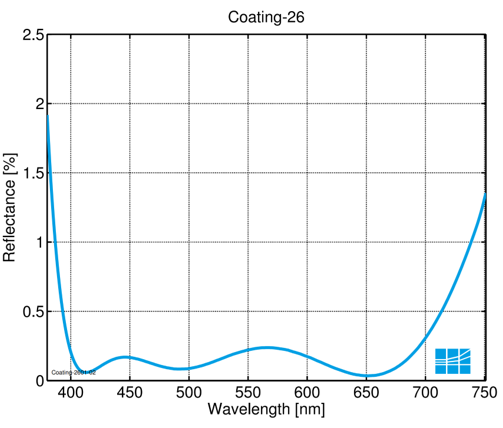

鍍膜曲線：
尺寸圖
特點：
大光束直徑：焦距100 mm
光學類型：雙波長光學，消色差
氬涂層：750- 1550 nm
傾斜耦合軸，F(xiàn)C-APC連接
前連接器接受連接光學元件
應用領域：
大尺寸光斑準直
空間光耦合
