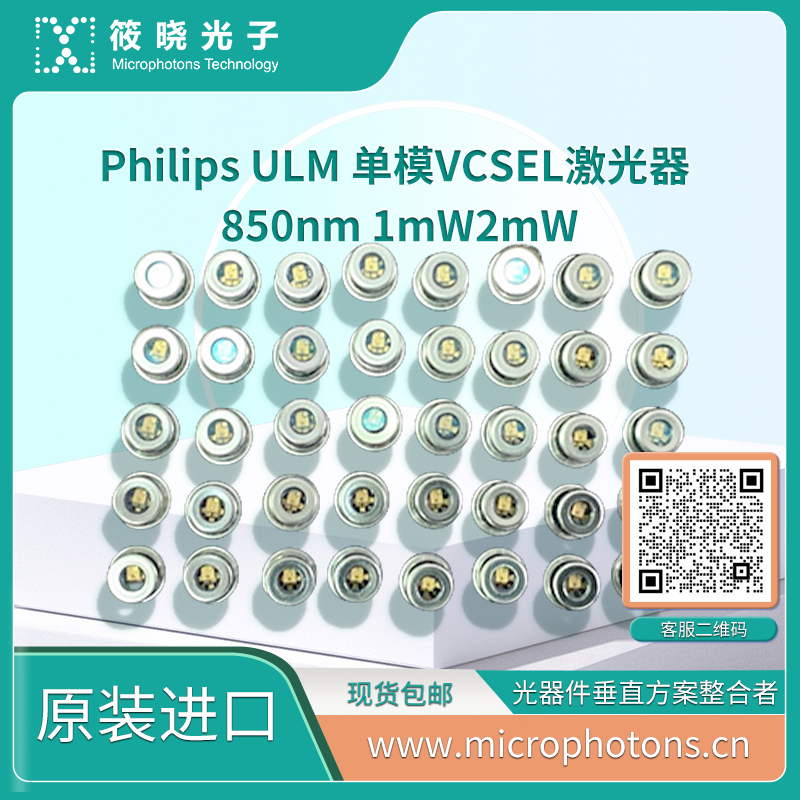

Philips ULM 單模VCSEL激光器 850nm 1mW2mW.jpg(?)
×
復制成功
微信號：13061644116
添加微信好友，了解更多產品詳情。
<form id="uh8ek"></form>
Philips借經過優化的光學特性，850 nm 單模 VCSEL 成為高要求傳感系統應用的理想選擇。創新型芯片設計已對高階縱向與橫向模式加以抑制，同時具有線性偏振穩定性。
產品特點：
高輸出功率
理想圓高斯光束
穩定極化
單模
產品應用：
CPT原子鐘
光學相干實驗
光學傳感
光電參數：
T=20°C，除非另有說明
參數 | 符號 | 單位 | Min. 值 | 典型值 | Max. 值 | 備注 |
入射波長 | λR | nm | 830 | 850 | 870 | Popt. = 2 mW |
閾值電流 | ITH | mA | 2 | |||
激光電流 | IOP | mA | 6 | Popt. = 2 mW | ||
激光電壓 | UOP | V | 2.6 | Popt. = 2 mW | ||
斜率效率 | ηS | W/A | 0.5 | 1 | ||
輸出功率 | Popt | mW | 2 | 2.5 | IOP = 6 mA | |
差分串聯電阻 | RS | Ω | 50 | 200 | Popt. = 2 mW | |
光束發散角 | Θ | ° | 10 | 20 | Popt. = 2 mW, full width 1/e2 | |
邊模抑制比 | SMSR | dB | 10 | Popt. = 2 mW | ||
ESD損傷閾值 | V | 2000* | 人體模型 | |||
波長溫度調諧系數 | nm/K | 0.06 |
*用于集成z二極管的TO封裝
jue對Max. 值
參數 | 指標 |
儲存溫度 | -40 to 125°C |
運行溫度 | -40 to 85°C |
電力消耗 | 20 mW |
連續正向激光電流 | 8 mA |
連續反向電流 | 10 mA |
焊接溫度 | 330°C |

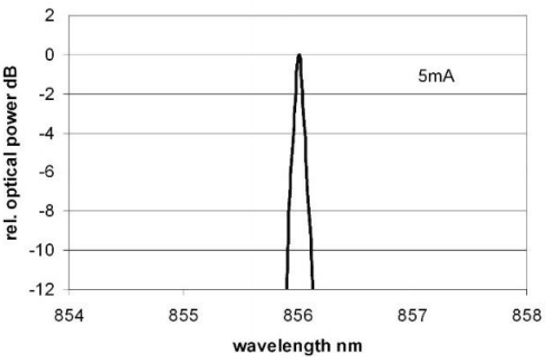

光譜特性

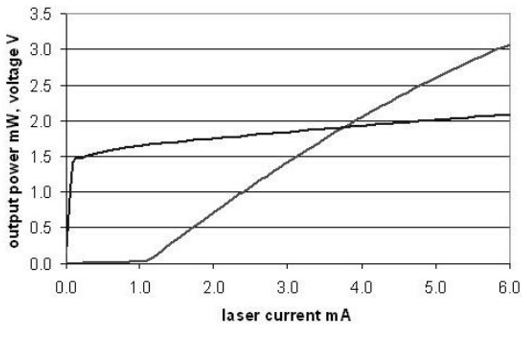

功率曲線
TO４６封裝不帶ＴＥＣ
ＴＯ４６封裝帶TEC
● 內部TEC和熱敏電阻
● 2 nm TEC的可調性
● 高斯型光束輪廓
● jue對對稱的高斯型光束輪廓顯著簡化應用光學設計。

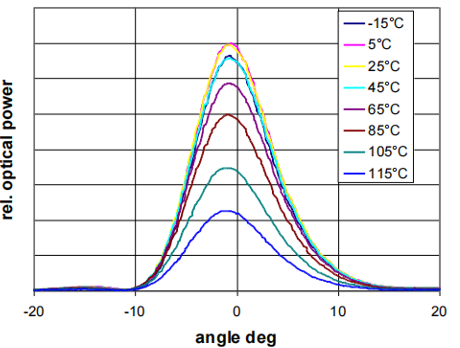

● 小光束發散角
● 發散角的范圍為 20° (1/e2)，可重復再現，方便激光光束傳導。
● 光譜寬度窄
● 憑借光譜寬度通常為 100 MHz 的激光線，此類激光器專為光譜應用而設計。
● 低功率消耗
● 由于功率消耗僅為數毫瓦，移動應用中可采用電池運行。
● TO46&TEC
● 特定工作條件：激光電流IOP = 2 mA 目標波長 λt = 850 nm @ TOP (由TEC調節)
● CPT原子鐘
● 光學相干實驗

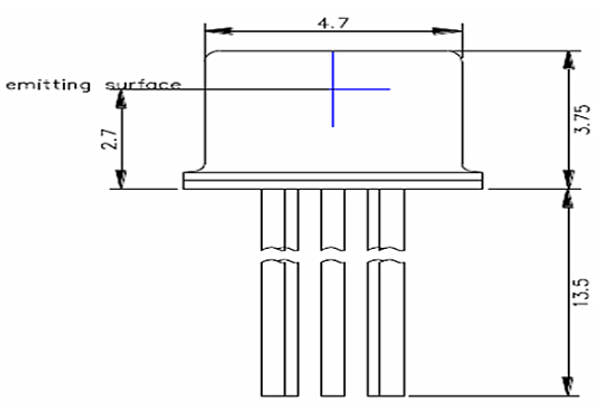

產品尺寸

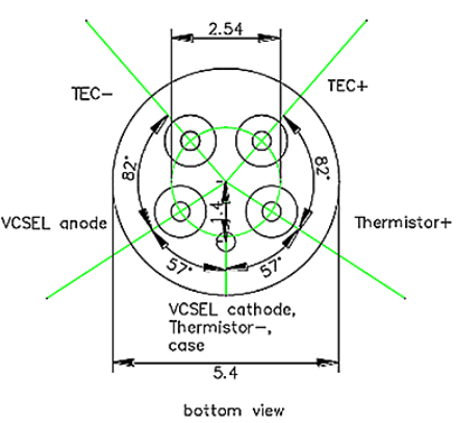

帶TEC管腳配置

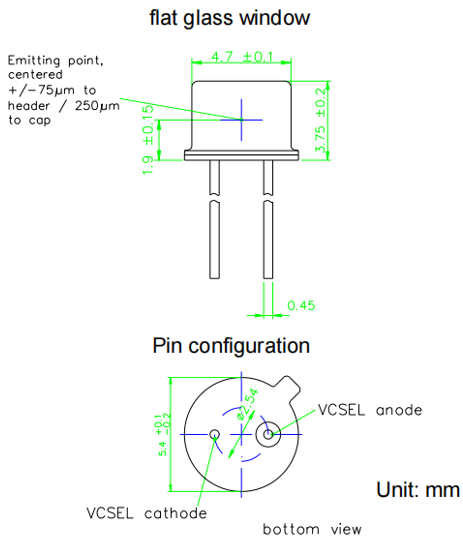

不帶TEC管腳定義
單位
