工作波長：1250-1540nm； 中心波長：1392nm 1392nm； 反射率：＞99.995%； 尺寸：12.7X6.35mm； 入射角度：0deg； 曲率半徑：1米
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80160147 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
環形激光陀螺儀組件或某些科學應用中的所謂超級鏡需要具有極低損耗（即吸收和散射）的鍍膜光學元件。這些反射鏡還具有 R > 99.998% 和總損耗 < 10 ppm 的Max. 反射率。
筱曉使用德國改進的 IBS 機器，能夠在超拋光基材上生產涂層。機器和環境的清潔度在專用的超凈室中保持，并在此進行廣泛的基材預處理和后處理。
用于檢查程序的測量設備，例如白光輪廓儀和高分辨率顯微鏡（高達 x 1000）已經到位。定制的腔衰蕩設置允許以最多四位小數的精度確定反射并參考損耗。
特點
?非常高的反射率(在可見光和近紅外光譜范圍內R > 99.99%?R > 99.999% 在1000 – 1600 nm 之間的幾個波長處得到證實)
?中心波長可以定制（起訂量：6片）
?所有用于 CRD 實驗的反射鏡都帶有背面增透膜
?平面和球形彎曲熔融石英基材
?優質拋光，RMS 粗糙度：≤ 1.5 ?
產品應用
● 激光陀螺
●CRD 腔衰蕩系統設計
● 光通道診斷
類型 | 激光反射鏡 |
激光分類 | 低損耗光學器件 |
激光類型 | Yb:YAG-Laser Nd:YAG-Laser |
涂層材料（正面） | 137682 |
涂層材料（背面） | 140757 |
材質 | Infrasil 302 |
形狀 | 圓形 |

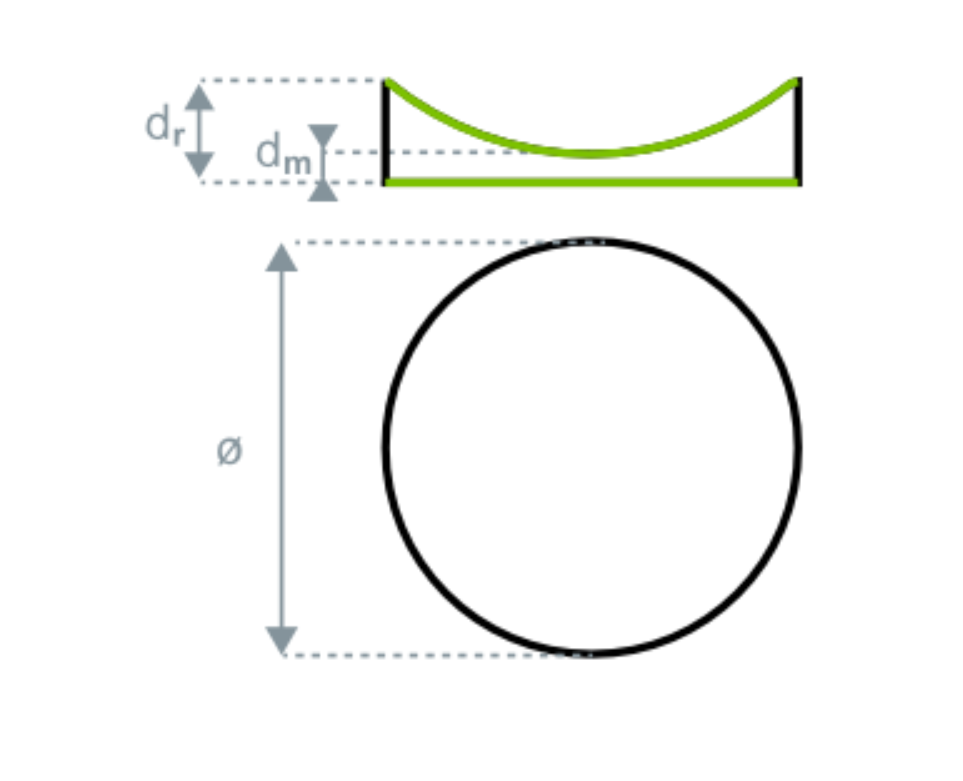

直徑(?) | 12.7 mm (-0.1 mm) |
厚度 | 6.35 mm (±0.1 mm) |
邊緣厚度 | 6.35 mm |
平行度 | 5? |
光學參數 | 正面(S2) | 光學參數 | 背面(S1) |
形狀 | 凹面 | 形狀 | 平面 |
曲率半徑 | 1,000 mm (±1 %) | 倒角 | 0.3 mm (±0.1 mm) |
倒角 | 0.3 mm (±0.1 mm) | 測試區 ?e | 20 |
測試區 ?e | 20 | 曲面容差 | 3/0.2(0.2) [L/10 @546.1nm] |
曲面容差 | 3/-(0.2) [L/10 reg. @546.1nm] | 清潔度 | 5/2x0.04; L1x0.004 |
清潔度 | 5/2x0.04; L1x0.004 | ||
內部測試區 ?e (Inner test area ?e) | 10 | ||
清潔度 | 5/2x0.025 |
涂覆層規格 | |
正面(S2) (137682) | 背面(S1) (140757) |

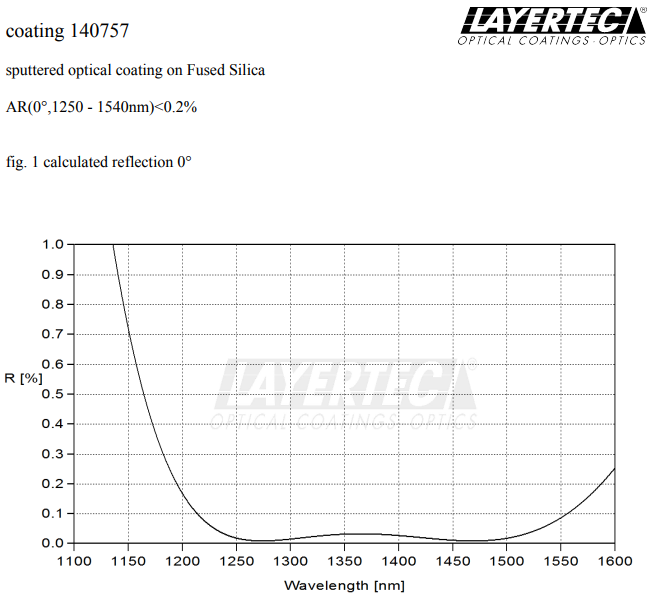

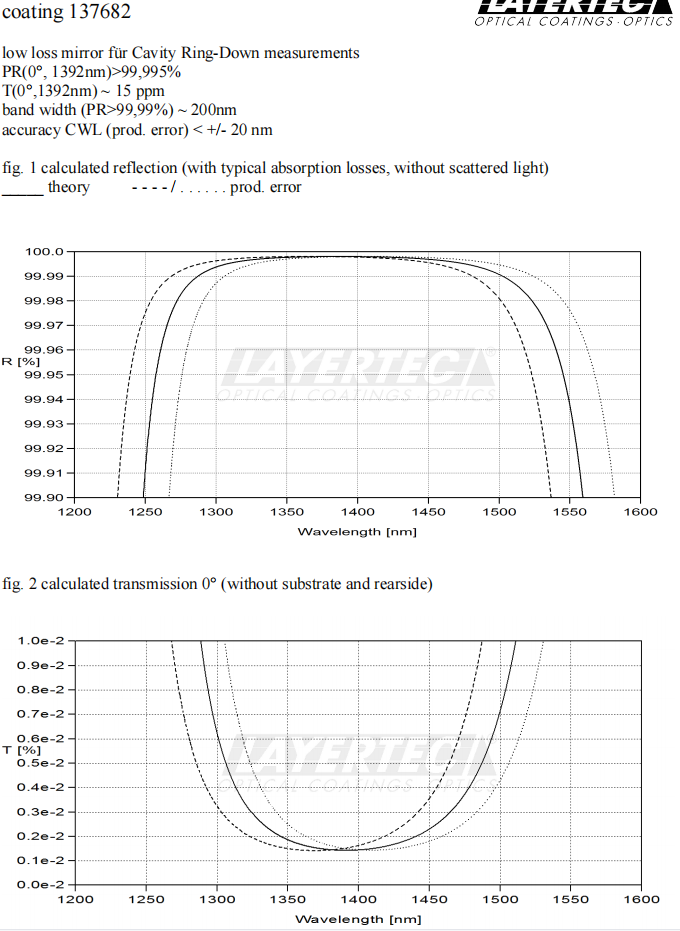

1st 工作范圍 高反射 HR(0°,1392nm)>99.995% | 1st 工作范圍 AR(0°,1250-1540nm)<0.2% |
類別 高反射 High Reflectance 偏振 unpol. 入射角 0° 波長范圍 1392nm 高反射HR > 99.995 % | 類別 減反射 Anti-Reflectance 偏振 unpol. 入射角 0° 波長范圍 1250-1540nm AR / HT < 0.2 % |
2nd 工作范圍 T(0°,1392nm)~0.0015% | |
類別 透射 Transmittance 偏振 unpol. 入射角 0° 波長范圍 1392nm T ~ 0.0015%
|  |
定制產品提供參數示例
訂購信息：
CRD- □□□□-☆-▽
□□□□: 尺寸
126: 直徑：12.7X厚度6.35mm
*****
256: 直徑：25.4X厚度6.35mm
508:直徑：50.8X厚度8mm
其他
☆ : 反射率
39:＞ 99.9%
49:＞ 99.99%
▽: Operation Wavelength Range
760:760nm
980: 980nm
1064: 1064nm
1512:1512nm
2000:2000nm
2327:2327nm
型號列表
波長 | 基片材料 | 直徑(英寸) | 曲率 | 反射率 | 入射角 | 光楔 | PN # |
2327 | Infrasil 302 | 0.5" | 1m ROC | >?99.99?% | 0 | None | CRD-126-49-2327 |
2004 | Infrasil 302 | 1.0" | 1m ROC | >?99.99?% | 0 | None | CRD-246-49-2004 |
2050 | Infrasil 302 | 0.5" | 1m ROC | >?99.99?% | 0 | None | CRD-126-49-2050 |
1742 | Infrasil 302 | 0.5" | 1m ROC | >?99.99?% | 0 | None | CRD-126-49-1742 |
1650 | Corning 7980 | 0.5" | 1m ROC | >?99.99?% | 0 | None | CRD-126-49-1650 |
1600 | Corning 7980 | 0.5" | 1m ROC | >?99.99?% | 0 | None | CRD-126-49-1600 |
1550 | Corning 7980 | 0.5" | 1m ROC | >99.99% | 0 | None | CRD-126-49-1550 |
1550 | Corning 7980 | 1.0" | 1m ROC | >99.99% | 0 | None | CRD-246-49-1550 |
1512 | Corning 7980 | 0.5" | 1m ROC | >99.99% | 0 | None | CRD-126-49-1512 |
1434 | Infrasil 302 | 1.0" | 1m ROC | >99.99% | 0 | None | CRD-246-49-1434 |
0760 | Corning 7980 | 0.5" | 1m ROC | >?99.995?% | 0 | None | CRD-126-49-0760 |
0760 | Corning 7980 | 1.0" | 1m ROC | >?99.995?% | 0 | None | CRD-126-49-0760 |
1392 | Corning 7980 | 0.5" | 1m ROC | >?99.99?% | 0 | 30? | CRD-126-49-1392 |
0633 | Corning 7980 | 1.0" | 1m ROC | >?99.99?% | 0 | None | CRD-246-49-0633 |
1064 | Corning 7980 | 1.0" | 1m ROC | >?99.99?% | 0 | None | CRD-246-49-1064 |
