材料：Silicon 上升／下降時間：＜30nｓ／＜30nｓ； 響應度：0.6Ａ／Ｗ＠830ｎｍ； 帶寬：＞25ＭＨｚ； 有效面積直徑：4.57ｍｍ； 輸出連接：BNC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040617 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
筱曉光子公司代理美國的EOT(Electro-Optics Technology)公司全線產品
EOT 的<10 GHz 光電探測器包含 PIN 光電二極管，利用光伏效應將光功率轉換為電流。 當端接到示波器的 50 Ω 電阻時，可以測量激光的脈沖寬度。當端接到頻譜分析儀的 50 Ω 電阻時，可以測量激光器的頻率響應。 EOT 的 <10 GHz 光電探測器自帶由長壽命鋰電池組成的內部偏置電源。將同軸電纜插入光電檢測器的 BNC 輸出連接器并在示波器或頻譜分析儀上端接 50 Ω 是操作所需的全部內容。
特征:
占地面積小
內部電壓偏置
直流至 2 GHz
選項
可提供外墻插入式電源
提供光纖耦合或自由空間選項
探測器材質
應用
監控調Q激光器的輸出
監控鎖模激光器的輸出
規格 | ||||||
型號 | 120-10011-0001 (ET-2030) | 120-10028-0001 (ET-2040) | 120-10133-0001 (ET-2060) | 120-10134-0001 (ET-2070) | 120-10034-0001 (ET-3000) | 120-10050-0001 (ET-3010) |
探測器材料 | Silicon | Silicon | Silicon | Silicon | InGaAs | InGaAs |
Rise Time/Fall Time 上升/下降時間 | <30 ps/<300 ps | <30 ns/<30 ns | <32 ps/<320 ps | 3 ns/3 ns | <17 ps/<175 ps | <175ps/<175 ps |

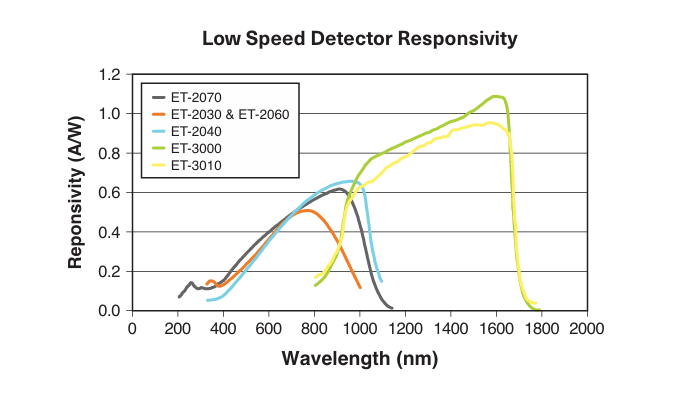

響應度 | 0.47 A/W at 830 nm | 0.6 A/W at 830 nm | 0.47 A/W at 830 nm | 0.56 A/W at 830 nm | 0.9 A/W at 1300 nm | 0.9 A/W at 1300 nm |
電源 | 9 VDC | 24 VDC | 9 VDC | 24 VDC | 6 VDC | 6 VDC |
帶寬 | >1.2 GHz | >25 MHz | >1.1 GHz | >118 MHz | >2 GHz | >2 GHz |
Active Area Diameter 有效面積直徑 | 0.4 mm | 4.57 mm | 0.4 mm | 2.55 mm | 100 μm | 100 μm |
Dark Current 暗電流 | <0.1 nA | <10 nA | <0.1 nA | <10 nA | <2.0 nA | <3.0 nA |
Acceptance Angle (1/2 angle)接受角（1/2角） | 10° | 60° | N/Aa | 50° | 20° | N/Aa |
Noise Equivalent Power 噪聲等效功率 | <0.01 pW/√ Hz | <0.09 pW/√ Hz | <0.01 pW/√ Hz | <0.10 pW/√ Hz | <0.03 pW/√ Hz | <0.03 pW/√ Hz |
Maximum Linear Rating Max. 線性額定值 | CW current: 3 mA Pulse current: 3 mA | CW current: 2 mA Optical input: 3 mW | CW current: 3 mA Optical input: 3 mA | CW current: 2.5 mA Pulse current: 15 mA | CW current: 5 mA | CW current: 5 mA |
Mounting (Tapped Holes) 安裝（螺紋孔) | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 |
Output Connector 輸出連接器 | BNC | BNC | BNC | BNC | BNC | BNC |
產品規格可能會更改。所有產品均符合RoHS標準。
a包括FC插座
