濾波器的核心部件是光纖布拉格光柵（FBG）。它是一種通過一定方法使光纖纖芯的折射率發生軸向周期性調制而形成的光柵。在光纖中傳輸的特定波長的光在具有不同折射率的界面處會在光纖光柵中消失，而其他光則不受影響地通過濾光片。我們的這種超窄帶光纖光柵濾波器是通過將幾個FBG組合成一個特殊的結構，并將這種結構(稱為Fabry-Perot FBGs[FP])應用于熱折射率調制，可以發射一個窄帶的光信號，沒有任何反射，并且具有無限的自由光譜范圍(FSR)。光纖折射率的變化主要導致光纖的中心波長隨溫度的變化而變化。由于濾波器的實際中心波長受FBG位置的環境溫度變化的影響，所以該機器在濾波器的內部配備了溫度恒定但可調諧的穩定電路，從而可以提供一個以特定波長為中心窄的調諧范圍。

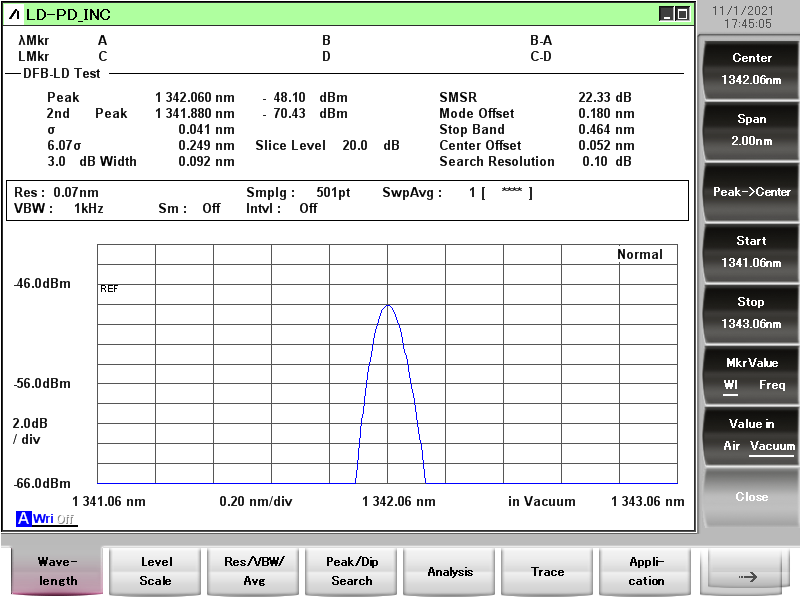

1、測試光譜圖

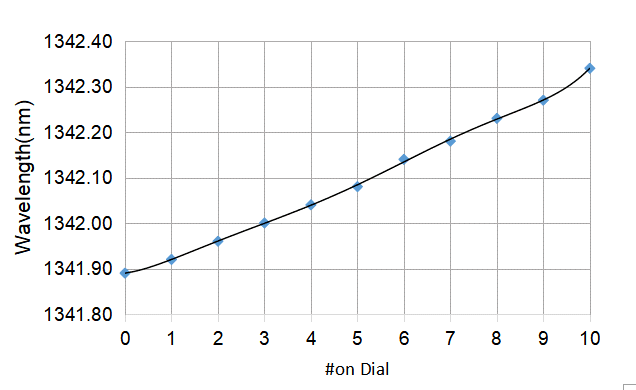

2,波長調諧曲線圖
● 可調諧范圍：+/-0.2nm
● 活躍的波長穩定性
● 根據要求，可提供極端的噪聲抑制<50dB
● 良好的光譜穩定性
● 超窄帶透射濾波器可選窄帶寬信號，能夠有效阻止其他光譜成分
● 在一個非常低的FWHM中過濾信號時，該設備是你的理想選擇；在光學領域，可以低至500MHz。與標準的光纖光柵相反，該模塊并不反射任何信號。因此，它可以不借助隔離器而直接用于激光應用中。
● 窄帶信號傳輸
● 布里淵散射的過濾
● ASE抑制
● 光纖激光器模式隔離
● 單光子計數/量子密碼學
規格 | 高級 | 標準 |
中心波長(CW) | 1342/1531/1550nm | |
可調諧范圍 | +/-0.24nm | |
線寬(FWHM) | 0.005-0.040nm;0.5-5.0GHz | |
SNR | 55dB | 35dB |
PDL | <0.2dB | |
插入損耗* | <2.9dB | <2.0dB |
穩定性@10-45℃ | +/-2.5pm | |
接口 | FC/PC,FC/APC,ST,SC/PC,SC/APC,DIN,SMA,(根據要求，可以提供3mm緩沖光纖引線) | |
工作溫度 | 10-45℃ (可以根據客戶要求定制) | |
封裝 | 臺式設備(根據要求，可提供19插槽模塊) | |
Max. 輸入功率 | 500mW(根據要求，可以提供zui高達2W) | |
面板介紹
前部面板：
1、刻度盤：內部刻度計數為1-9.每改變一個數字，溫度改變0.02℃。外部刻度每轉一圈可改變內部刻度一個數字。通過刻度盤來改變溫度，從而調諧波長。
2、In (APC ): 光纖輸入端
3、Out(APC):光纖輸出端
4、在刻度盤上的有一個制動桿來防止設定值的意外調整。按順時針方向將制動桿推到刻度盤的制動器上，逆時針方向將制動桿向后推以釋放制動器。
后部面板：
1、NTC out：用于監視濾波器的實際溫度。
2、電源：5.0V和2A的直流電源
操作步驟及注意事項
操作步驟：
1、濾波器插上電源線
2、光纖輸入端口連接寬帶光源
3、光纖輸出端口連接光譜儀
4、通過刻度盤旋鈕來調節溫度變化，并在光譜儀上觀察波形
注意事項：
1、電源采用輸出為5.0V和2A的直流電源
2、請慢慢調整率濾器，因為該儀器基于熱膨脹，設置之后需要一個時間延遲才能穩定。如果調整過快，可能不會達到預期值。出于同樣的原因，請給設備一個初步的預熱，正常運行時間約5到10分鐘后，再打開儀器。
3、光纖連接端口在不使用時蓋上端帽，以免弄臟。
4、清潔儀器時不要使用液態。
