工作波段：2022-2222nm； 反射率：2022-2222nm >?99.99?%； 尺寸：直徑：25mm；厚度：6.35mm； 入射角度：0°； 曲率半徑：1000mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80160160 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
激光反射鏡:
熔融石英 ( 紅外) | pl- 凹面| ?=25. 0(- 0. 1) mm | te=6. 35( ± 0. 10) mm | 楔角=30? S1: 側楔 | ?e21 | 3/ 0. 2( 0. 2) [ L/ 10] | 5/ 1x0. 04; L1x0. 004 | 倒角 1. 0
減反射( 0° , 2022- 2222nm)<0. 25%
S2( ^): r=1000mm( ± 1%) CC | ?e21 | 3/-( 0. 2) [ L/ 10 reg.] | 5/ 1x0. 04; L1x0. 04 | 倒角 0. 3
?e10 | 5/ 1x0. 016
高反射( 0° , 2022- 2222nm) >99. 99% (低色散)
T( 0° , 2122nm) ~0. 002%
產品
| 名稱 | 109589 (標準版)激光反射鏡 |
| 類別 | 低色散激光鏡片 |
| 激光器類別 | Yb:YAG-激光器 |
| 激光器類型 | Nd:YAG-激光器 |
| 涂覆層材料(下面) | 115246 |
| 涂覆層材料(背面) | 126133 |
光學參數
| 材質 | 紅外硅302 |
| 形狀 | 圓形 |
| 直徑(?) | 25 mm (-0.1 mm) |
| 厚度 | 6.35 mm (±0.1 mm) |
| 邊緣厚度 | 6.35 mm |
| 平行度 | 5? |
| 光學參數 | 正面(S2) | 光學參數 | 背面 (S1) |
| 形狀 | 凹面 | 形狀 | 平面 |
| 曲率半徑 | 1,000 mm | 楔角 | 30? |
| 倒角 | 0.3 mm (±0.1 mm) | 倒角 | 1 mm (±1 %) |
| 測試區 ?e | 21 | 測試區 ?e | 21 |
| 曲面容差 | 3/-(0.2) [L/10 reg. @546.1nm] | 曲面容差 | 3/0.2(0.2) [L/10 @546.1nm] |
| 清潔度 | 5/1x0.04; L1x0.004 | 清潔度 | 5/1x0.04; L1x0.004 |
| 內部測試區?e | 10 | ||
| 清潔度 | 5/1x0.016 |
涂覆層規格 | |
正面 (S2) (115246) | 背面 (S1) (126133) |

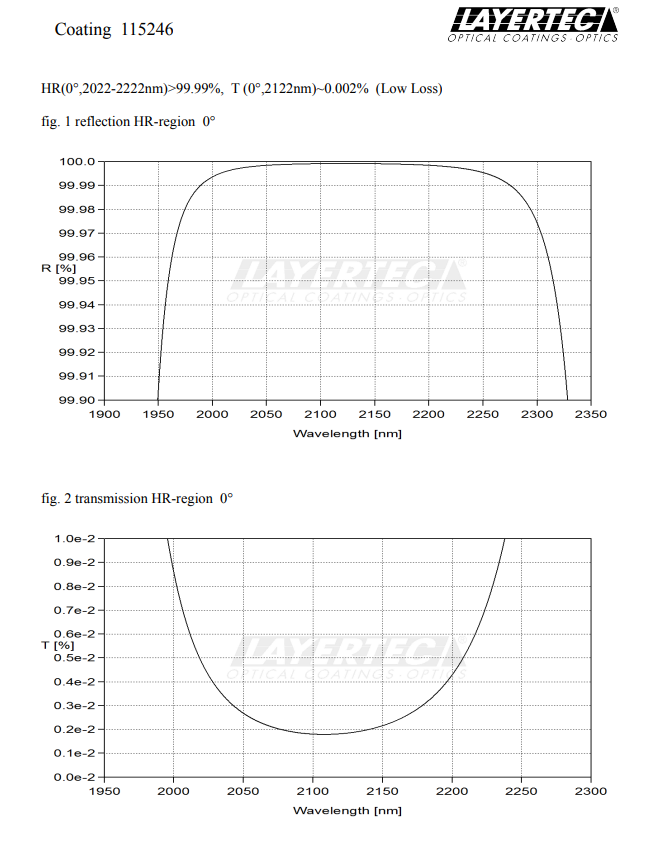

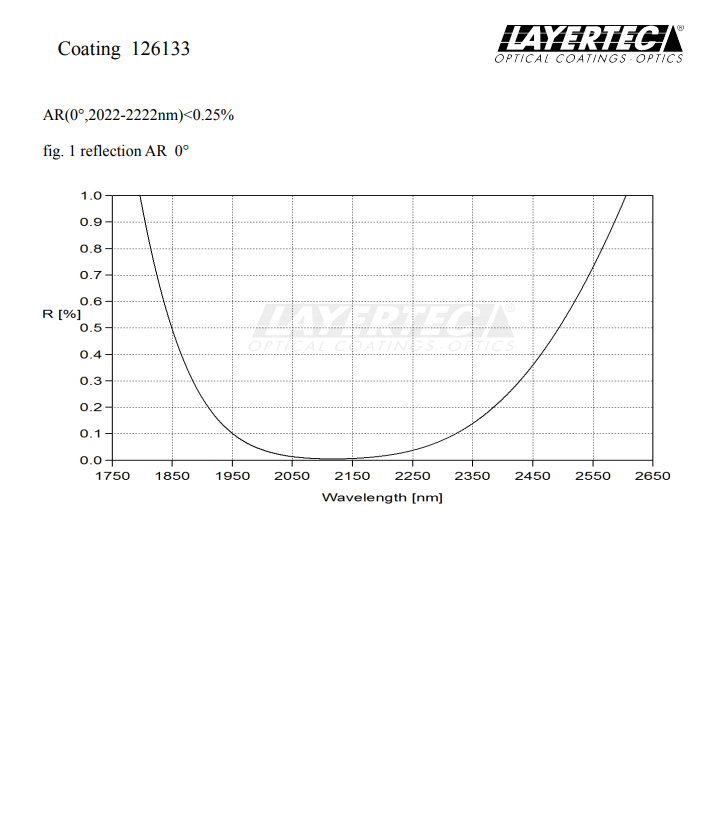

1st 工作范圍 HR(0°,2022-2222nm)>99.99% | 1st 工作范圍 AR(0°,2022-2222nm)<0.25% |
類別 高反射 High Reflectance 偏振 unpol. 入射角 0° 波長范圍 2022 - 2222 nm 高反射 > 99.99 % | 類別 減反射 Anti-Reflectance 偏振 unpol. 入射角 0° 波長范圍 2022 - 2222 nm AR / HT < 0.25 % |
2nd工作范圍 T(0°,2022-2222nm)~0.002% | |
類別 透射 Transmittance 偏振 unpol. 入射角 0° 波長范圍 2022 - 2222 nm T ~ 0.002 %
|  |
