響應波長范圍 2-12μm；最佳波長 10.6μm；相對響應強度≥1×10^7 cm?Hz^(1/2)/w@10.6μm；光敏面積 1×1mm^2
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040162 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PVMQ是基于復雜的HgCdTe異質結構的非冷卻紅外多結光伏象限探測器，具有優秀的性能和穩定性。象限探測器由四個獨立的有源元件組成，它們排列在一個象限幾何圖形中。器件在10.6 μm下的性能得到優化。PVMQ探測器的主要應用是激光光束輪廓和定位。
產品特點
● 可探測中紅外波段范圍2-12μm
● 提供TO8型封裝
● 四象限MCT探測器
產品應用
● 激光制導
● 光鑷
● 掃描探針顯微鏡
● 空間光通信
參數 | 探測器類型 |
PVMQ-10.6 | |
有源元件材料 | 外延MCT異質結構 |
z佳波長λopt（μm） | 10.6 |
相對響應強度D* (λpeak,20kHz),cm·Hz1/2/W | ≥2×107 |
相對響應強度D* (λopt,20kHz),cm·Hz1/2/W | ≥1×107 |
電流響應度Ri(λopt),A/W | ≥0.002 |
時間常數T，ns | ≤1.5 |
電阻R,Ω | 30-150 |
單個元件感光面尺寸A,mm×mm | 1X1 |
元件間距，μm | 200 |
包裝 | TO8 |
接收角Φ | ~70° |
窗口 | 無 |

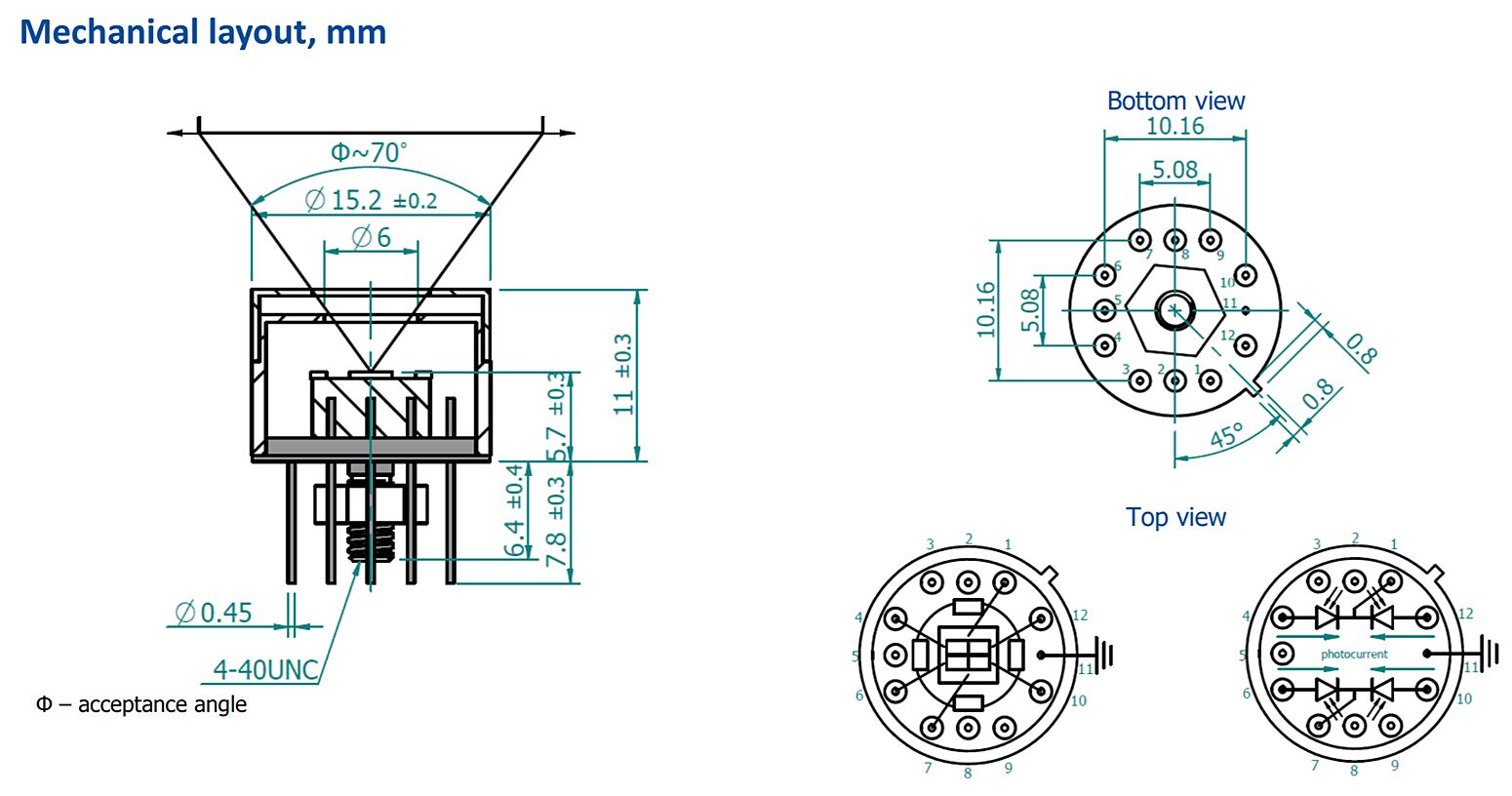

TO8型封裝外形尺寸圖
TO8引腳定義
功能 | 引腳號 |
探測器1 | 12 |
探測器2 | 10 |
探測器3 | 6 |
探測器4 | 4 |
通用 | 1，7 |
接地 | 11 |
未使用 | 2，3，5，8，9 |

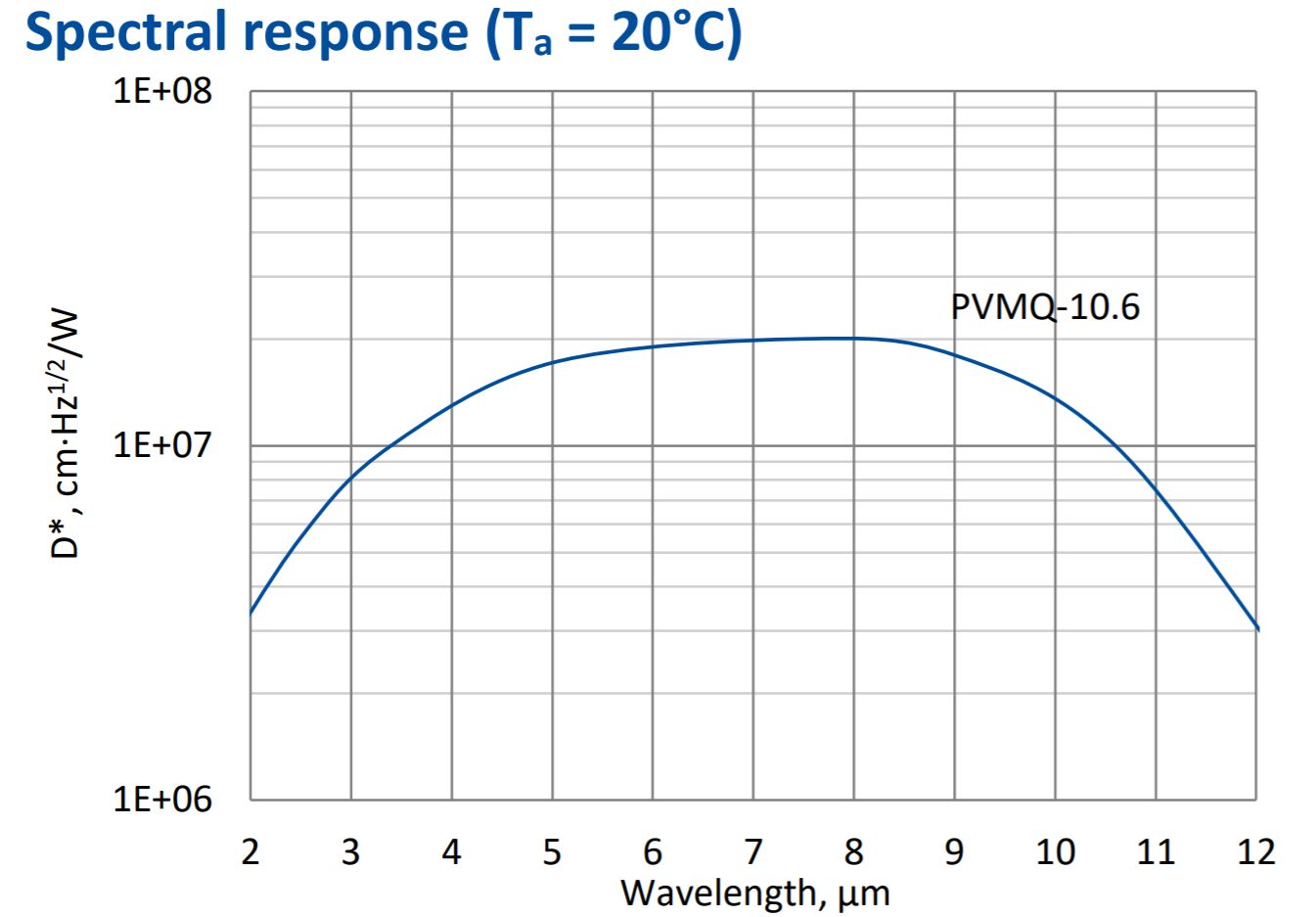

探測器光譜響應特性曲線
