響應波長范圍 2.5-6.5μm；最佳波長 3μm；相對響應強度≥6.5×10^9cm×Hz^(1/2)/w@3μm；光敏面大小0.1mm×0.1mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040144 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PV系列是基于復雜的HgCdTe異質結構的非制冷紅外光電探測器，具有優秀的性能和穩定性。器件在λ_opt時達到它本身能達到的的佳性能。波長分割可根據需求進行優化。反向偏置電壓可以在顯著提高響應速度和動態范圍的同時提高高頻下的性能，但偏置器件中出現的1/f噪聲在低頻下可能會降低探測器的性能。
產品特點
● 可探測中紅外光波范圍2.5-6.5μm
● 可配專用前置放大器
● 提供TO39與BNC兩種封裝形式
產品應用
● 醫學熱成像
● 紅外光譜分析
● 中紅外氣體吸收檢測
● 中紅外激光探測
技術參數
參數 | 探測器型號 | |||||||||
PV-3 | PV-3.4 | PV-4 | PV-5 | PV-6 | ||||||
有源元件材料 | 外延MCT異質結構 | |||||||||
z佳波長λopt（μm） | 3 | 3.4 | 4 | 5 | 6 | |||||
相對響應強度D* (λpeak),cm·Hz1/2/W | ≥8.0×109 | ≥7.0×109 | ≥5.0×109 | ≥2.0×109 | ≥1.0×109 | |||||
相對響應強度D* (λopt),cm·Hz1/2/W | ≥6.5×109 | ≥5.0×109 | ≥3.0×109 | ≥1.0×109 | ≥5.0×108 | |||||
電流響應度Ri(λopt),A/W | ≥0.5 | ≥0.8 | ≥1.0 | ≥1.0 | ≥1.0 | |||||
時間常數T，ns | ≤350 | ≤260 | ≤150 | ≤120 | ≤180 | |||||
電阻×光敏面面積R·A,Ω?cm^2 | ≥1 | ≥0.5 | ≥0.1 | ≥0.01 | ≥0.002 | |||||
感光面尺寸A,mm×mm | 0.05×0.05，0.1×0.1 | |||||||||
封裝 | TO39 | BNC | TO39 | BNC | TO39 | BNC | TO39 | BNC | TO39 | BNC |
接收角? | ～90° | ～102° | ～90° | ～102° | ～90° | ～102° | ～90° | ～102° | ～90° | ～102° |
窗口 | 無 | |||||||||
BNC型封裝及尺寸
參量 | 數值 |
光敏面積AO；mm×mm | 0.05×0.05-0.1×0.1 |
孔徑C,mm | Φ4 |
接收角度Φ | ~102° |
TO39型封裝及尺寸
TO39-引腳定義
引腳定義 | |
功能 | 引腳號 |
探測器 | 1 , 2 |
接地 | 3 |

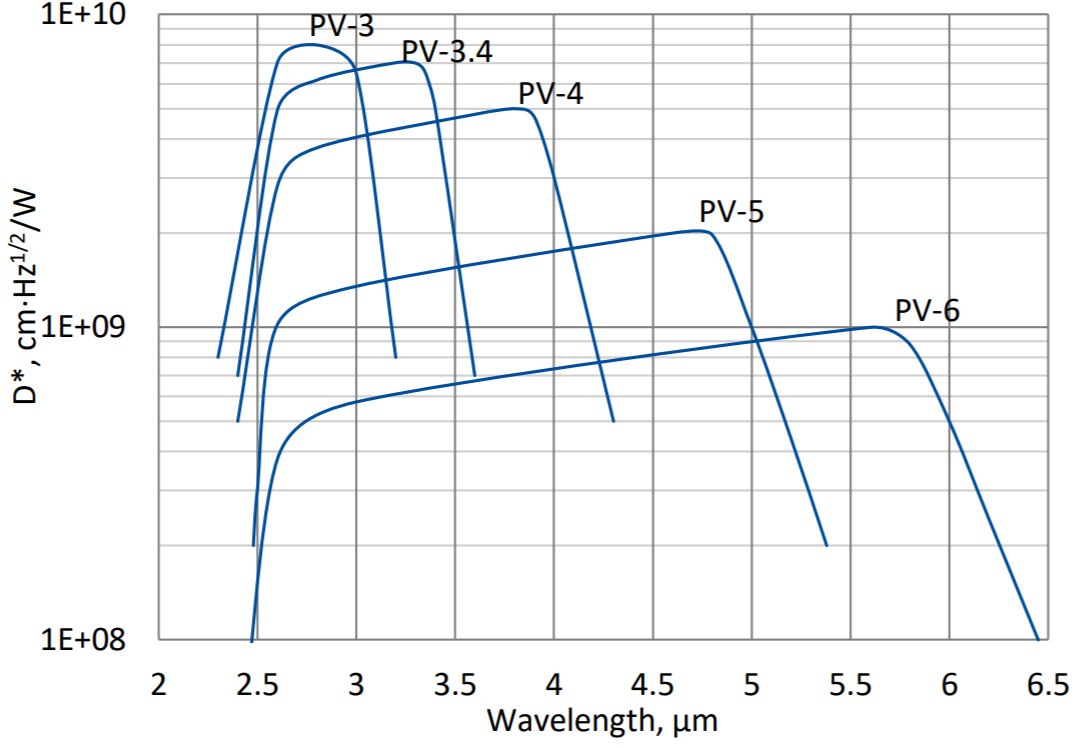

探測器光譜響應特性曲線
