響應波長范圍 2-12μm；最佳波長 10.6μm；相對響應強度≥1×10^7cm×Hz^(1/2)/w@10.6μm；光敏面大小 2mm×2mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040141 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PEM系列是一款基于光電磁效應的MCT紅外光伏探測器。光入射會使探測器內部半導體產生的電子空穴對在磁場的作用下移動。該器件在10.6 μm處探測性能佳，是一款te別適用于探測連續波和低頻調制輻射的大感光面探測器。這款探測器被安裝在內部含有磁性電路的特殊包裝中。3°楔形硒化鋅抗反射涂層(wZnSeAR)窗戶，可以防止不必要的干擾影響和污染。
產品特點
光譜范圍從 2.0 到 12.0 μm
環境溫度操作
無需偏置(No bias required)
沒有 1 / f 噪音(No 1/f noise)
從直流到高頻的操作
對紅外輻射極化敏感
產品應用
● 醫學熱成像
● 紅外光譜分析
● 中紅外氣體吸收檢測
● 中紅外激光探測

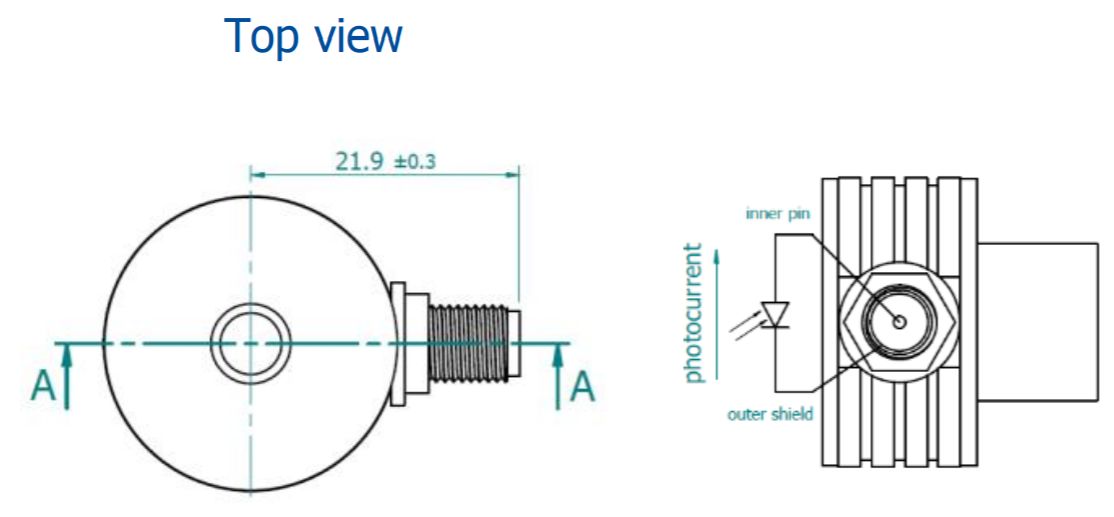

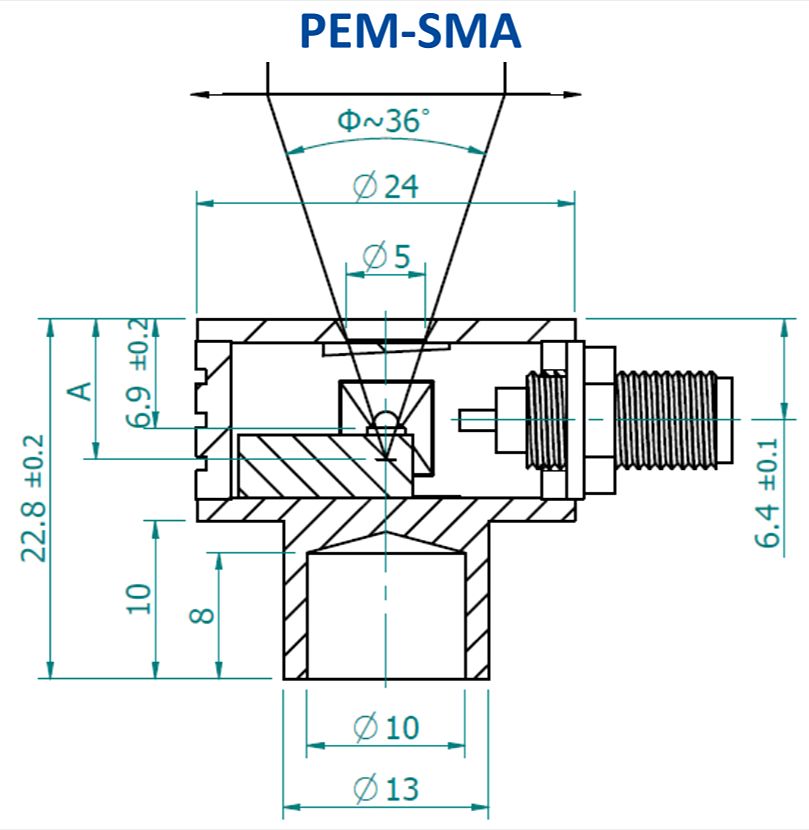

SMA型尺寸
參量 | 數值 | |
浸沒微型透鏡形狀 | 超半球形 | |
光學區域面積AO；mm×mm | 1×1 | 2×2 |
R,mm | 0.8 | 1.25 |
A,mm | 9.3±0.40 | 10.65±0.40 |
備注：
?—接收角度；
R—超半球微型透鏡半徑
A—從PEM-SMA蓋子頂部到焦平面的距離

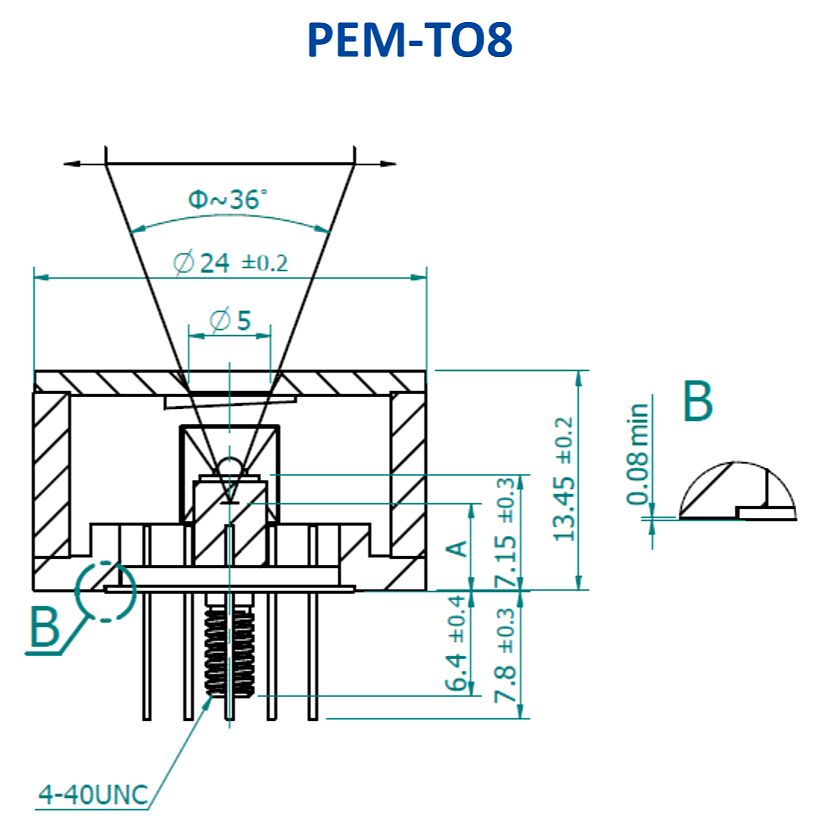

TO8封裝尺寸圖
參量 | 數值 | |
浸沒微型透鏡形狀 | 超半球形 | |
光學區域面積AO；mm×mm | 1×1 | 2×2 |
R,mm | 0.8 | 1.25 |
A,mm | 4.75±0.30 | 3.4±0.40 |
備注：
?—接收角度；
R—超半球微型透鏡半徑
A—從PEM-TO8頭部下表面到焦平面的距離

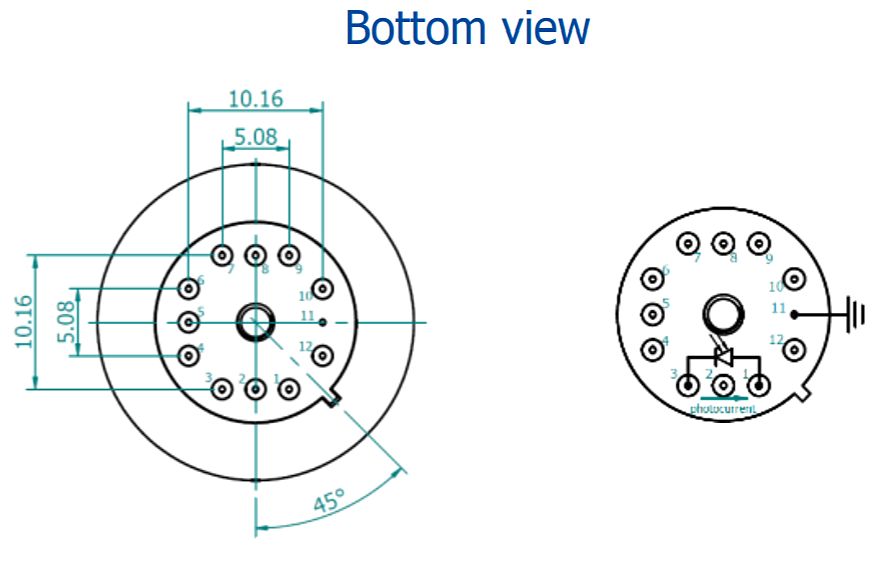

TO8引腳定義
功能 | 引腳號 |
探測器 | 1,3 |
接地 | 11 |
未使用 | 2, 4, 5, 6, 7, 8, 9, 10, 12 |
參數 | 探測器型號 | |
PEM-10.6 | ||
有源元件材料 | 外延MCT異質結構 | |
z佳波長λopt（μm） | 10.6 | |
相對響應強度D* (λpeak),cm·Hz1/2/W | ≥2×107 | |
相對響應強度D* (λopt),cm·Hz1/2/W | ≥1×107 | |
電流響應度-光敏面長度乘積Ri(λopt)·L,A·mm/W | ≥0.002 | |
時間常數T，ns | ≤1.2 | |
電阻R,Ω | ≥40 | |
感光面尺寸A,mm×mm | 1×1,2×2 | |
封裝 | PEM-SMA | PEM-TO8 |
接收角? | ～48° | ~52° |
窗口 | wZnSeAR | |

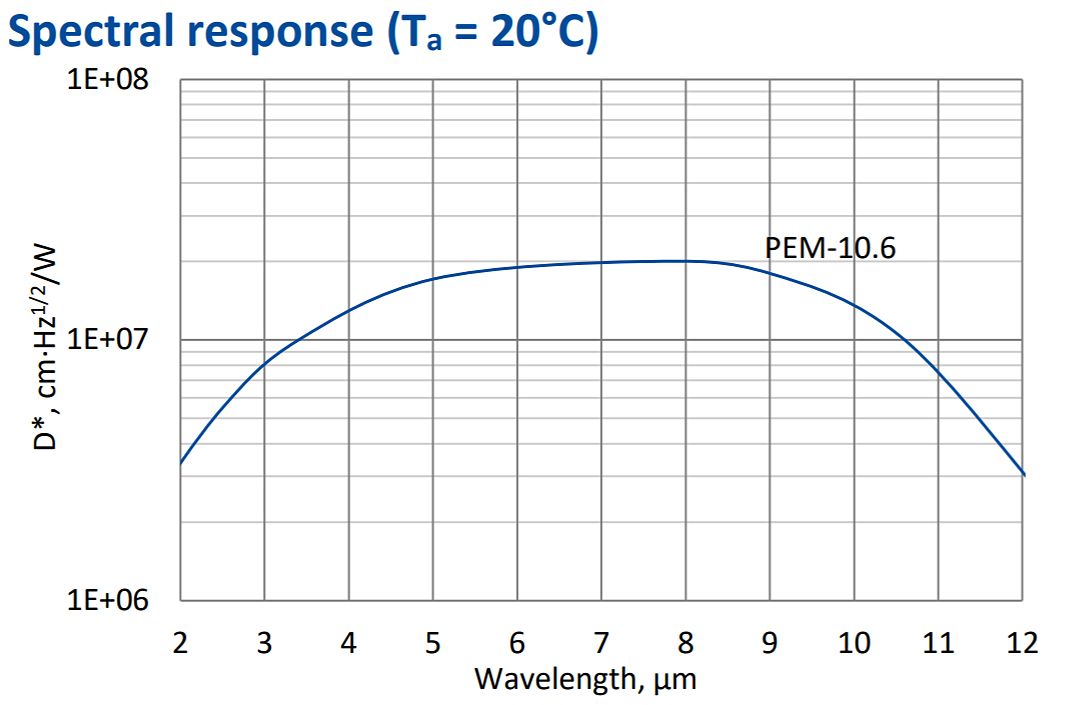

探測器光譜響應特性曲線

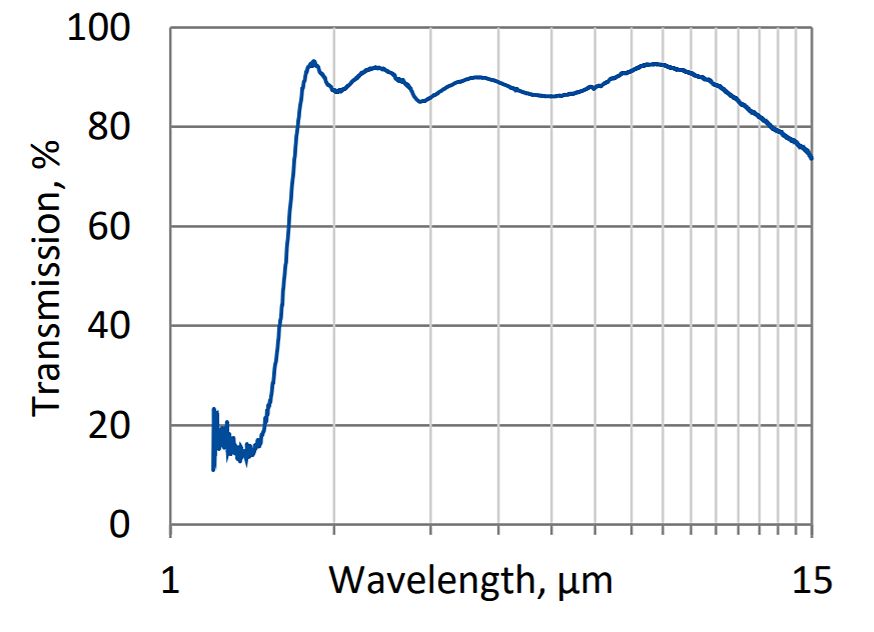

wZnSeAR窗口傳輸光譜圖
使用和儲存注意事項
?在 10% 至 80% 的濕度和 -20°C 至 30°C 的環境溫度下運行。
?光束功率限制：?CW 或單脈沖的輻照度必須大于 1 μs 對表觀光學有效區域的輻照度不超過 100 W/cm2，
?短于 1 μs 的脈沖輻照度不得超過 1 MW/cm2。
?存放在 10% 至 90% 濕度和 -20°C 至 50°C 環境溫度的暗處。
?飽和吸收功率 ~200 mW.
