波長范圍210-2300nm；脈沖能量＞1mJ；重頻100Hz；脈寬<5ns
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80080034 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Q-TUNE是利用OPO(光學參數振蕩器)在410-2300nm范圍內產生可調諧波長，線寬為6cm-1?？蛇x的二次諧波發生器將調諧范圍擴展到210-410nm，線寬為12cm-1。較短的5ns脈寬和高達100Hz脈沖重復頻率，Q-TUNE是理想的相干光源，用于時間分辨光譜、計量、光聲成像。
QLI創新的無水晶體泵浦方式得到高光束質量，脈沖能量可達100mJ。先進的緊湊型激光設計，真正實現一鍵式操作而無需維護。無水冷，無笨重電源。所有激光電子設備都集成到Q-TUNE的機箱中，唯一的外部模塊是電源適配器，它提供12或28VDC，50-150W的電源（取決于型號）。
泵浦激光器和OPO都是通過內置Web服務器單個以太網端口控制的，無需安裝控制軟件，任何電腦甚至手機的現代網絡瀏覽器都能夠控制Q-TUNE。提供API用于集成在客戶的設備中。
除了可調諧波長輸出外，Q-TUNE還提供了兩個額外的泵浦激光輸出端口。可根據需求選擇擴展：
● 長壽命紫外光空氣凈化
● 監測OPO波長和線寬的緊湊型光譜儀
● 光纖耦合OPO輸出
型號 | Q-TUNE | |||||
-C10 | -C100 | -E10 | -E33 | -F10 | ||
波長范圍2) | OPO | 410–2300 nm | ||||
倍頻 | 210-410 nm | |||||
重復頻率3) | 10 Hz | 100 Hz | 10 Hz | 33 Hz | 10 Hz | |
脈沖能量 4) | >1 mJ | >5 mJ | >8 mJ | |||
線寬 | <6 cm-1 | |||||
脈沖寬度5) | <5 ns | |||||
脈沖間穩定性6) | <4.5 % RMS | |||||
功率漂移7) | ±3.0 % | |||||
偏振 | 縱向 | |||||
典型光斑直徑8) | 3 mm | 5 mm | 6 mm | |||
典型光束發散角9) | < 3 mrad | < 5 mrad | ||||
時間抖動10) | < 0.5 ns RMS | |||||
泵浦光輸出11)： | ||||||
最大脈沖能量12) | 基頻 | 15 mJ | 50 mJ | 80 mJ | ||
二倍頻 | 7 mJ | 20 mJ | 30 mJ | |||
三倍頻 | 5 mJ | 20 mJ | 30 mJ | |||
外形尺寸： | ||||||
激光頭(W×L×H) | 390×620×135mm3 | 390×620×153mm3 | ||||
電源適配器(W×L×H)13) | 50×125×33mm3 | 192×178×46mm3 | ||||
運行要求： | ||||||
冷卻方式 | 空氣冷卻(無水) | |||||
環境溫度 | 15 – 25 oC | |||||
相對濕度(不結露) | 10 – 80 % | |||||
電源電壓 | 90-230 VAC, 單相電, 47-63 Hz14) | |||||
平均功耗 | <50 W | <150 W | <100 W | <150 W | ||
備注：
1）由于不斷改進，所有規格都可能發生變化。除非另有說明，所有規格都是在450nm和最大脈沖重復頻率下測量的。標記為“典型”的參數不是規范。它們是典型性能的指標，并將隨我們制造的每一個單元而變化。
2）可選擴展到210nm的二次諧波發生器。
3）內部觸發方式，出廠設定脈沖重復頻率。脈沖重復頻率分辨率為1Hz。
4）測量在450nm輸出。請參閱其他波長脈沖能量的調諧曲線。
5）用350ps上升時間光電二極管測量1064nm處的FWHM。
6）在預熱后30秒內測量。
7）環境溫度變化小于±2℃時，預熱20分鐘后超過8小時。
8）從激光輸出20厘米處測量光束直徑（4σ）。
9）4σ的全角測量。
10）泵浦二極管觸發脈沖的下降邊緣。
11）激光脈沖能量針對OPO泵浦進行了優化，可能不同于獨立的激光器規格。
12）輸出可以與OPO同步工作或不同步工作。此處所示的值用于非同步時工作。
13）電源適配器的大小取決于型號。
14）激光器可用適當?shù)?2或28VDC電源供電，這取決于型號。詳情請查詢。

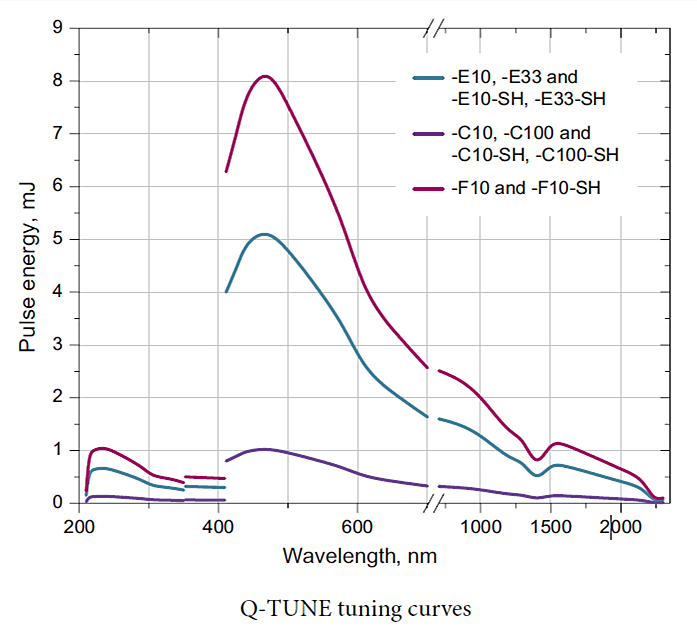

Q-TUNE調諧曲線
● 無腔激光和光學參數振蕩器(OPO)集成
● 無水泵浦設計、一鍵式操作
● 自優化、自校準的微處理器控制
● >2G激發的泵浦二極管壽命
● 210-2300nm自動調諧
● 可見光波段脈沖能量8mJ
● ＜6cm-1線寬
● 可達100Hz的重頻
● 內部或外部觸發模式
● 泵浦激光的單獨輸出端口
● 從50到150W的低功耗，取決于型號
● 長壽命紫外光空氣凈化
● 時間分辨激光光譜，例如LIFS
● 非線性光譜
● 共聚焦顯微
● 光學計量
● 光聲成像
Q-TUNE-C100/E10/E33/F10 外形尺寸
例如型號：Q-TUNE-C10/C100/E10/E33/F10
波長范圍：210–2300nm
脈沖寬度：<5ns
重復頻率：100Hz
平均功率：<150W
