響應波長范圍2-12μm； 最佳波長10.6μm； 相對響應強度≥6×10^8 cm?Hz^(1/2)/w@10.6μm； 光敏面積 1×1mm^2；
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040164 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
LabM-I-10.6是一款實驗室紅外檢測模塊。它是基于MCT異質結構的光浸沒光伏探測器，集成了跨阻、可編程前置放大器。3 °楔形硒化鋅增透涂層窗戶防止不必要的干擾效果。為了正確的操作,可編程智能VIGO熱電冷卻器控制器PTCC-01(單獨出售)和智能管理軟件(免費軟件)是必需的。LabM-I-10.6模塊配有PTCC-01和Smart Manager，是各種MWIR應用中原理樣機和研發階段的優秀解決方案。該集合為系統設計人員的不同需求提供了靈活的方法。
產品特點
非常高的性能和可靠性
對紅外輻射偏振敏感
與光學配件兼容
多功能性和靈活性
產品應用
氣體檢測、監測和分析
CO2激光（10.6μm）測量
激光功率監控
激光束輪廓和定位
激光校準
半導體制造
血糖監測
牙科
Ta=20℃，默認模塊設置
參數 | 典型值 |
光學參數 | |
起始波長λcut-on（10%),μm | ≤2 |
峰值波長λpeak（μm） | 9.5±0.5 |
z佳波長λopt（μm） | 10.6 |
截止波長λcut-off（10%），μm | ≥12 |
探測效率 D*(λpeak), cm·Hz1/2/W | ≥7.2×108 |
探測效率 D*(λopt), cm·Hz1/2/W | ≥6×108 |
輸出噪聲密度Vn (10MHz), nV/Hz1/2 | ≤400 |
電學參數 | |
電壓響應度 Rv(λpeak), V/W | ≥2.4×103 |
電壓響應度 Rv(λopt), V/W | ≥2×103 |
低截止頻率flo, Hz | DC |
高截止頻率fhi, Hz | ≥100M（可調） |
輸出阻抗Rout,Ω | 50 |
輸出電壓范圍Vout,V | ±1(RL = 50Ω*)) |
輸出偏置電壓Voff, mV | max±20 |
其它參數 | |
有源元件材料 | 外延HgCdTe異質結構 |
感光區域A,mm×mm | 1×1 |
窗口 | 楔形硒化鋅AR涂層(wZnSeAR) |
接收角 | ~36° |
環境工作溫度Ta,℃ | 10~30 |
環境工作溫度Ta,℃ | 10~30 |
信號輸出端口 | SMA |
電源和TEC控制端口 | LEMO (female) ECG.0B.309.CLN |
安裝孔 | M4 |
備注：*) RL – 負載電阻

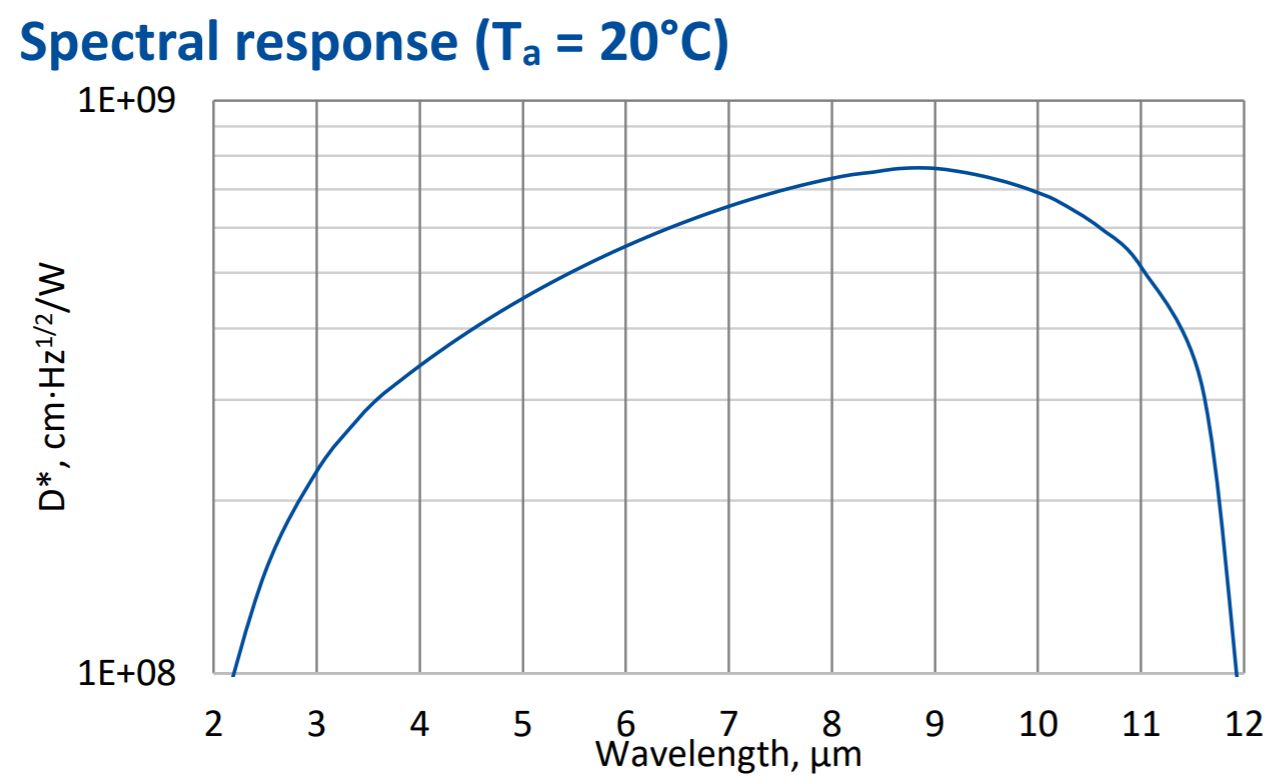

探測器光譜響應特性曲線
窗口鏡的光譜傳輸特性曲線

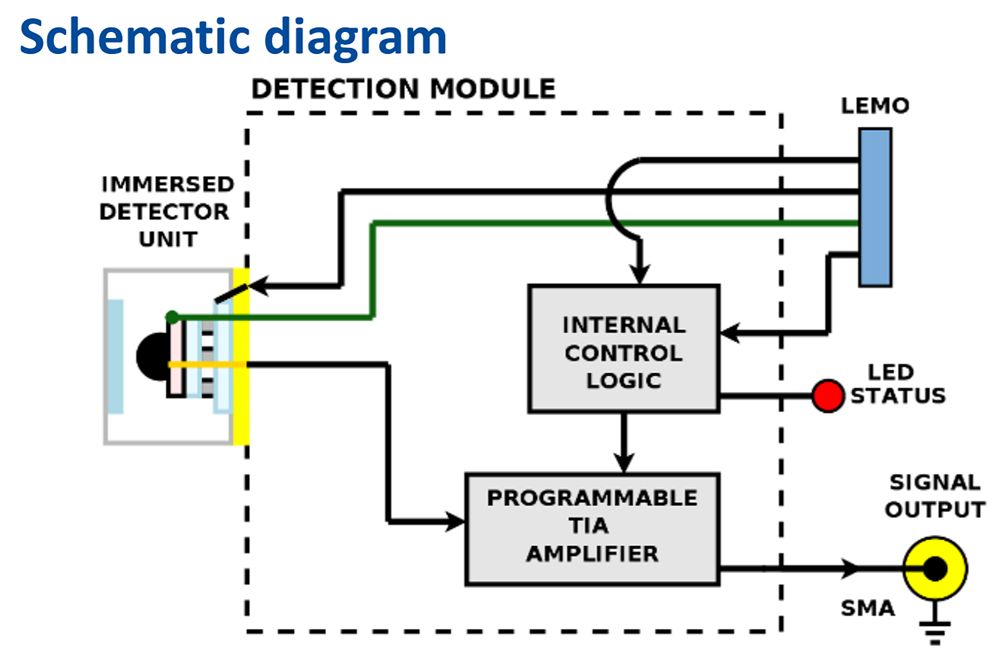

工作原理圖

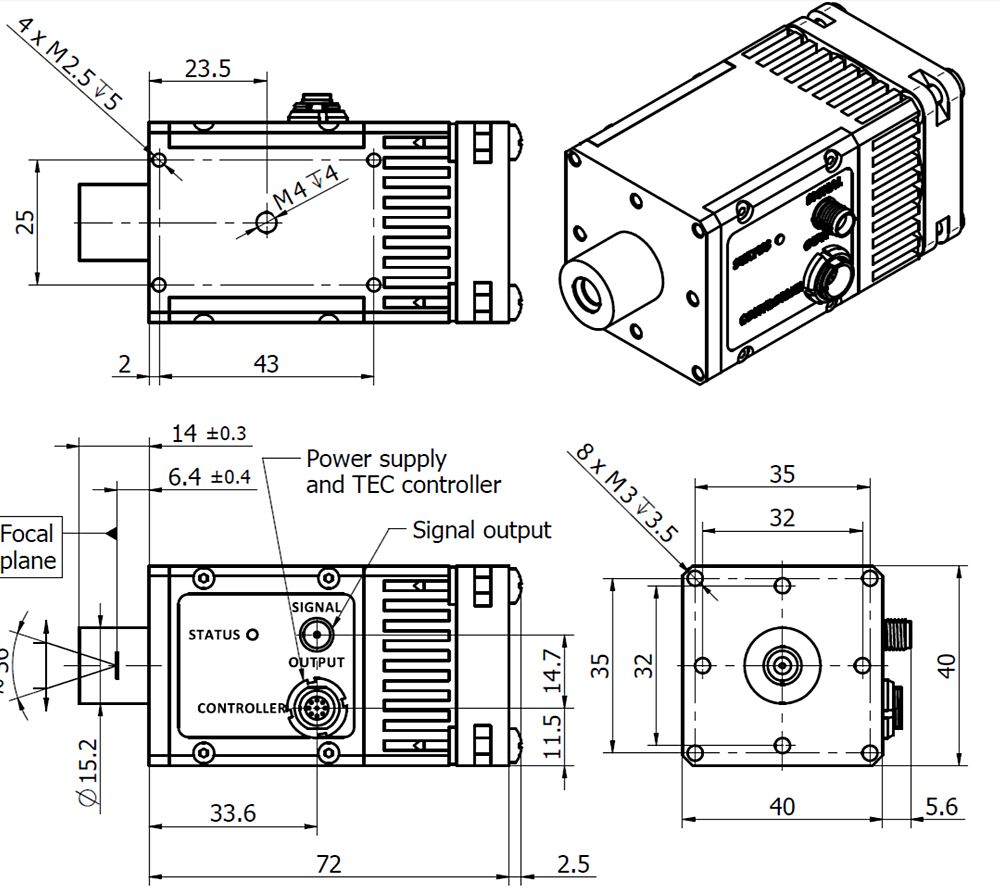

封裝及尺寸
單位

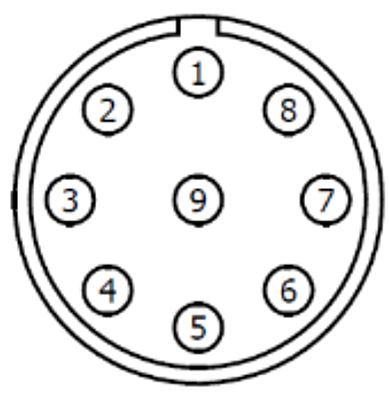

電源和TEC控制插座（LEMO (female) ECG.0B.309.CLN）
功能 | 標簽 | 引腳號 |
風扇和可編程前置放大器內部邏輯輔助電源 | FAN+ | 1 |
熱敏電阻輸出(2) | TH2 | 2 |
TEC電源輸入(-) | TEC- | 3 |
電源輸入（-） | –Vsup | 4 |
接地 | GND | 5 |
電源輸入（+） | +Vsup | 6 |
TEC電源輸入（+） | TEC+ | 7 |
熱敏電阻輸出（1） | TH1 | 8 |
Biderictional數據銷 | DATA | 9 |
1、附件：SMA-BNC, LEMO-DB9電纜
2、專用配件：
● PTCC-01-BAS TEC 控制器 + USB: TypeA-MicroB電纜+ AC 適配器
● PTCC-01-ADV TEC 控制器 + USB: TypeA-MicroB電纜+ AC 適配器
● PTCC-01-OEM TEC 控制器 + USB: TypeA-MicroB,KK2-POWER電纜
● OTA光螺紋適配器
● DRB-2底座安裝系統
3、用戶可配置的參數:
● 輸出偏置電壓
● 增益(40分貝范圍內)
● 帶寬(1.5 MHz/15 MHz/200 MHz)
● 耦合AC/DC
● 檢測器參數(溫度，反向偏置等)
2.0–12.0μm DC–100MHz碲鎘汞可編程實驗室紅外檢測模塊 發貨清單
編號 | 名稱 | 型號 | 數量 |
1 | 2.0–12.0μm DC–100MHz碲鎘汞可編程實驗室紅外檢測模塊 | LabM-I-10.6 | 1 |
2 | TEC控制器 | PTCC-01-BAS | 1 |
3 | SMA-BNC線（信號輸出） | SMA-BNC | 1 |
4 | lemo-db9電纜（連接探測器和TEC控制器） | LEMO-DB9 | 1 |
5 | USB 線（連接PC） | TypeA-MicroB | 1 |
6 | 智能控制軟件 | 1 | |
7 | AC電源適配器 | 1 |
