響應波長范圍2 3-4.4μm；最佳波長4μm；光敏面大小：1x1mm^2；帶寬：7.5MHz
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80043218 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
LabM-I-4是一種檢測模塊，其特征是基于HgCdTe異質結構（PVI-2TE-4-1×1-TO8-wAl2O3-36）的TE冷卻、光學浸沒光伏紅外探測器，與可編程跨阻抗放大器（PIP系列）集成。
為了正常運行，需要可編程的VIGO熱電冷卻器控制器PTCC-01（單獨出售）和Smart Manager軟件（免費軟件）。
LabM-I-4檢測模塊配有PTCC-01和Smart Manager軟件，使其成為各種MWIR應用中原型設計和研發階段的z佳解決方案。該套件為系統設計人員的不同需求提供了一種靈活的方法。
產品特征：
光譜范圍：2.3至4.4μm
頻率帶寬：直流至7.5 MHz（典型值）
高性能和可靠性
直流偏移補償
集成風扇
M4安裝孔
VIGO PTCC-01 TEC控制器必備
與光學配件兼容
多功能且靈活
可編程參數
· 增益：在40 dB范圍內
· 帶寬：0.15MHz/1.5MHz/7.5MHz（典型值）
· 耦合：AC/DC
· 探測器溫度
· 輸出電壓偏移
應用
氣體檢測、監測和分析：CH4、C2H2、CH2O、HCl、NH3、SO2、C2H6、CO2
呼吸分析：C2H6、CH2O、NH3
防爆
廢氣脫硝
排放控制（廢氣、溫室氣體）
非接觸式溫度測量（金屬工業）
研究和原型制作
內置二極管參數
探測器模塊型號 | LabM-I-4 |
內置二極管型號 | PVI-2TE-4-1x1-TO8-wAl2O3-36 |
探測器類型 | 光伏 |
光敏材料 | 外延HgCdTe異質結構 |
光敏面大小 | 1 mm × 1 mm |
光學浸沒窗口 | 超半球 |
制冷 | 2TE (Tchip?230K) |
溫度傳感器 | 熱敏電阻 |
接收角度 | ~36° |
窗口 | wAl2O3（3度楔形藍寶石） |
放大器型號 | PIP |
放大器類型 | 可編程，跨阻抗 |
信號輸出接口 | SMA |
電源，制冷，熱敏電阻和風扇 | LEMO ECG.0B.309.CLN (female) |
包含配件：
1根SMA-BNC電纜
1根LEMO-DB9或LEMO-DUBOX2x5電纜
專用配件：
·PTCC-01 TEC控制器系列：必備
·智能管理器軟件：免費軟件
· OTA光纖螺紋適配器
· DRB-2底座安裝系統

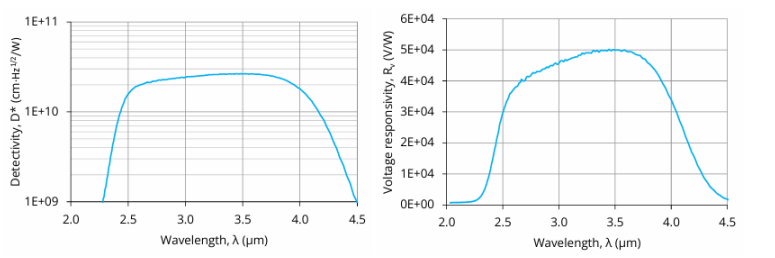

產品參數
規格（Tamb=293 K，Tchip=230 K，Rload=50Ω，除非另有說明；默認模塊設置）
產品參數 | 測試條件 | 參數值 | 單位 | ||
Min. 值 | 典型值 | Max. 值 | |||
芯片溫度，Tchip | - | 230 | - | K | |
jue對Max. 額定值
參數 | 測試條件 | 參數值 | 單位 |
環境工作溫度，Tamb | 10~30 | ℃ | |
存儲溫度Tstg | -20~50 | ℃ | |
濕度 | 非冷凝狀態 | 10~90 | % |
Max. 入射光功率密度 | 連續波或者單脈沖寬度＞1us | 2.5 | W/cm2 |
單脈沖寬度＜1us | 10 | kW/cm2 |
超出jue對Max. 額定值的應力可能會對設備造成**性損壞。持續或反復暴露于jue對Max. 額定條件下可能會影響設備的質量和可靠性

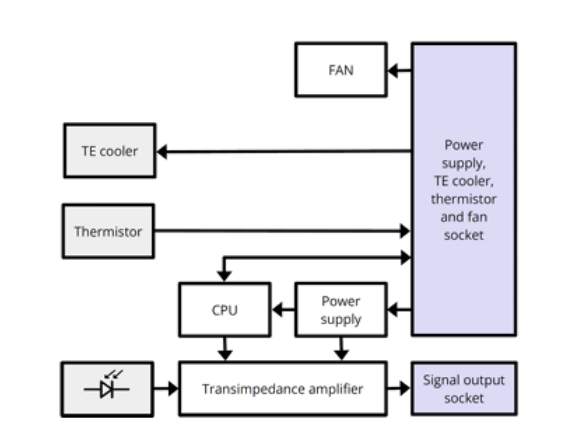

產品原理圖
