工作波長 1550nm or 1310nm；插入損耗 ≤1.5dB(含損耗波動)；總延遲量 ≥ 50psec；分辨率 ≤0.03psec；光纖類型 SMF or DSF or PMF(Φ0.9 fibers)；連接頭 FC/SPC or SC/SPC or FC/Angled PC or SC/Angled PC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80152249 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
筱曉光子制造HPSDTDC-1550的手動緊湊且低損耗的光纖線圈時，需要投入注意力，還需要精度和技巧。我們的的 F-TDC 緊湊型時間延遲線圈具備專有的制造工藝，可提供極低的插入損耗，同時滿足您的預算和小空間。
產品特點
● 尺寸緊湊
● 低插入損耗
● 選擇自己的延遲長度
● 堅固的結構
● 易于使用
產品應用
● 用于光學網絡的光學緩沖器
● 陀螺儀、傳感器和信號處理
● 雷達和儀器校準
● 激光光譜測量
● 光電振蕩器的時間延遲
● 非線性光纖環路
● 光纖網絡測試和分析
● 光分組交換、緩沖、路由和輸入/輸出同步
參數 | 單位 | 數值 |
中心波長 | nm | 1064, 1310 or 1550，632nm |
工作帶寬 | nm | ±50 |
光延遲量 | ps | 0 ~ 500 |
零點延遲偏移 | ps | ~ 400 |
讀數刻度分辨率 | mm | 1.0 |
Max插入損耗@λc | dB | 1.2 |
Max. 損耗振動 | dB | 0.5 |
Max. PDL (for Singlemode model) | dB | 0.1 |
Min. 消光比(for PM model) | dB | 20 |
Min. 回波損耗 | dB | 50 |
操作功率 | mW | 500 |
光纖類型 | - | Singlemode Fiber or PM Panda Fiber |
工作溫度 | ℃ | 0 to+70 |
存儲溫度 | ℃ | 0 to +85 |
封裝尺寸 | mm | 145*56*27 |
*For special pulse applications, pls discuss with Microphotons. *Above specifications are for module without connector. *For modules with connectors, IL will be 0.3dB higher, RL will be 5dB lower and ER will be 2dB lower. *The PM fiber and the connector key are aligned to the slow axis. | ||

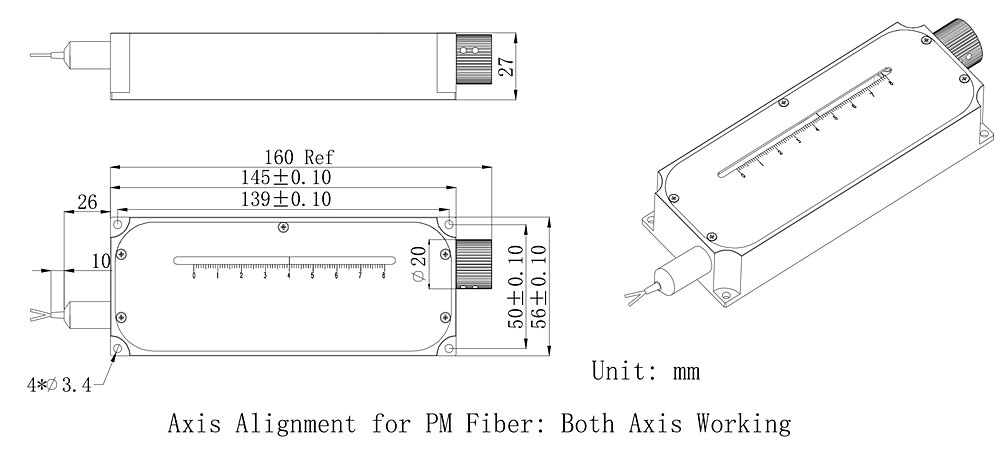

產品結構
訂購信息
定制一個延時光纖圈:
HP-SDTDC-W□□□□-XX
L□□□□：工作波長
1310:1310nm
1550:1550nm
1060:1060nm
632:632nm
XX:光纖以及連接頭類型
SN=SMF-28E Fiber + None
SA=SMF-28E Fiber + FC/APC
SP=SMF-28E Fiber + FC/PC
PP=PM Fiber Fiber + FC/PC
PA=PM Fiber Fiber + FC/APC
其他 DSF光纖類型可以定制
