【原創】筱曉光子出品-10FBS超快激光電動快門

2024-12-10 16:20:08

Microphotons超快電動激光快門設計用于高功率激光束的快速單次中斷或多次曝光。它可以作為快速激光束關閉的安全裝置，也可以作為調制激光束曝光時間或脈沖串的裝置?？梢允謩涌刂疲部梢酝ㄟ^計算機通過BNC連接發送來自外部信號發生器的TTL信號，或者通過串口發送指令。

  筱曉光子產品介紹

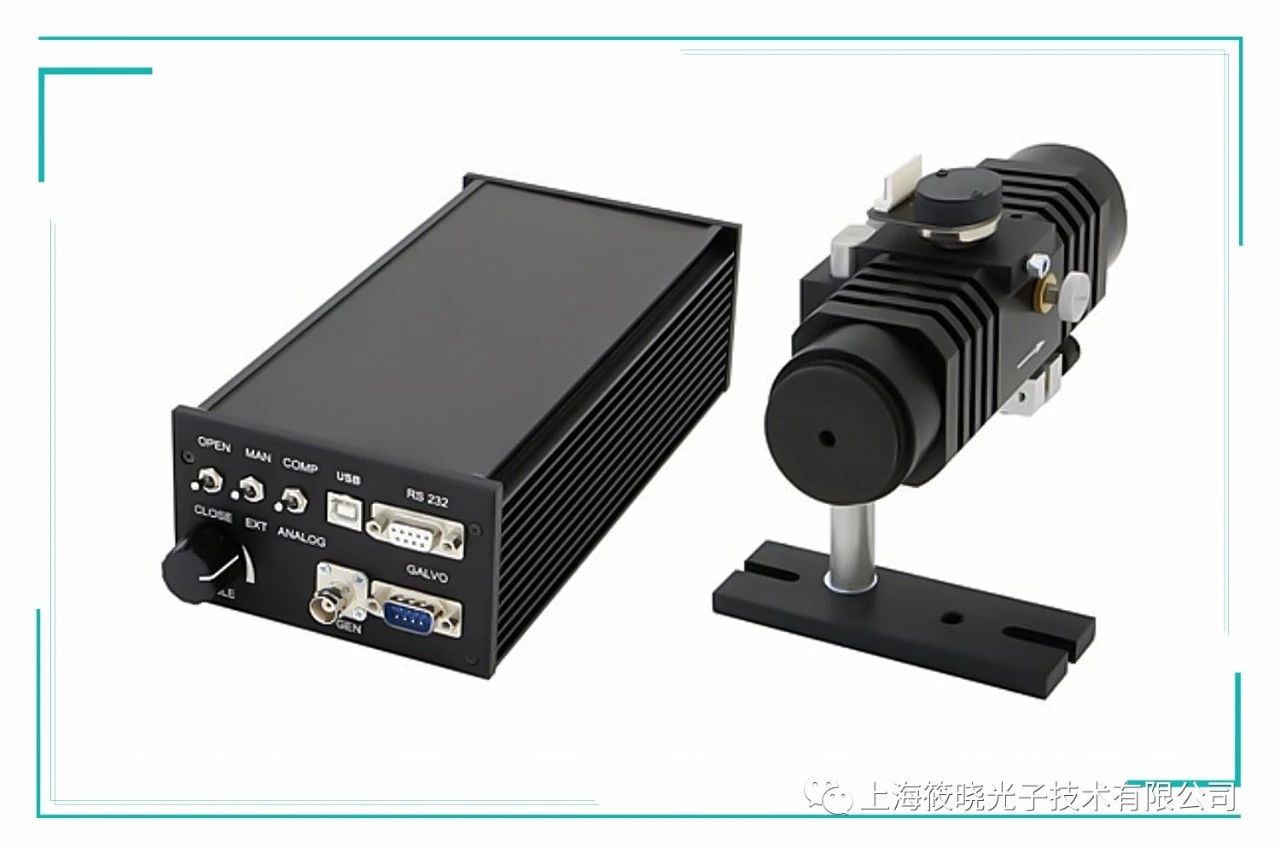

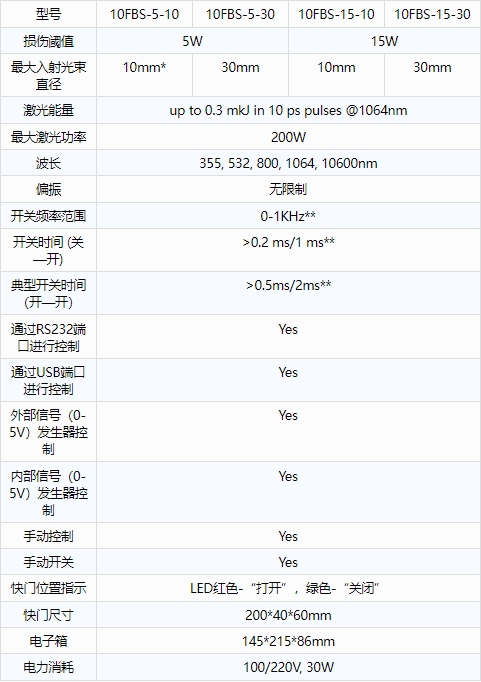

10FBS超快激光電動快門

• 切換時間超快，小于0.2ms

• 功率閾值高，高達15W

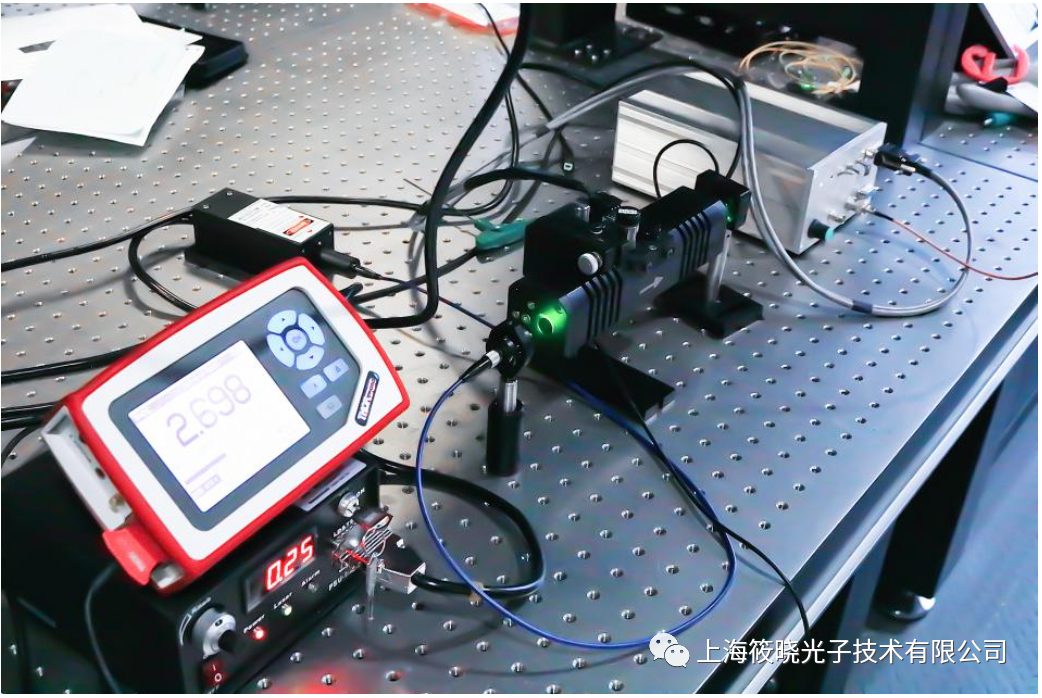

  實驗測試

由信號發生器給外部信號操作步驟如下：

1、用線纜連接激光快門和控制器，控制器插入電源，并打開。

2、打開532nm的激光器，對好光路，讓激光器發出的光經過激光快門傳輸?shù)搅硪欢?，在另一端用光功率計接收，觀察功率的大小。

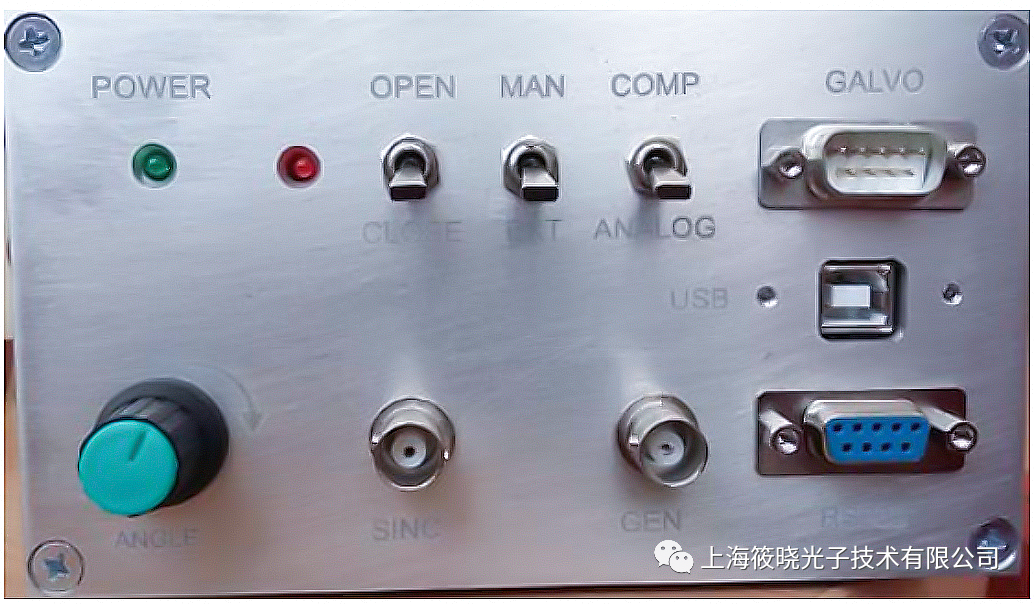

3、控制器開關分別打到“OPEN”，“EXT”，“ANALOG”端，在“GEN”端口用BNC線連接到信號發生器，信號發生器給出TTL信號，頻率范圍可以輸入0-1KHz，電壓范圍0-2.5V，打開信號發生器,外部給定電壓使快門工作。

4、通過旋轉控制器面板上的“ANGLE”電位器旋鈕我們可以在光功率計上看到，光功率發生變化。（順時針，功率會衰減，逆時針，功率回到原來大?。?/span>

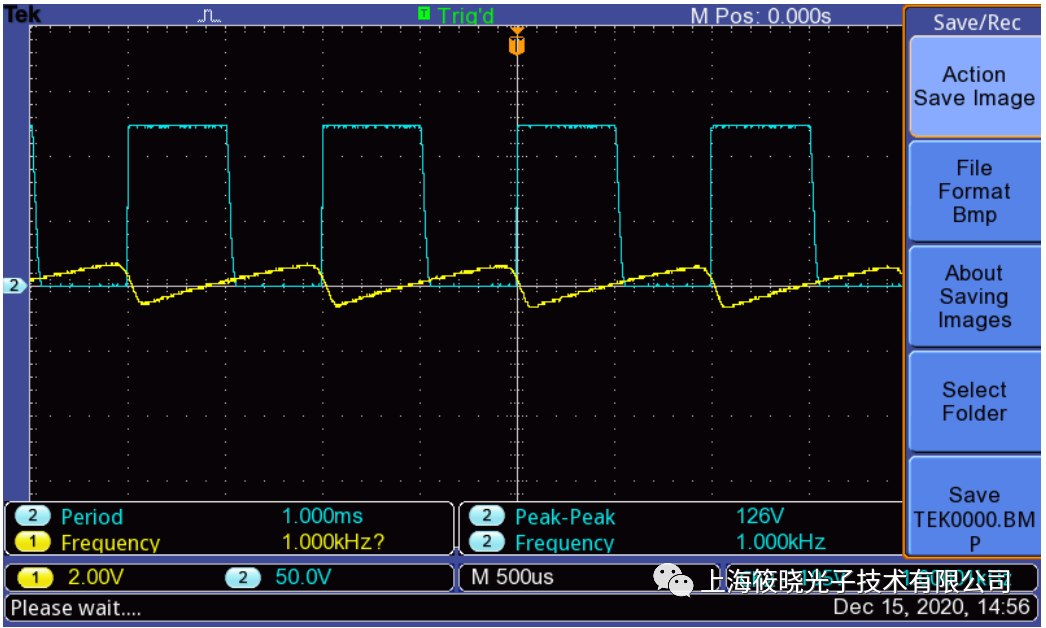

實驗數據：

• 藍綠色的波形是超快電動快門“SINC”端口輸出信號，
• 黃色波形是我們用信號發生器產生的TTL外接電壓調制的信號；

在500Hz， 2us， 0-2.5V  duty 50%的外接TTL電平下，信號對比：

在500Hz ，2ms ，0-2.5V  duty 10%的外接TTL電平下，信號對比：

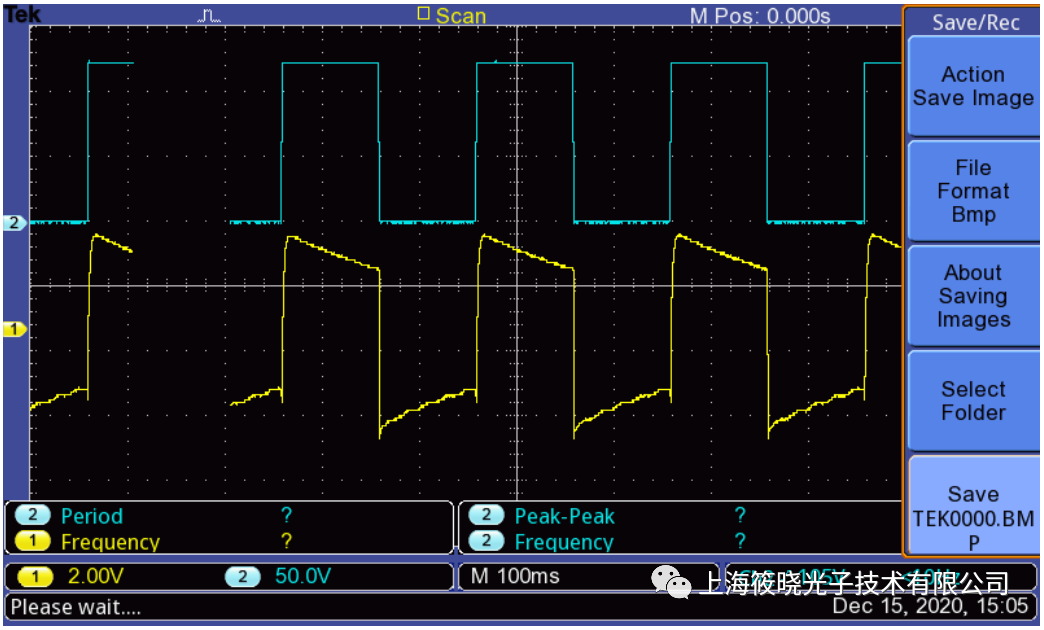

在5Hz ，10ms，0-2.5V ，duty 50%的外接TTL電平下，信號對比：

在5Hz， 10ms，0-2.5V  duty 10%的外接TTL電平下，信號對比：

• 激光切割

• 激光鉆孔

• 激光雕刻

• 激光手術系統
