光敏區尺寸：Φ0.3mm；最大靈敏度范圍：2.4-3.1um；截止波長：3.7-3.8um； 暗電流最大值(典型值)：<300(80)uA； 分流電阻最小值(典型值)：>0.4(1.5)kOhm；TO-18
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80043089 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
LED Microsensor NT 很高興地宣布推出具有特殊玻璃覆蓋層的新型光電二極管，具有更高的響應度（高達 3-5 倍）。這允許在不同的氣體、液體和固體傳感和分析應用中獲得更高的精度。連同其他優勢（緊湊的尺寸、高響應速度），我們的光電二極管成為傳感器和分析儀的更令人印象深刻的元件基礎。
器件參數 | 符號 | 值 | 單位 |
PD芯片敏感面積大小 | d | 0.3 | mm |
操作溫度 | Topr | 0..+50 | °C |
儲存溫度 | Tstg | 0..+40 | °C |
焊接溫度 (時間< 3 秒, 距離外殼3毫米) | Tsol | +180 | °C |
反向電壓 | Vr | 0.1 | V |
除非另有說明，所有參數均指環境溫度為25°C的光電二極管工作。
光電二極管的參數 | 條件 | 符號 | 值 | 單位 |
截止波長(10%電平)1 | - | λcut | 3.7 - 3.8 | mm |
Max. 值。靈敏度范圍(80%水平)1 | - | λp | 2.4 - 3.1 | mm |
暗電流(典型/Max. )2 |
| Id | typ 80 / max 300 | mA |
分流電阻(Min. /典型) |
| Rsh | min 0.4 / typ 1.5 | kΩ |
電容(典型/Max. )1 |
| C | typ 250 / max 300 | pF |
噪聲等效功率(典型/Max. )2, 3 | λ = 3.3 μm | NEP | typ 2.5*10?13 / max 9.6*10?13 | W/Hz1/2 |
探測性(z低/典型)2, 3 | λ = 3.3 μm | D* | min 3.2*101? / typ 1.2*1011 | cm. Hz1/2.W-1 |
1 對代表性抽樣進行參數測試。
2 對每個設備進行參數測試。
3 使用玻璃覆蓋前得到的相同光電二極管的光敏值[A/W]乘以等于有玻璃覆蓋和沒有玻璃覆蓋的PD響應之比的系數(λ = 3.3 μ m)來計算參數。

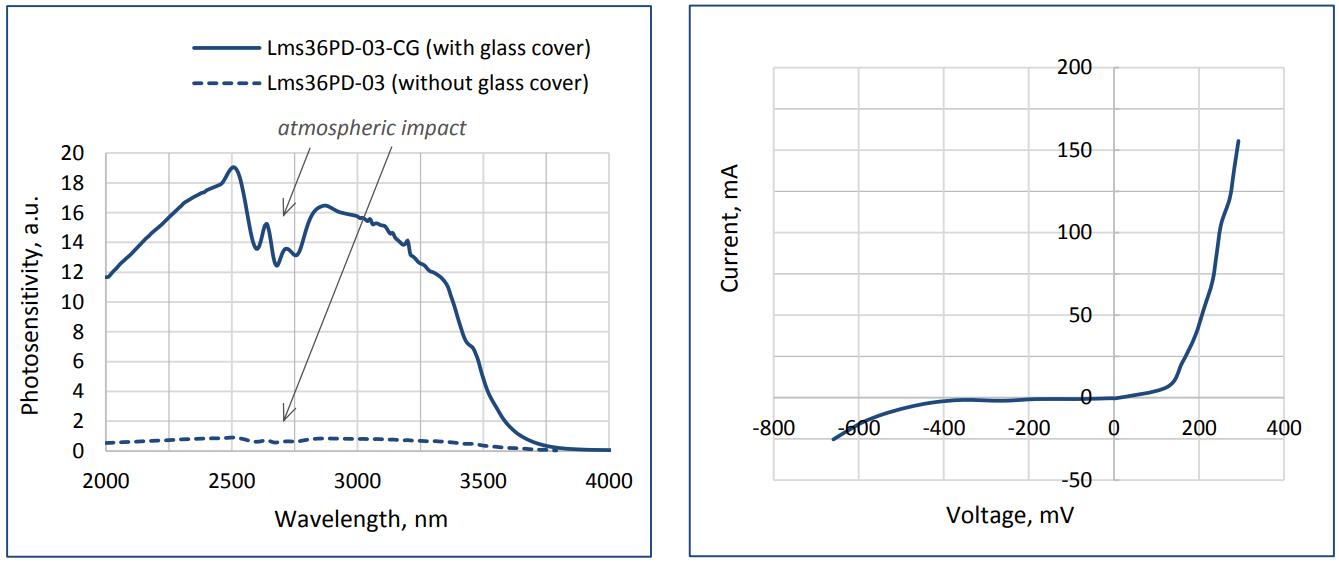

典型光譜響應及典型電流-電壓特性
包裝 | 型號 |
TO-18 帶玻璃罩 | Lms36PD-03-CG |
帶有內置前置放大器的PD;到18與玻璃蓋和拋物面反射器沒有窗口的鋁管 | Lms36PD-03-CG-R-PA |

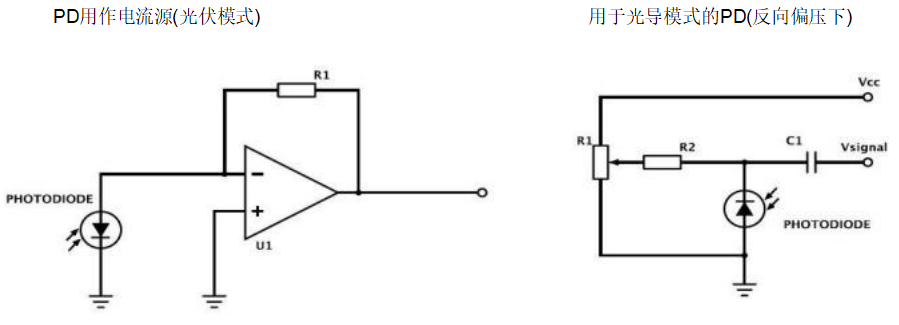

推薦的PD操作模式
當PD在無反向偏置下使用時，我們建議使用光伏模式。
慎用光導模式(偏壓反轉模式)。
●打開PD前檢查您的連接電路;
●注意PD極性:PD陽極用紅點標記;
●不要將PD連接到萬用表上;
●不要接觸玻璃蓋，不要用力;
●觀察允許的工作溫度范圍，超過此范圍可能會對玻璃罩造成不可修復的損壞

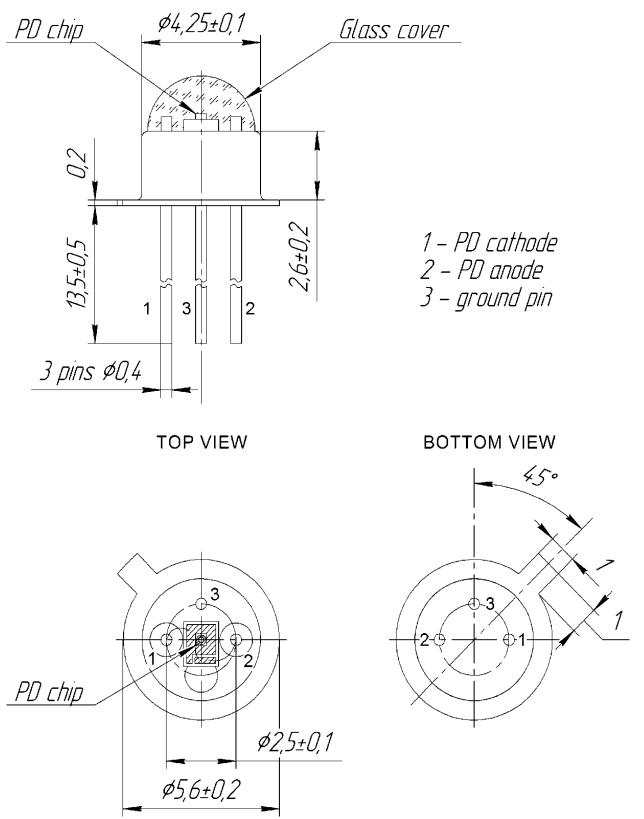

技術圖紙

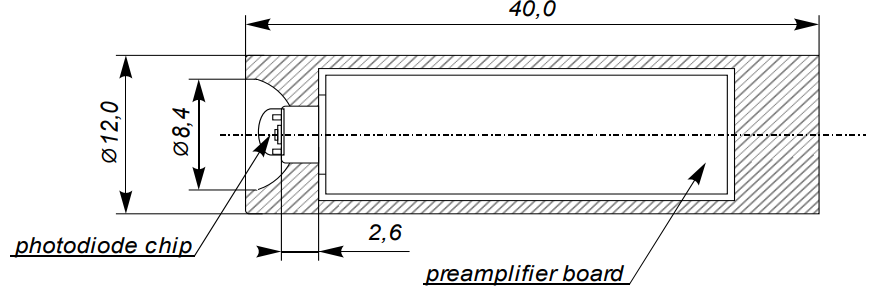

光電二極管芯片 前置放大器板
電源輸入電壓: + 5v，穩定;
連接:
內置前置放大器的PD輸出有四根線:
●“+”電源輸入(至SDM同步檢測器電源輸出端子座的“+5V”);
●“接地”電源輸入(到SDM同步檢波器電源輸出端子排的“0V”處);
●“接地”輸出光電二極管信號(至SDM同步檢測器信號輸入端子座的“0V”處);
●“+”輸出光電二極管信號(到SDM同步檢測器信號輸入端子排的“IN”)。
為了正確連接，請注意光電二極管提供的技術資料中所指出的電線的顏色。
| 型號 | 光敏區尺寸 [mm] | Max. 靈敏度范圍 在 80% 級別1 [μm] | 截止波長 在 10% 水平1 [μm] | 暗電流2,3[μА] Max. 值（典型值） | 分流電阻2,4[kOhm] min（典型值） | 電容1,4 [pF] Max. 值（典型值） | 噪聲等效功率2 [W/Hz 1/2 ] Max. 值（典型值） | 比探測率 [cm×Hz 1/2 /W] min（典型值） | 工作存儲溫度 5 |
|---|---|---|---|---|---|---|---|---|---|
| LMS36PD-03-CG | 0.3 | 2.4-3.1 | 3.7-3.8 | <300 (80) | >0.4 (1.5) | <300 (250) | 0…+50℃ 0…+40℃ | ||
| LMS36PD-05-CG | 0.5 | 2.2-3.4 | 3.6-3.7 | <1000 (120) | >0.2 (0.6) | <1100 (600) | |||
| LMS43PD-03-CG | 0.3 | 3.8-4.2 | 4.6-4.7 | <6000 (4000) | >10×10 -3 (20×10 -3 ) | - | |||
| LMS43PD-05-CG | 0.5 | 3.5-4.2 | 4.5-4.8 | <25000 (15000) | >4×10 -3 (5×10 -3 ) | - |
所有參數均指光電二極管在環境溫度25℃下的工作
*1代表性抽樣測試的參數。
*2每個設備的參數測試。
*3對于Lms24PD、Lms25PD模型，在Vreverse=1V時測量，對于其他模型，在V reverse=0.1V偏壓時測量。
*4在Vreverse=10 mV時測量。
*5不同包裝類型的溫度范圍可能不同。
