工作波長：300nm-10um（訂單需提供具體波長）；光程： 30米；光束直徑： ≤2.5mm；帶準直器；光纖接入；φ6 快接頭
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80100115 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |

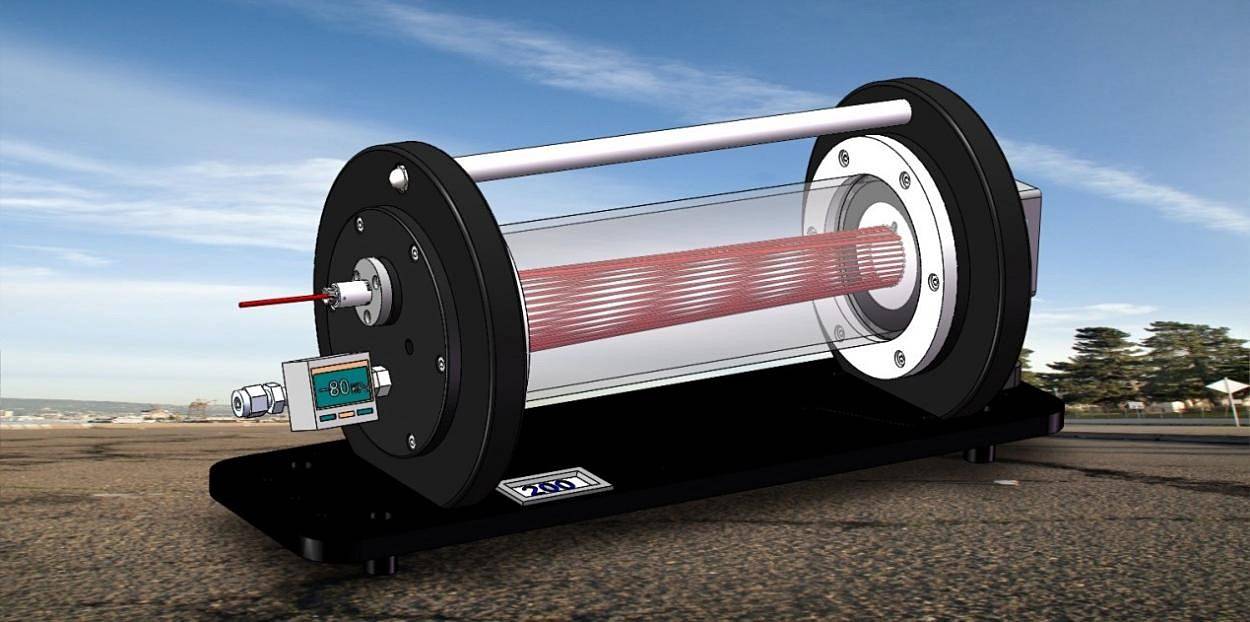

根據可調諧半導體激光吸收光譜技術(TDLAS),采用Herriott 池凹面反射鏡構建成多反腔長光程氣體池，反射鏡片采用高質量的金、銀和保護層鍍膜，具有高的反射率。 以緊湊的設計提供了相對較長的吸收光路，高精細度的光學腔氣體池整體都采用優質耐腐材質制造，根據檢測形式可采用封閉式和開放式二種，用于各種氣體濃度的檢測分析。 可直接安裝標準光源準直零件，不必外加反射鏡、轉接調節件來對光，使用特別方便。產品適用于工業產品應用開發、 高靈敏度氣體分析、各大院校、科學研究、在線環境監測等。
HT-30L 技術參數
有效光程 | 30 米 |
光束直徑 | ≤2.5mm |
鏡面鍍層 | 鍍金和保護膜 |
波長范圍 | 300nm-10um |
氣池容積 | 1L(一個標準大氣壓) |
工作氣壓 | -100KPa 至 100KPa |
窗口材料 | CaF2 |
氣體接頭 | φ6 快接頭 |
外形尺寸 | 0.5X0.15X0.16(M) |
備注：氣體池需安放在穩定的工作臺，在前端面電源光纖接入FC/APC 接口，開啟入射電源，光束在池內反射鏡之間多次發射，從后端面出光孔射出。
警告： 1.請勿拆卸氣體密封件和出入光的固定零部件。2.眼睛不可直視出光孔。

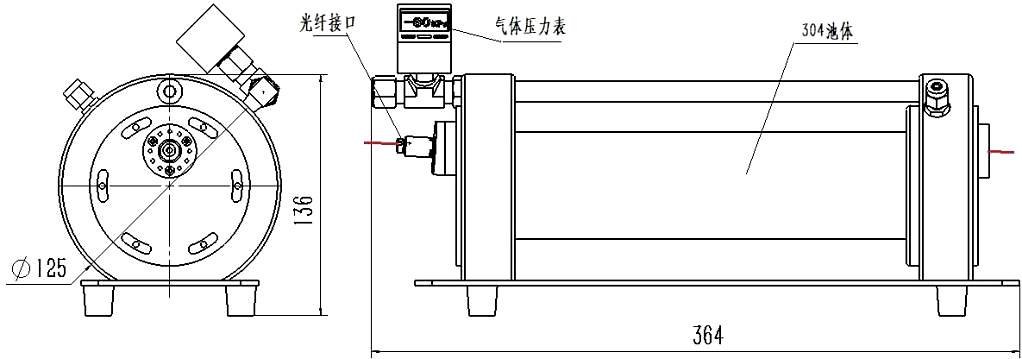

尺寸
● 采用凹面發射聚焦光路設計、鏡面鍍?cè)鐾改?、和保護膜、 防震安裝底座，具有光路穩定、直接接入準直光源，使用簡便。
● 配置氣池溫度和壓力顯示功能，便于控制氣池溫度和壓 力，操作安全。
● 采用不銹鋼、優質鋁合金氧化處理、石英玻璃材質制造， 配有 O 型密封圈，具有很好的密封性和實時觀察；配備標準氣體接頭，方便各種場合使用。
● 工業環境中的監測任務
● 科學研究中的紅外吸收光譜
● 工業在線監測
