平面鏡 工作波段：1450-1650nm； 反射率：1550nm＞99.99%； 尺寸：直徑：25mm；厚度：6.35mm； 入射角度： 0°；
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80152136 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
損耗極低的激光光學器件，對于要求極低損耗的鍍膜光學器件應用, 筱曉光子可提供R > 99.995 %、總損失小于10 ppm的反射鏡。此類超級反射鏡片可用于環形激光器陀螺儀組件或光腔衰蕩應用。對超拋光基材加工低吸收、低散射鍍膜時，我們會采用改進型IBS鍍膜機。而為了保證清潔度，此類機器會存放在專用的超清潔室內，并且與生產相關的基材預處理和后期處理流程全部在此清潔室內完成。 此外，超清潔室內還配置有多種測量設備，如檢測流程所使用的白光表面光度儀和高分辨率顯微鏡。利用定制光腔衰蕩設置可以確定反射量（精度可達小數點后四位）以及損耗。 而測定以上數值必須使用表面粗糙度小于< 1 ? rms的超拋光基材。為了保證反射鏡成品的品質，還會使用白光表面光度儀進行質量檢測
產品
| 名稱 | 149595標準版激光平面反射鏡 |
| 類別 | 低損耗光學器件 |
| 涂覆層材料(下面) | 137683 |
| 涂覆層材料(背面) | 140851 |
光學通用參數
| 材質 | Infrasil 302 |
| 形狀 | 圓形 |
| 直徑(?) | 25 mm (-0.1 mm) |
| 厚度 | 6.35 mm (±0.1 mm) |
| 平行度 | 5? |
光學參數 | 正面(S2) | 光學參數 | 背面(S1) |
形狀 | 平面 | 形狀 | 平面 |
倒角 | 0.3 mm (±0.1 mm) | 倒角 | 0.3 mm (±0.1 mm) |
測試區(Test area) ?e | 21 | 測試區(Test area) ?e | 21 |
表面形狀公差 | 3/0.2(0.2) [L/10 @546.1nm] | 表面形狀公差 | 3/0.2(0.2) [L/10 @546.1nm] |
清潔度 | 5/1x0.04; L1x0.004 | 清潔度 | 5/1x0.04; L1x0.004 |
涂層規格正面（S2）（137683） | 涂層規格后側（S1）（140851） |
1st 工作范圍HR（0°，1550nm）>99.99% | 1st 工作范圍 減反射(0°,1450-1650nm)<0.2% |
類別 高反射率 偏振 unpol. 入射角 0° 波長范圍 1550 nm HR > 99.99 % | 類別 減反射(Anti-Reflectance) 偏振 unpol. 入射角 0° 波長范圍 1450 - 1650 nm AR / HT < 0.2 % |
2nd 工作范圍 T(0°,1550nm)~0.005% | |
類別 透射率(Transmittance) 偏振 unpol. 入射角 0° 波長范圍 1550 nm T ~ 0.005 % |
涂層137683
低損耗反射鏡für腔衰蕩測量
PR（0°，1550nm）>99.99%
溫度（0°，1550nm）~50 ppm
帶寬（PR>99,99%）~130nm
精度CWL（產品誤差）<+/-20 nm

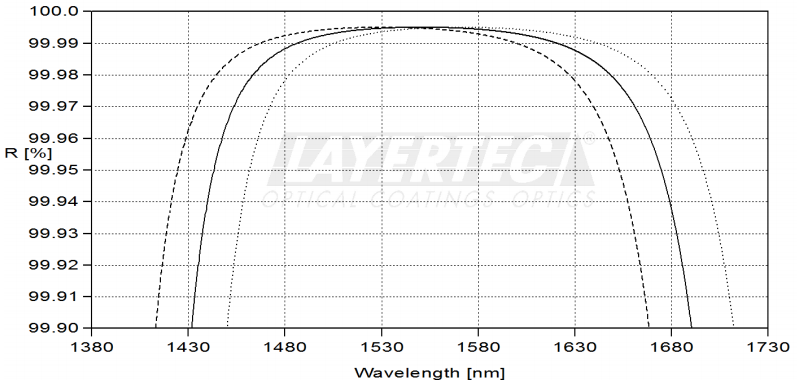

圖1計算的反射（具有典型吸收損耗，無散射光）_____理論----/……生產誤差

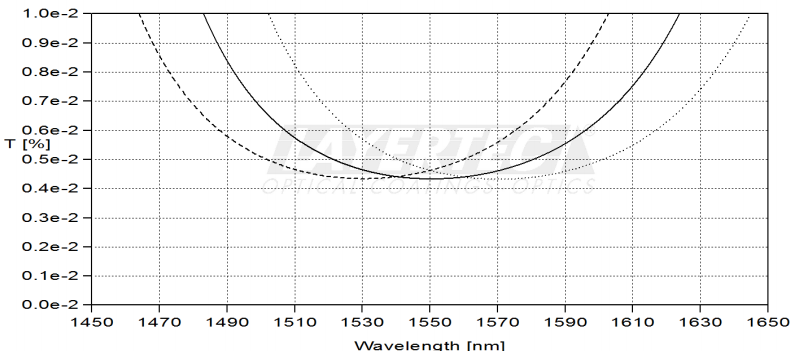

圖2計算的傳輸0°（無基板和背面）
請注意：根據要求測量R和T的寬帶CRD
涂層140851
熔融二氧化硅上的濺射光學涂層
AR（0°，1450-1650nm）<0.2%

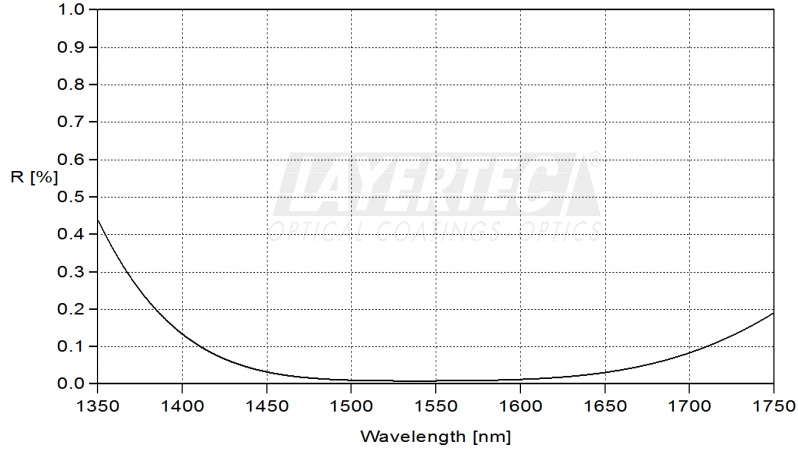

圖1計算的反射0°
低損耗
可定制不同尺寸
入射角：0deg
TDLAS
光腔衰蕩
