光纖窄帶消偏器（1530-1570nm窄帶光源）； >200kHz 線寬；偏振相關； 插入損耗<3dB (2dB Typ.)； 輸入光纖類型：PM保偏光纖；輸出光纖類型：SMF28 光纖；900um松套管； Input/Output連接器：FC/APC接頭
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80152269 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
這一系列的去極化器專門針對半導體激光器線寬應用。Phoenix Photonics 消偏器是一種光纖延遲線器件產生偽隨機偏振輸出，具有較低的偏振度（DOP），適用于極化（SOP）。消偏器是一種利用源的相干特性以隨機化標準作業程序為了獲得最佳性能，消偏器是設計用于匹配源光譜和光譜范圍菲尼克斯消偏器將滿足不同的要求寬帶ASE對光源的要求到半導體激光器。去極化器選項標準去極化器可以拼接或連接將任意SOP轉換為SM光纖系統去極化輸出。這些去極化器是雙向的。對于使用偏振保持光纖的系統有一個明確的線性極化，極化靈敏的去極化劑是理想的解決方案。這個偏振敏感退偏器是單向的。
20220825測試報告

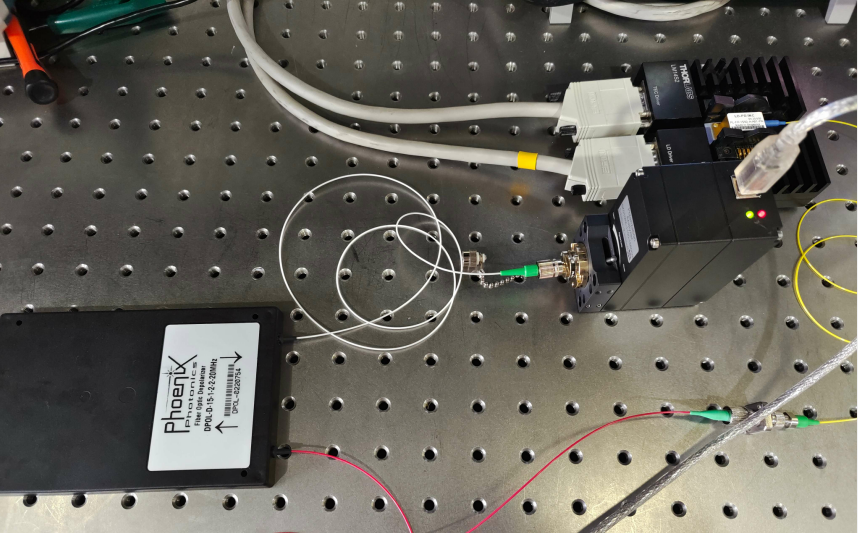

一, 測試連接圖
二,Phoenix 光纖消偏器輸入端

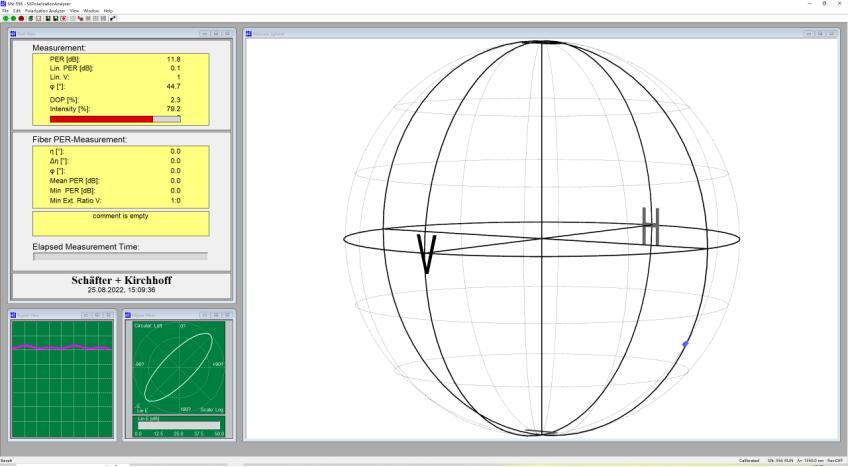

三,Phoenix 光纖消偏器輸出端
測試結果：偏振度（DOP）從100%降低至2.3%，符合＜5%的要求。
測試用相關產品
Phoenix光纖消偏器（20MHz）
PN：DPOL-D-15-1-2-2-20MHz
SN：DPOL-0220754
Polarization Analyzer SK010PA保偏光纖偏振分析儀
PN：SK010PA-IR
1550nmFP保偏激光器
PN：PL-FP-1550-A-A81-PA
SN：04.20.655
輸入偏振敏感版本規范：
Type D | Type F | |
帶寬 | 1530nm – 1570nm | 1530nm – 1570nm |
極化度 | <5% | <5% |
插入損耗 | <1.5dB (1dB Typ.) | <3dB (2dB Typ.) |
回波損耗 | >55dB | >55dB |
源線寬1 | >1MHz | >200kHz |
工作溫度范圍 | -5℃ to 70℃ | -5℃ to 70℃ |
運輸/儲存 | -40℃ to 85℃ | -40℃ to 85℃ |
輸入光纖類型 | PM PANDA | PM PANDA |
輸出光纖類型 | SMF28 | SMF28 |
尾纖 | 0.8m fiber standard, 900um jacket optional | |
連接器 | Specify connector type | |
尺寸 | 85x85x15mm | 85x85x15mm >1MHz 160x103x30.5mm 200kHz to 1MHz |
任意輸入偏振版本規格：
Type C | Type E | |
帶寬 | 1530nm – 1570nm | 1530nm – 1570nm |
極化度 | <5% | <5% |
插入損耗 | <2.0dB (1.5dB Typ.) | <4.5dB (4dB Typ.) |
回波損耗 | >55dB | >55dB |
源線寬1 | >4MHz | >400kHz |
工作溫度范圍 | -5℃ to 70℃ | -5℃ to 70℃ |
運輸/儲存 | -40℃ to 85℃ | -40℃ to 85℃ |
輸入光纖類型 | SMF28 | SMF28 |
輸出光纖類型 | SMF28 | SMF28 |
尾纖 | 0.8m光纖標準，900微米護套可選 | |
連接器 | 需要指Ding | |
尺寸 | 160x103x30.5mm | 160x103x30.5mm |
規格說明：
對于所選波長范圍，所有規格均為最差情況；實際產品通常表現出更好的規格。所有消偏振均單獨測試。
1.消偏器的DOP取決于源光譜，請與我們的銷售代表確認選擇。
