摻銩光纖放大器；信號波長范圍 1900-2050nm；線寬3Mhz；輸入信號連續 8-10mW；輸出功率 1W；輸出尾纖1米；FC/APC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : B80030008 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
筱曉光子摻銩臺式單頻單模光纖放大器是針對超窄線寬、單頻信號光（例如基于DFB，DBR原理制作的光纖激光器）而專門設計的功率放大器。該款放大器能夠把kHz量級的低功率光信號放大到高達50W的輸出功率，并能很好地保持輸入信號光的光譜特性。我們的放大器內部采用了高功率、高性能的多模泵浦源，采用雙包層光纖放大技術，，輸出功率連續可調。臺式光纖放大器是一款完整的Turn-Key系統，內部采用微處理器控制，前面板設有激光開啟開關和功率狀態LCD顯示，以及輸出功率調節旋鈕。
臺式單模光纖放大器（TDFA）可以廣泛應用于科學研究、相干合成、相干探測傳感系統等等
名稱 | TDFA-1W-FA-SM |
2um光纖放大器（TDFA） | |
應用 | 預放大光放大器 |
信號波長范圍 | 1900-2050nm |
Max. 輸出功率*1 | >+30dBm />1W |
增益*2 | >20dB |
噪聲因素*2 | <6dB |
放大控制 | ACC / ALC |
監控項 | 輸入功率，輸出功率，LD電流，LD溫度，環境溫度 |
安全功能 | 遠程關機互鎖 |
遠程控制界面 | RS232C/IEEE488.2(GP-IB) |
輸入/輸出光纖 | PMF(Nufern PM1950) |
光纖連接器 | FC/APC |
Min. 消光比 | 20dB |
輸入信號線寬 | 低至0.1KHZ |
工作溫度 | 0 ~ 40 ℃ |
存儲溫度 | -10 ~ 60 ℃ |
尺寸*3（mm） | 88 x 430 x 450 |
重量 | 5 Kg |
功耗 | <30W |
電源 | AC 100 ~ 240V (50/60Hz) |
備注：
* 1 輸入功率1-10dBm@1950
* 2 保證光束質量M2＜1.05前提下，單模，TEM00模式
* 3 不包括突出部分
* TDFA-1W-FA-PM的設計為1950?2050nm，總功率為0dBm的輸入信號以達到z佳的增益平穩度。

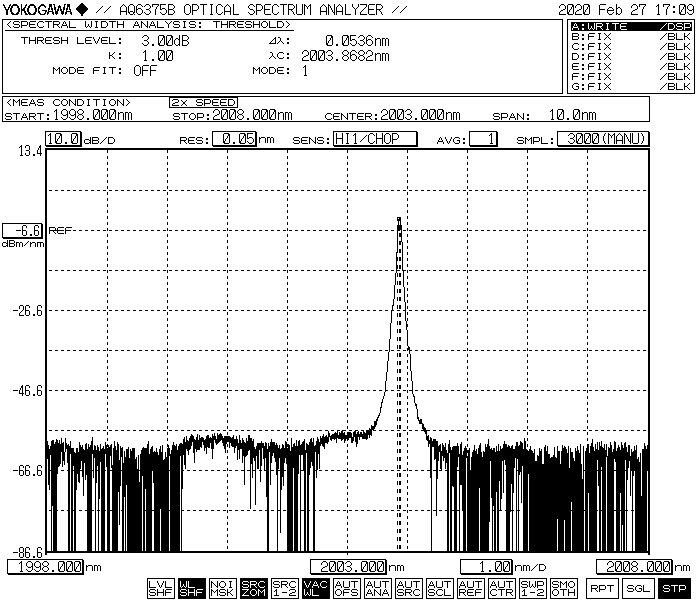

光譜圖

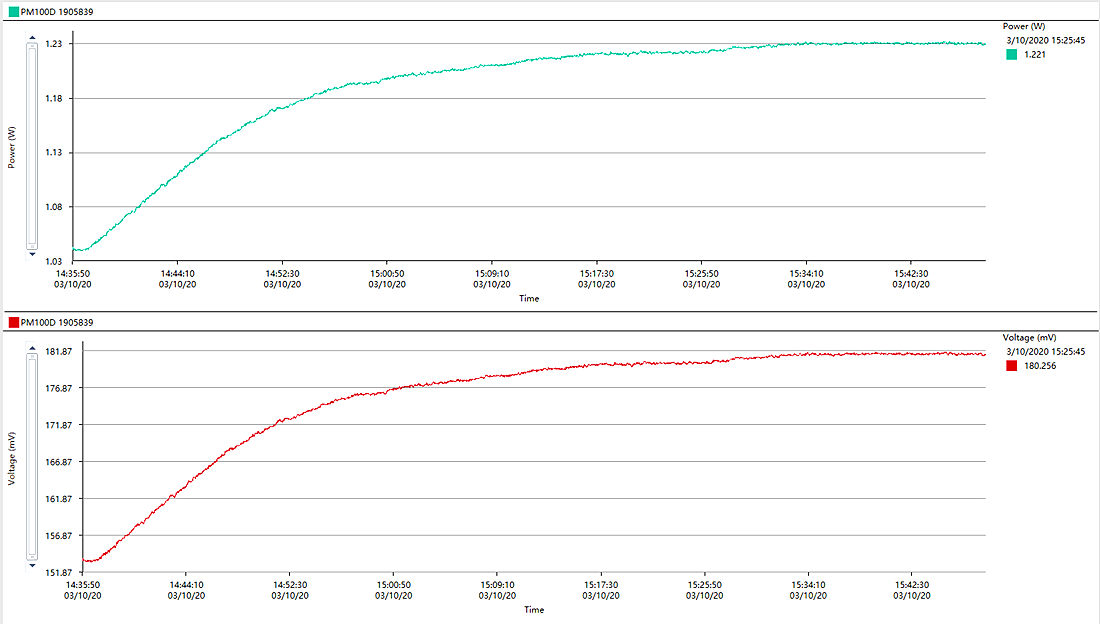

功率穩定性曲線和調制線性度測試曲線
以下由AOL實驗室人員填寫： | |||
測試日期 | 2021.11.9 | 測試工程師 | 戴佳豪 |
測試產品 | 2um連續光纖放大器TDFA（XZ2010T264） | 審核 | 王秀祥 |
實驗?zāi)康?/p> | 功率穩定性測試、光譜圖 | ||
實驗儀器 | 功率計、光譜儀 | ||
一、2000nm

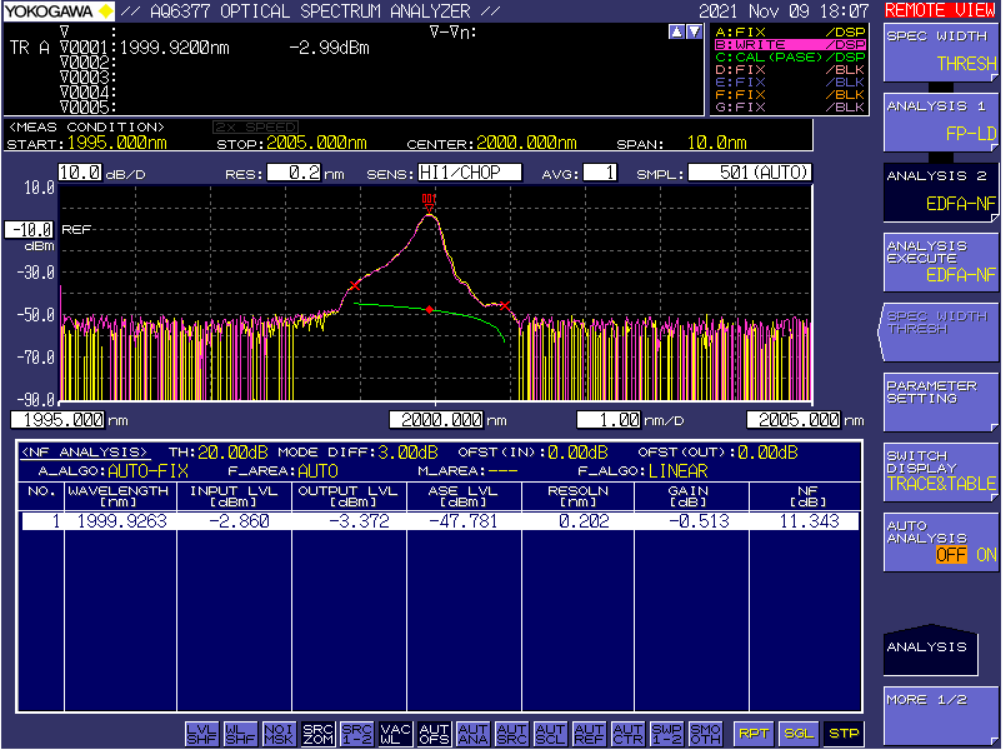

1、放大噪聲測試圖
上圖中Trace A（黃色）為種子光光譜圖，Trace B（紫色）為放大后光譜圖（經過2um衰減器），下同。
在2000nm處測得的放大噪聲為11.343dB。

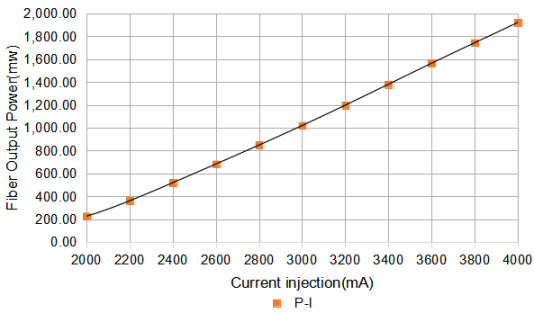

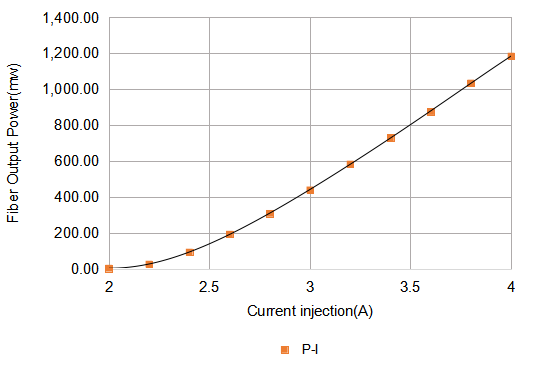

1、功率曲線

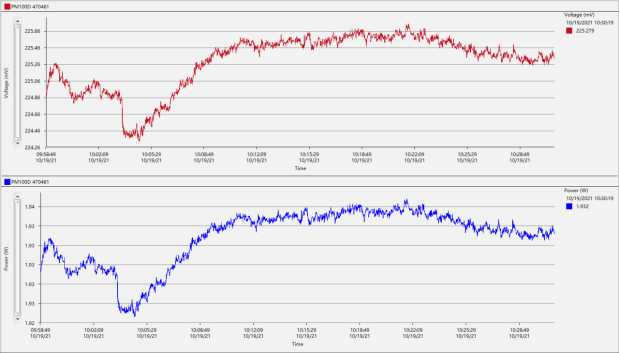

功率穩定性
二、1950nm
1、放大噪聲測試圖
在1950nm處測得的放大噪聲為13.705dB。

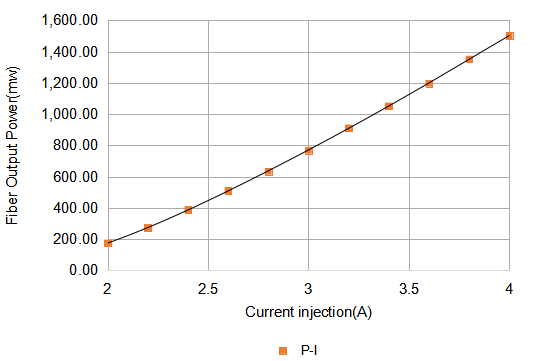

2、功率曲線

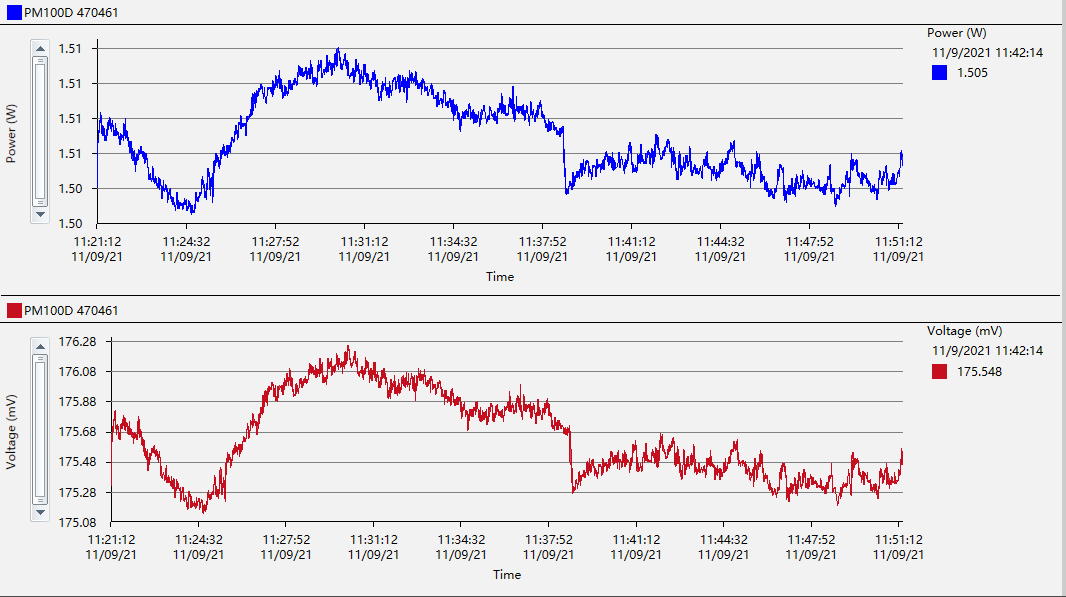

3、功率穩定性
三、1910nm

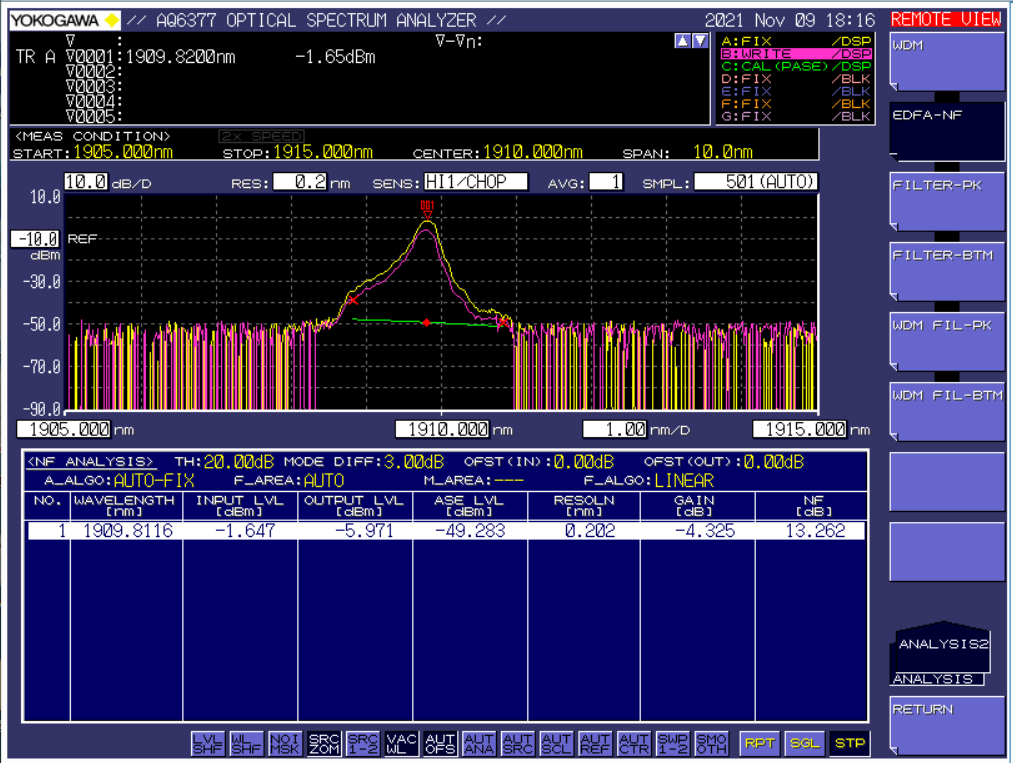

1、放大噪聲測試圖
在1910nm處測得的放大噪聲為13.262dB。
2、功率曲線

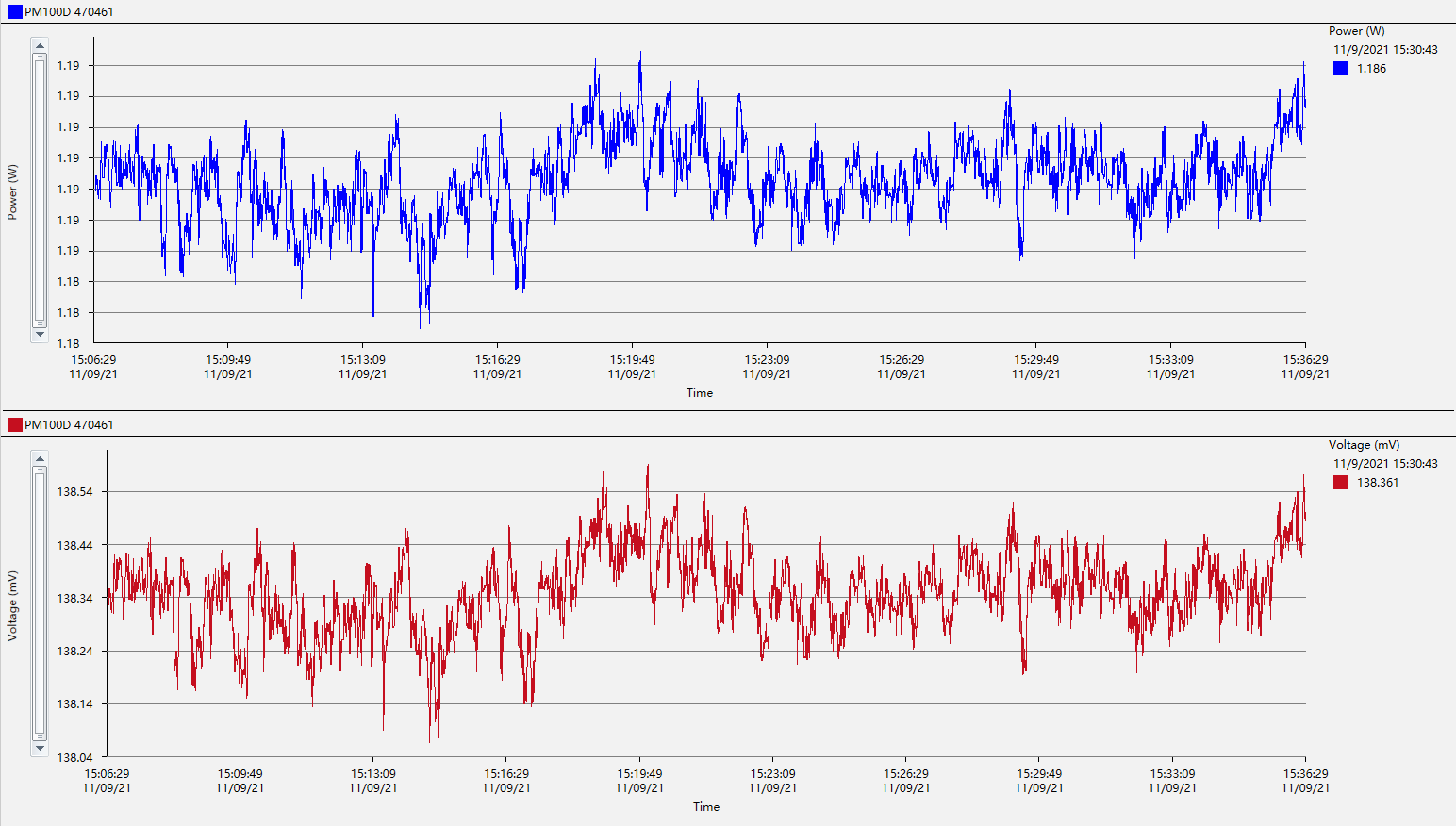

3、功率穩定性
● 高輸出功率
● 低噪聲指數
● Turn-Key系統
● ACC / ALC模式操作
● 光通信
● 測試與測量
● 科學應用
