LD-PD INC 窄線寬調頻激光器模塊，具有超低的 RIN 噪聲和優異的調頻性能等，目前被廣泛應用于車載激光雷達及光纖傳感探測系統中
性能特點
線寬：＜20kHz
光功率：16dBm
RIN 噪聲：-165dBc/Hz @100kHz
規格參數
規格 | Min. 值 | 典型值 | Max. 值 | 單位 | 備注 |
波長 | 1530 | 1550 | 1570 | nm | 可定制 |
工作溫度 | -10 | 70 | ℃ | ||
輸出功率 | 16 | 17 | dBm | 可定制 | |
RIN 噪聲 | -165 | -163 | dBc/Hz @100kHz | ||
工作電流 | 400 | 2000 | mA | ||
工作電壓 | 4.75 | 5 | 5.25 | V | |
洛倫茲線寬1 | 10 | 20 | kHz | 可定制 | |
邊模抑制比 | 50 | dB | |||
調頻范圍 | 3 | 5 | GHz | ||
調制速率 | 1 | 100 | 200 | kHz | |
調頻線性度 | 1% | ||||
輸出方式 | 光纖輸出（默認） | ||||
接口類型 | FC/APC（默認） | ||||
| 光纖類型 | SM/PM | ||||
| 注：線寬測試方案為延時自外差法拍頻測試 | |||||
接口定義
腳序 | 名稱 | 功能/規格 |
1 | Vcc | 輸入電源 5V/ 3A，低噪聲 |
2 | Tx(output) | 數據輸出, RS232/3.3 to5V TTL232(默認) |
3 | Rx(input) | 數據輸入, RS232/3.3 to5V TTL232(默認) |
4 | Gnd | 接地 |
5 | Gnd | 接地 |
6 | Vcc | 輸入電源 5V/3A，低噪聲 |
7 | Mod+(input) | N/A |
8 | Mod-(input) | N/A |
9 | Enable(input) | 激光輸出使能，低電平開啟（默認開啟） |

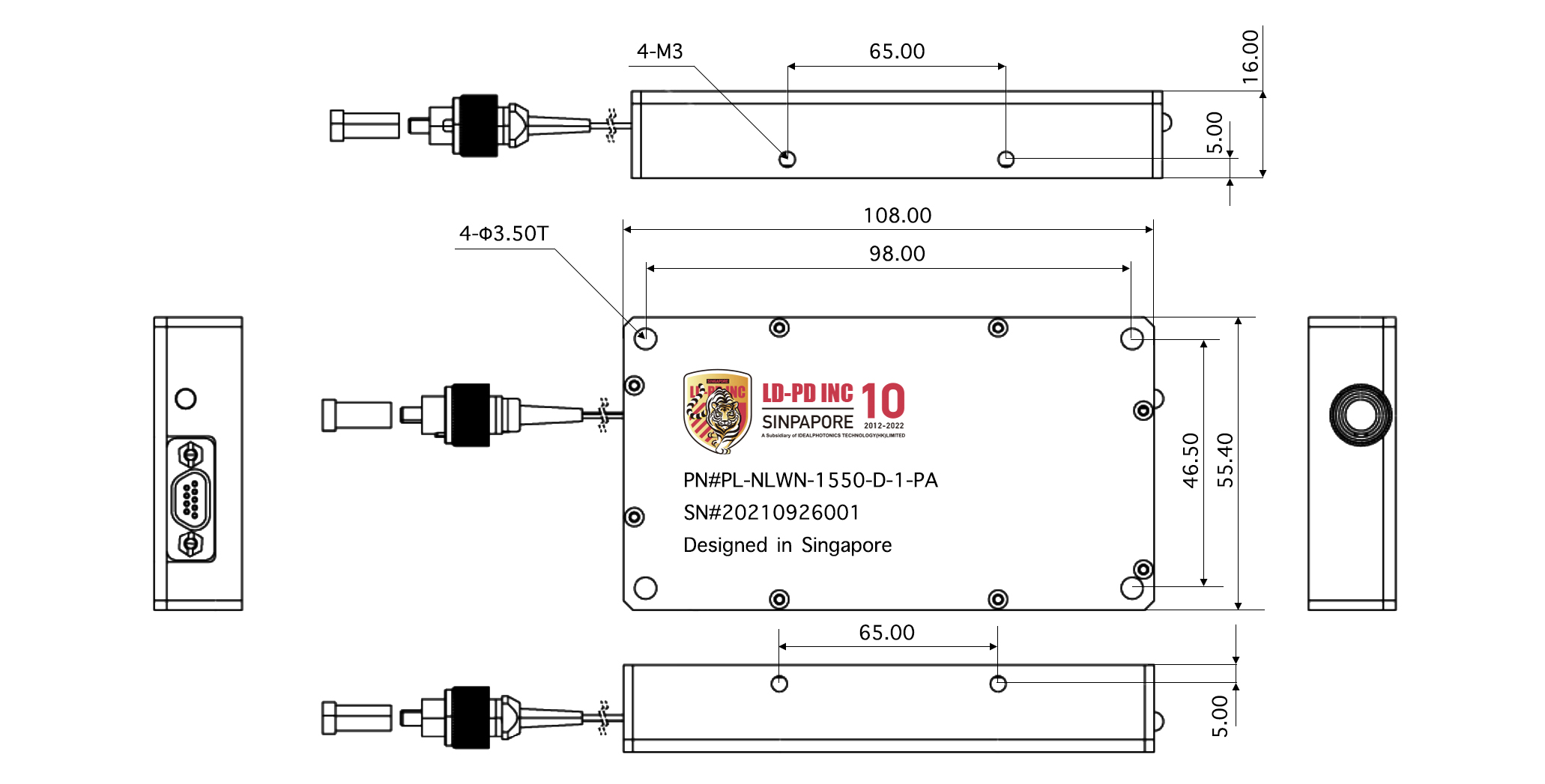

結構尺寸和端口：單位
訂貨信息,型號示例
PHX- C-T-M-C32 - ①② - ③ - ④--------- 000
功率：單位 dBm
編碼 線寬 編碼 接頭類型
2 100KHz 0 SMF/FC-APC
4 20KHz 1 PM/FC-APC
6 5KHz
8 1KHz
以下由AOL實驗室人員填寫： | |||
測試日期 | 2021.11.19 | 測試工程師 | 楊廣、戴佳豪、陳紅昱 |
測試產品 | 1550nm窄線寬激光器 | 審核 | 王秀祥 |
實驗目的 | 測試功率穩定性、線寬以及波長穩定性 | ||
實驗儀器 | 功率計，波長計，1550nm激光器 | ||

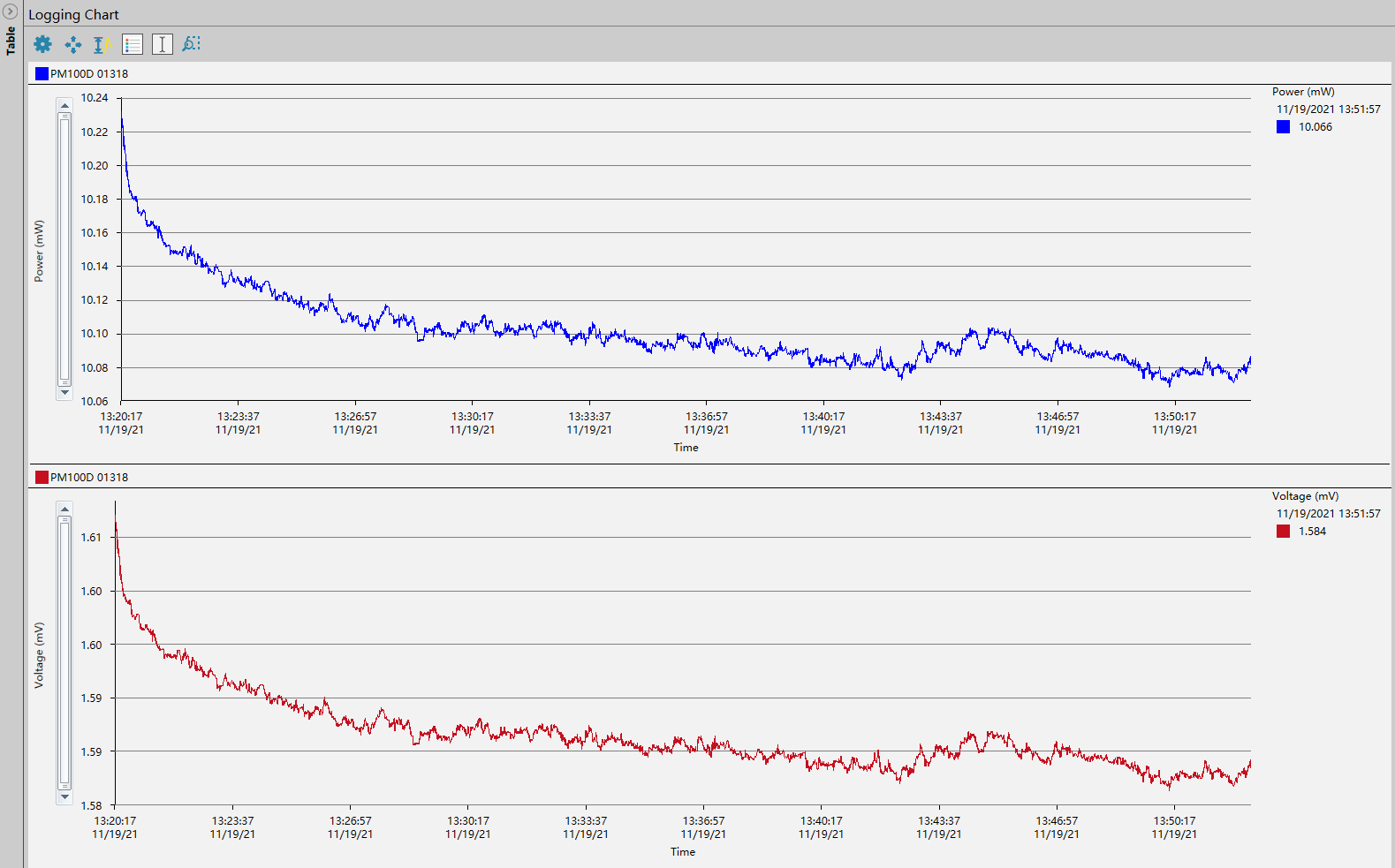

功率穩定性

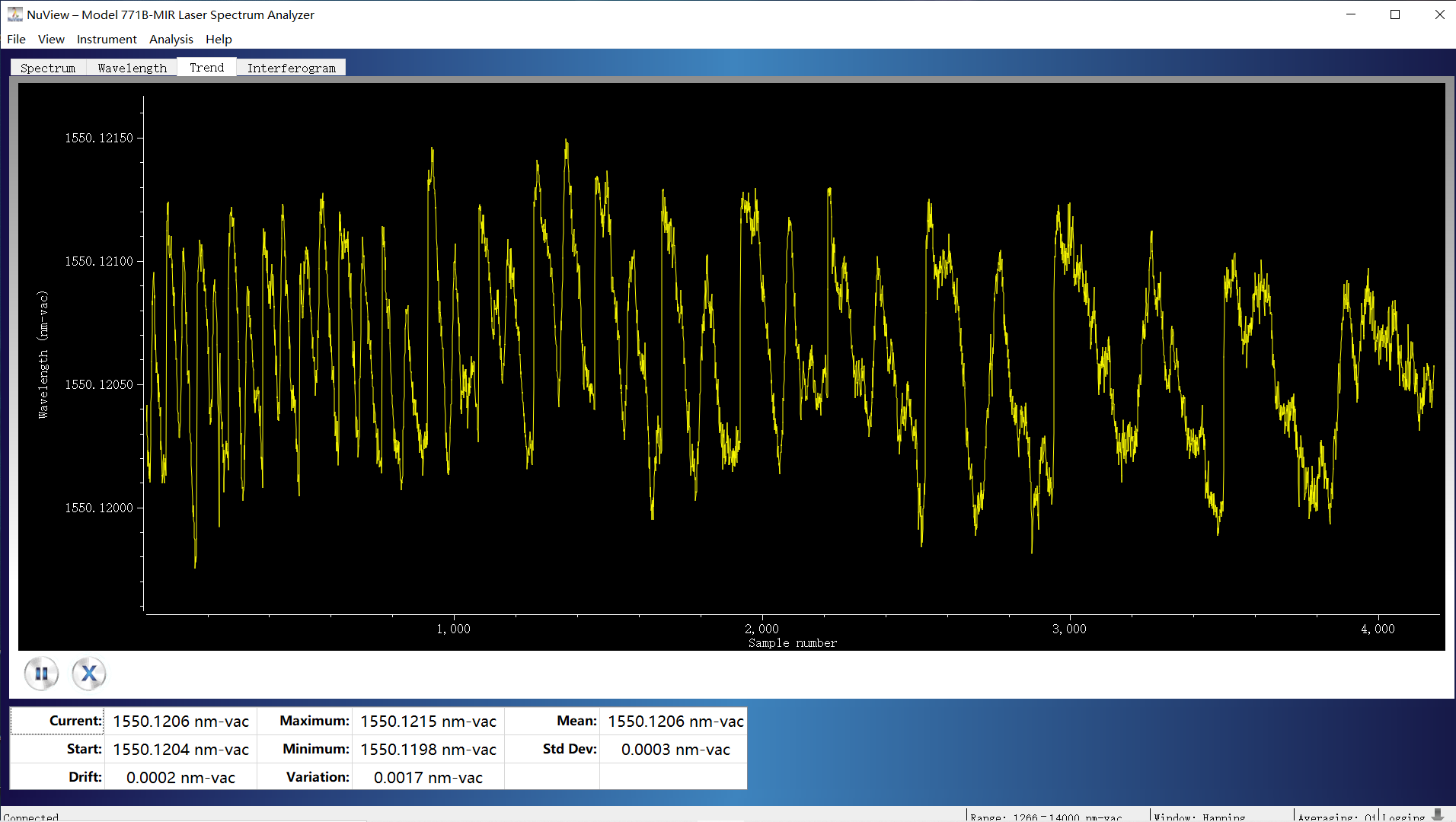

波長穩定性

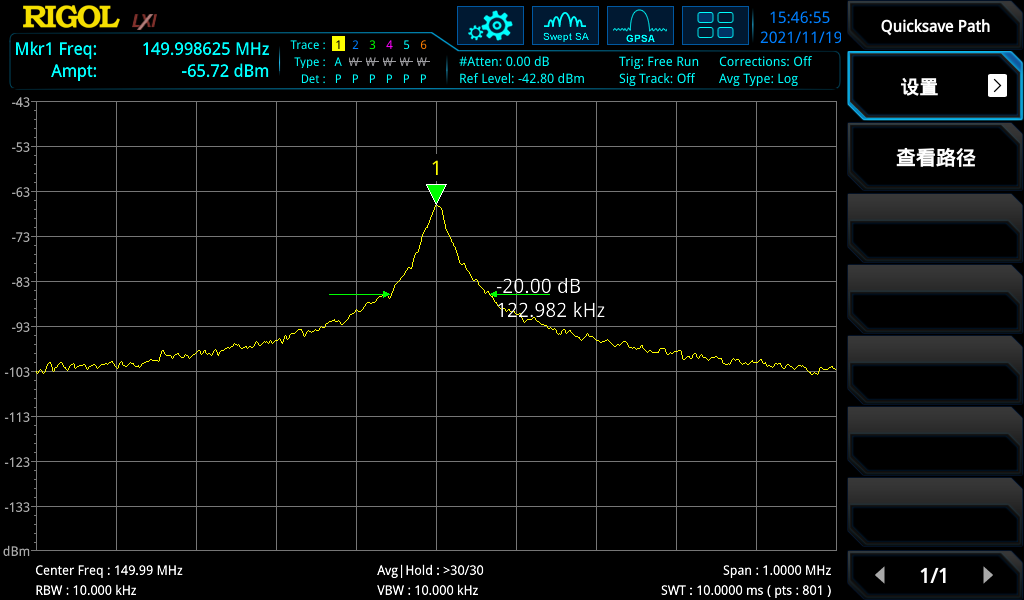

線寬
