LD-PD INC 窄線寬半導體激光器模塊，具有超低的 RIN 噪聲和超窄的線寬等特性，目前被廣泛應用于車載激光雷達及光纖傳感探測系統中。
性能特點
線寬：2kHz -5kHz
光功率：16dBm
RIN 噪聲：-165dBc/Hz @100kHz
規格參數
規格 | Min. 值 | 典型值 | Max. 值 | 單位 | 備注 |
波長 | 1530 | 1550 | 1570 | nm | 可定制 |
工作溫度 | -10 | 70 | ℃ | ||
輸出功率 | 16 | 17 | dBm | 可定制 | |
RIN 噪聲 | -165 | -163 | dBc/Hz @100kHz | ||
工作電流 | 400 | 2000 | mA | ||
工作電壓 | 4.75 | 5 | 5.25 | V | |
洛倫茲線寬1 | 2 | 5 | kHz | 可定制 | |
邊模抑制比 | 50 | dB | |||
輸出方式 | 光纖輸出（默認） | ||||
接口類型 | FC/APC（默認） | ||||
| 光纖類型 | SM/PM | ||||
| 注：線寬測試方案為延時自外差法拍頻測試 | |||||
實驗室測試數據 20220523
參數 | 單位 | Min. | Typical | Max. | 測試值 |
輸出功率 | mW | 10 | 66.6 | ||
電源穩定性 | % | 參考下表 | |||
中心波長(ITU-T DWDM) | nm | 1530 | 1565 | 1550.218 | |
LD Current | mA | 350 | 281 | ||
Linewidth | kHz | A:<3 | 2.4 | ||
相對強度噪聲 | dBc/Hz | ||||
SMSR | dB | 50 | 70.95 | ||
偏振消光比 | dB | 20 | |||
輸入電流 | A | 3 | 0.51 | ||
電壓 | V | 4.75 | 5 | 5.25 | |
光纖類型和連接器 | NA | PM1550 FC/APC | |||
測試溫度 | ℃ | 25 | |||
尺寸 | mm | 100×57×12 | |||
模塊隨附U盤中的軟件

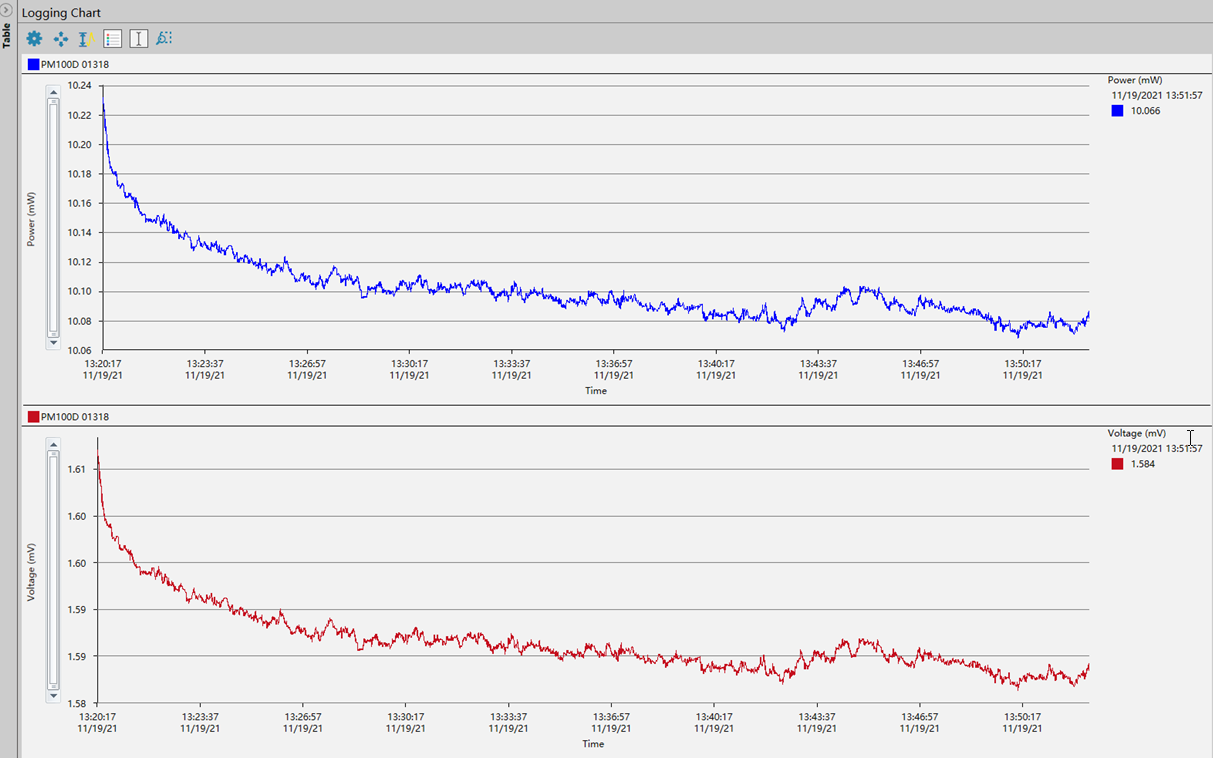

電源穩定性

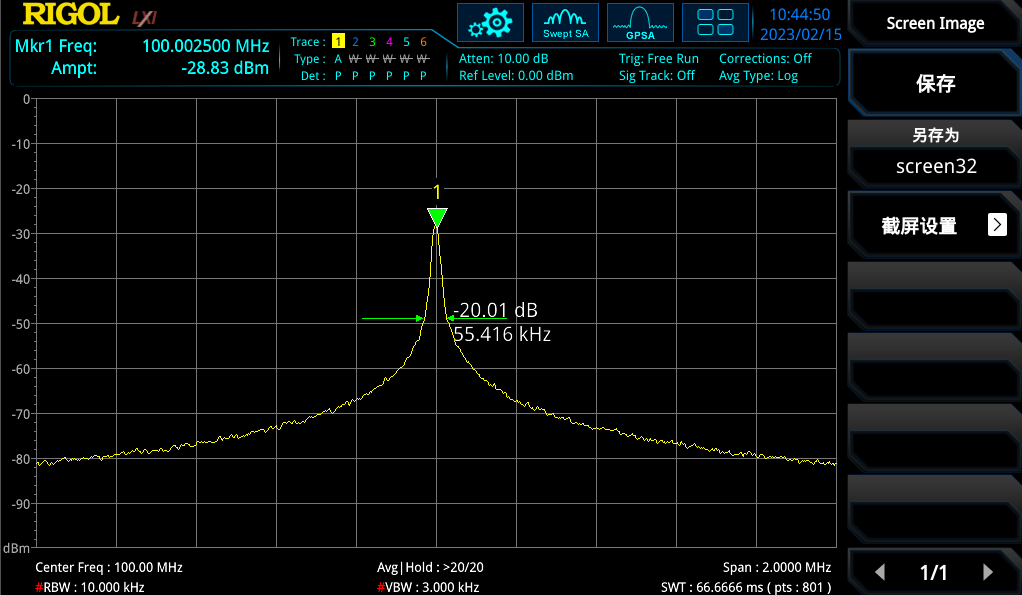

線寬特性

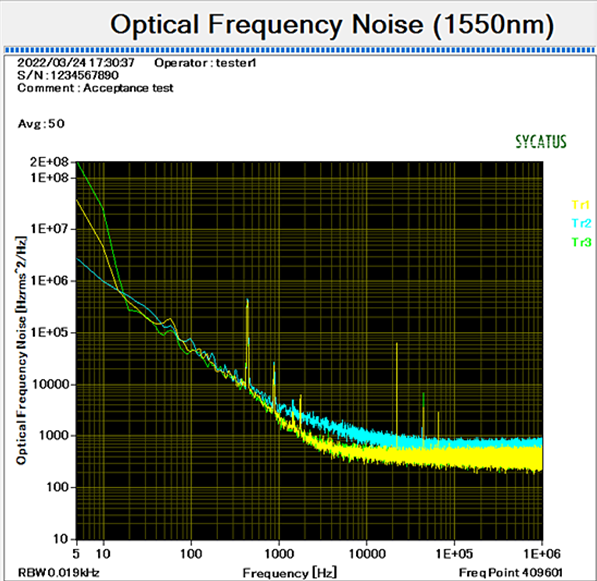

光學頻率比較試驗

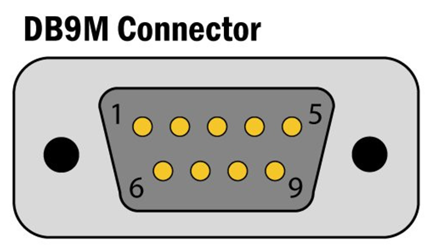

接口定義
Remarks: 7 and 8 pin can only use positive level(備注：7和8針只能使用正電平)
PIN# | 名稱 | Function and Note功能/規格 |
5 | Vcc | 4.75Min, 5.25V Max, 3A, Low noise |
4 | Tx(output) | Data output, RS232/3.3 to5V TTL232 (Default) |
3 | Rx(input) | Data input, RS232/3.3 to5V TTL232(Default) |
2 | / | Amplitude modulation(customer) |
1 | Gnd | Gnd |
9 | Ready (output) | Ready output, Active low, needs external pull up 就緒輸出，低電平有效，需要外部上拉 |
8 | Mod+(input) | Modulation input + |
7 | Mod-(input) | Modulation input - |
6 | Enable(input) | Active low (Default) |
結構尺寸和端口：單位
訂貨信息 型號示例
PHX- C-F-M-C32 -
①② - ③ - ④----------- 0-0
功率：單位 dBm
編碼 線寬 編碼 接頭類型
2 100kHz 0 SMF/FC-APC
4 20kHz 1 PM/FC-APC
6 5kHz
8 1kHz
