特征

高跨阻增益:3500 V/W (1550nm)

低噪聲:低至-130 dBm/Hz

環境噪聲: pW/ √ Hz (典型值)

帶寬：270 MHz

 交流耦合；低于5 MHz的低頻截止

波長范圍:1000nm至1700nm

光纖耦合:光纖通道接收器

輸出: 50 ? SMA插頭

寬范圍單電源:11至15V

典型應用

干涉測量法

也可以單端使用

(圖為機械等效產品。)

BPD270MA5是InGaAs的一款交流耦合高速雙平衡光接收器。它具有高跨阻增益、極低噪聲和-3dB帶寬（＞250 MHz）等特點。低頻交流截止頻率設置為> 5 MHz，有助于抑制低頻噪聲，如聲音振動。BPD270MA5采用堅固的鋁制外殼，配有兩個光纖接收器和一個50 ? SMA輸出。它采用11–15V DC單電源供電。如有要求，可提供不帶外殼的OEM版本。

機械性能

 光纖耦合: 適用于FC/PC和FC/APC連接器的FC插座

 射頻輸出:SMA

電源電壓輸入:推挽式LEMO插頭(包括二極管)

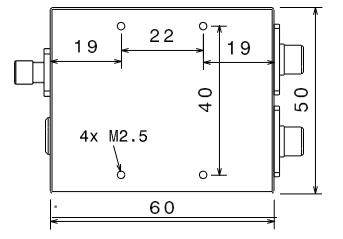

小尺寸:50×60×20mm

安裝:底部 4 x M2.5螺紋孔(螺釘長度4mm)

電連接器

電源連接器(前視圖)。外殼接地。

供電電纜有兩種，一種是2線，一種是5線。這些電纜對應的配色方案是:

本數據表中提供的信息是準確可靠的。但是，本公司不對其可能導致的對第三方技術上認可或其他權利的任何侵犯承擔責任。價格及規格如有更改，恕不另行通知。商標和注冊商標屬于各自所有人的財產。

 WL-BPD 270 MA5規格

典型性能特征

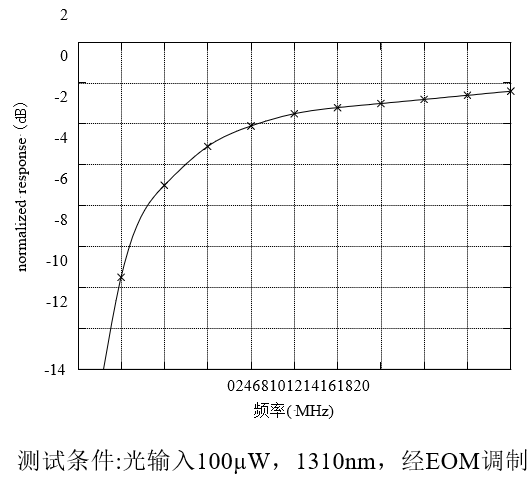

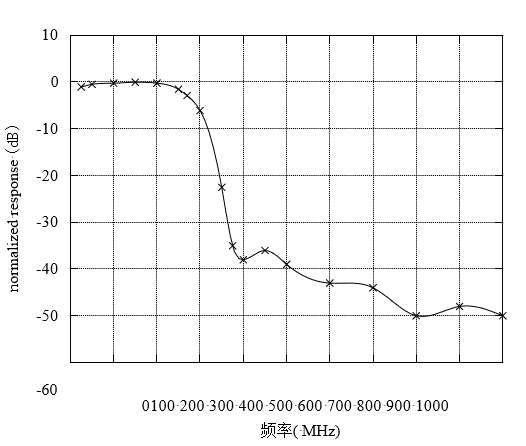

頻率響應:射頻輸出功率與頻率的關系
