高跨阻增益： 7500 V/W (1550nm) 帶寬：200 MHz 直流耦合 2個顯示器輸出(未校準) 波長范圍：1000nm至1700nm 光纖耦合：光纖通道接收器 輸出： 50 ? SMA插頭 寬范圍單電源：11至15 V
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040113 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
DPD200MA是InGaAs的一款直流耦合高速差分 (“雙平衡”)光接收器。它具有高跨阻增益、低噪聲和大于200MHz的-3dB帶寬?？梢酝ㄟ^兩個專用顯示輸出獨立測量兩個光接收器的功率。
DPD200MA采用堅固的鋁制外殼，配有兩個光纖接收器和一個5050 ? SMA輸出。它采用11–15 V DC單電源供電。
特征
高跨阻增益:
7500 V/W (1550nm)
帶寬:200 MHz
直流耦合
2個顯示器輸出(未校準)
波長范圍:1000nm至1700nm
光纖耦合:光纖通道接收器
輸出: 50 ? SMA插頭
寬范圍單電源:11至15 V
典型應用
干涉測量法
光學相干斷層成像
激光雷達
可單端使用
機械性能
光纖耦合: 適用于FC/PC和FC/APC連接器的FC插座
射頻和顯示器輸出:SMA
電源電壓輸入:推挽式LEMO插頭(包括二極管)

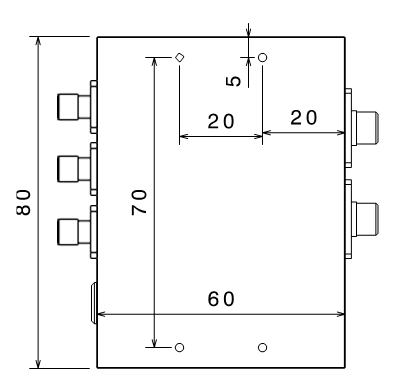

小尺寸:80×60×20mm
安裝:底部4 x M2.5螺紋孔(螺釘長度4mm)
電連接器
positive supply
supply ground
電源連接器(前視圖)。外殼接地。
供電電纜有兩種，一種是2線，一種是5線。這些電纜對應的配色方案是:
參數 | 條件 | Min. 值 | 典型值 | Max. 值 | 單位 |
| 直流電輸入 | |||||
| 電源電壓(VS) | 11 | 12 | 15 | V | |
| 電源電流 | 100 | 160 | mA | ||
主射頻輸出 | |||||
-3dB帶寬 | 240 | 265 | 310 | MHz | |
輸出阻抗 | 50 | ? | |||
輸出電壓范圍 |
| ±4 | V | ||
| 50 ? | ±2 | V | |||
| 噪聲頻譜密度 | < 100MHz | -131 | dBm/Hz | ||
100–1000MHz | -128 | dBm/Hz | |||
> 1GHz | -150 | dBm/Hz | |||
噪聲等效功率 | 0 MHz–100MHz，1550nm | 7 | pW/√Hz | ||
光學特性 | |||||
輸入波長范圍 | 1000 | 1700 | nm | ||
跨阻增益 | 波長1550nm | 15 000 | V/Wopic | ||
| 跨阻增益 | 7 500 | V/Wopic | |||
共模抑制比 | 20 | 30 | dB | ||
Max. 輸入功率 | (損壞閾值) | 15 | mW | ||
監(jiān)控輸出 | |||||
3dB帶寬 | 150 | kHz | |||
輸出阻抗 | 2 | k? | |||
Max. 值輸出電壓 | 8 | VS | V | ||
責任1(請具體說明) | 1550nm | 0.4 | 0.5 | 20 | V/mWopt |
