；高跨阻增益：3500 V/W (1550nm) ；低噪聲：低至-130 dBm/Hz ；噪音等效功率：20 pW/ √ Hz (典型值) ；220 MHz帶寬 交流耦合；低于300 kHz的低頻截止 波長范圍：1000nm至1700nm 光纖耦合：光纖通道接收器 輸出：50 ? SMA插頭 寬范圍的單電源：11至15V
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040074 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
BPD220MA是InGaAs的一款交流耦合高速光敏接收器。它具有高跨阻增益、低噪聲和-3 dB帶寬(220 MHz)等特征。BPD220MA采用堅固的鋁制外殼，配有兩個光纖接收器和一個?SMA輸出。采用11–15VDC單電源供電。如有要求，可根據要求提供不帶外殼的OEM版本。
產品特征
高跨阻增益:3500 V/W (1550nm)
低噪聲:低至-130 dBm/Hz
噪音等效功率:20 pW/ √ Hz (典型值)
220 MHz帶寬
交流耦合；低于300 kHz的低頻截止
波長范圍:1000nm至1700nm
光纖耦合:光纖通道接收器
輸出:50 ? SMA插頭
寬范圍的單電源:11至15V
典型應用
干涉測量法
光學相干斷層成像掃描
機械性能
光纖耦合: 適用于FC/PC和FC/APC連接器的FC插座
射頻輸出: SMA
電源電壓輸入:推挽式LEMO插頭(包括二極管)
小尺寸:50×60×20mm
安裝:底部4 x M2.5螺紋孔(螺釘長度4mm)
(圖為機械等效產品。)
電連接器

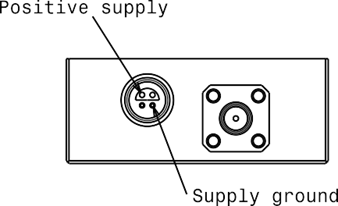

電源連接器(前視圖)。外殼接地。供電電纜有兩種，一種是2線，一種是5線。這些電纜對應的配色方案是:
本數據表中提供的信息是準確可靠的。但是，本公司不對其可能導致的對第三方技術上認可或其他權利的任何侵犯承擔責任。價格及規格如有更改，恕不另行通知。商標和注冊商標屬于各自所有人的財產。
規格
參數 | 條件 | Min. 值 | 典型值 | Max. 值 | 單位 |
| 直流電特征 | |||||
電源電壓(VS) | 11 | 12 | 15 | V | |
電源電流 | 110 | mA | |||
| 交流電特征 | |||||
3dB帶寬 | 205 | 220 | 235 | MHz | |
交流電低頻截止 | 260 | 300 | kHz | ||
輸出IP3 | 28 | dBm | |||
二次諧波 | Pout = 0 dBm | -40 | dBc | ||
| pout = -10 dBm | -53 | dBc | |||
三次諧波 | Pout = 0 dBm | -45 | dBc | ||
| pout = -10 dBm | -47 | dBc | |||
噪聲譜密度 | 1 MHz–250 MHz | -130 | -125 | dBm/Hz | |
> 250 MHz | -150 | dBm/Hz | |||
噪聲等效功率（NEP） | 1 MHz–220 MHz，1550nm | 20 | 35 | pW/√Hz | |
輸出阻抗 | 50 | ? | |||
光學特性 | |||||
輸入波長范圍 | 1000 | 1700 | nm | ||
跨阻增益 | 波長1550nm | 3500 | V/Wopic | ||
波長1310nm | 3300 | V/Wopic | |||
共模抑制比 | 25 | 30 | dB | ||
Max. 輸入功率 | (損傷閾值) | 10 | mW | ||
典型性能特征

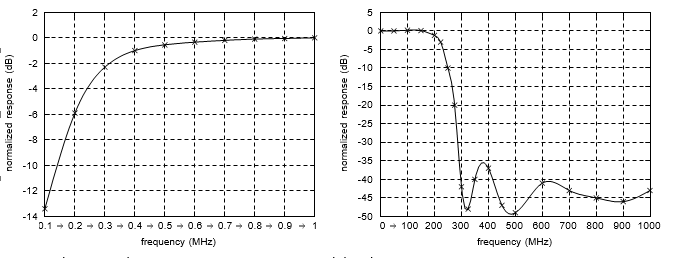

頻率響應:射頻輸出功率與頻率的關系
測試條件:光輸入100μW，1310nm，經EOM調制。
